Работа с коммутатором

8 Приборами VS-55* можно управлять дистанционно замыканием контактов на разъ¸ме LINK Кратковременное замыкание контактов на данном разъ¸ме (согласно табл 4) на контакт VCC (конт 8) вызывает переключение на нужный вход (см разд 4.4).

4.2 Расширение коммутатора

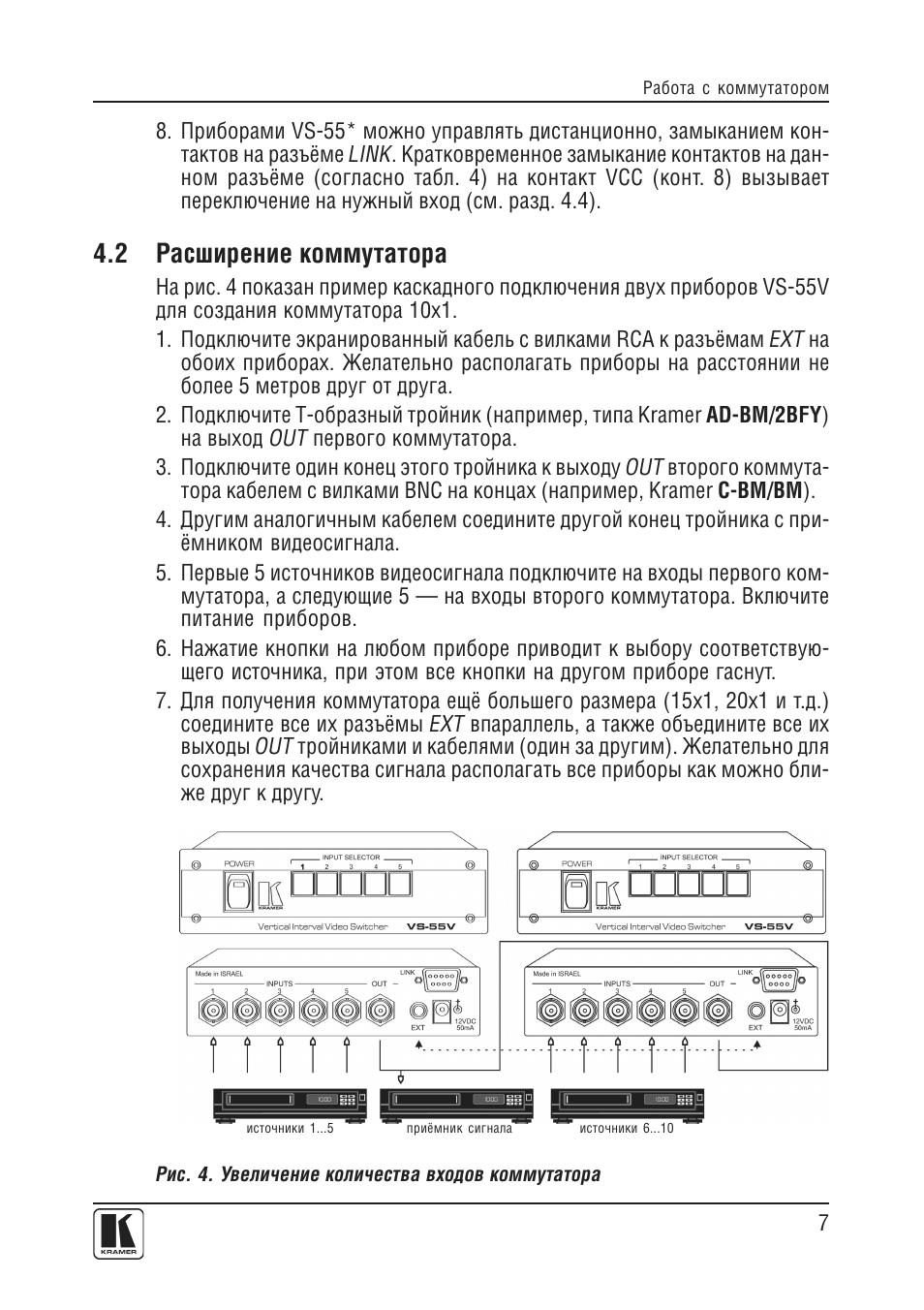

На рис 4 показан пример каскадного подключения двух приборов VS-55V

для создания коммутатора 10х1. 1 Подключите экранированный кабель с вилками RCA к разъ¸мам EXT на обоих приборах Желательно располагать приборы на расстоянии не более 5 метров друг от друга.

2 Подключите Т-образный тройник (например типа Kramer AD-BM/2BFY)

на выход OUT первого коммутатора.

3 Подключите один конец этого тройника к выходу OUT второго коммутатора кабелем с вилками BNC на концах (например Kramer C-BM/BM).

4 Другим аналогичным кабелем соедините другой конец тройника с при-

¸мником видеосигнала.

5 Первые 5 источников видеосигнала подключите на входы первого коммутатора а следующие 5 на входы второго коммутатора Включите питание приборов.

6 Нажатие кнопки на любом приборе приводит к выбору соответствующего источника при этом все кнопки на другом приборе гаснут.

7 Для получения коммутатора ещ¸ большего размера (15x1 20x1 и т.д.)

соедините все их разъ¸мы EXT впараллель а также объедините все их выходы OUT тройниками и кабелями (один за другим) Желательно для сохранения качества сигнала располагать все приборы как можно ближе друг к другу.

источники 1 5

источники 6 10

при¸мник сигнала

Рис 4 Увеличение количества входов коммутатора
