KRAMER ELECTRONICS LTD.

Наличие разъ¸ма LINK позволяет организовывать совместную работу прибора с коммутатором VS-55A для одновременной коммутации также и аудио Разъ¸м EXT позволяет несколько приборов объединять таким образом чтобы образовался коммутатор большего размера например из двух VS-55V можно получить коммутатор 10х1 из тр¸х 15х1 и т.д В стойку прибор можно смонтировать используя адаптер типа RK-1.

3.2 VS-55A

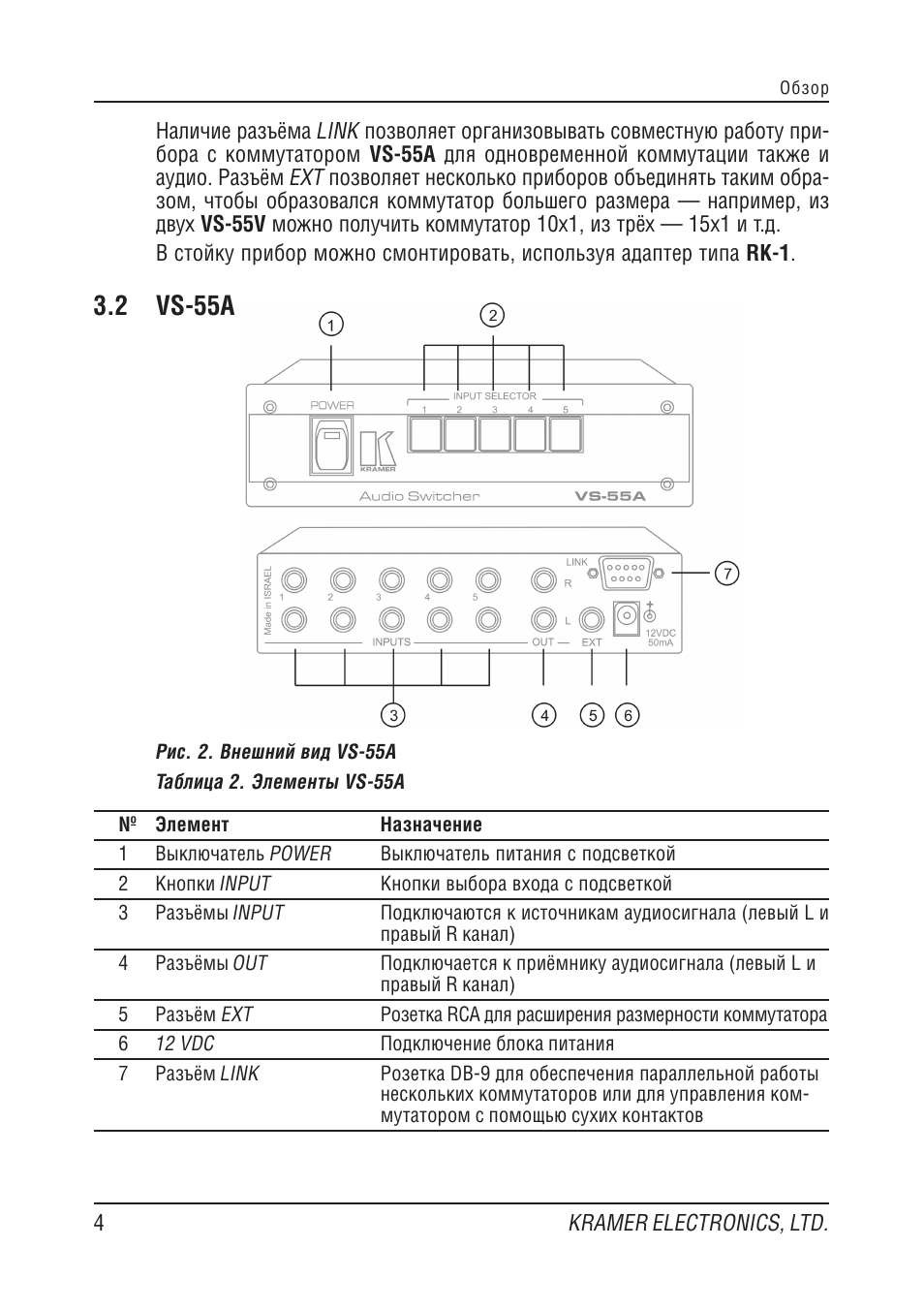

Рис 2 Внешний вид VS-55А Таблица 2 Элементы VS-55А

¹ Элемент

Назначение

Выключатель POWER

Выключатель питания с подсветкой

Кнопки INPUT

Кнопки выбора входа с подсветкой

Разъ¸мы INPUT

Подключаются к источникам аудиосигнала (левый L и правый R канал)

Разъ¸мы OUT

Подключается к при¸мнику аудиосигнала (левый L и правый R канал)

Разъ¸м EXT

Розетка RCA для расширения размерности коммутатора

12 VDC

Подключение блока питания

Разъ¸м LINK

Розетка DB-9 для обеспечения параллельной работы нескольких коммутаторов или для управления коммутатором с помощью сухих контактов

Обзор
