Прибор Kramer VS-55А является высококачественным коммутатором 5x1

для стереофонического аналогового аудиосигнала линейного уровня До пяти источников аудиосигнала могут быть скоммутированы (по одному)

на один при¸мник сигнала Наличие разъ¸ма LINK позволяет организовывать совместную работу прибора с коммутатором VS-55V èëè VS-55YC для одновременной коммутации также и видео Назначение разъ¸ма EXT и монтаж в стойку см прибор VS-55V.

3.3 VS-55YC

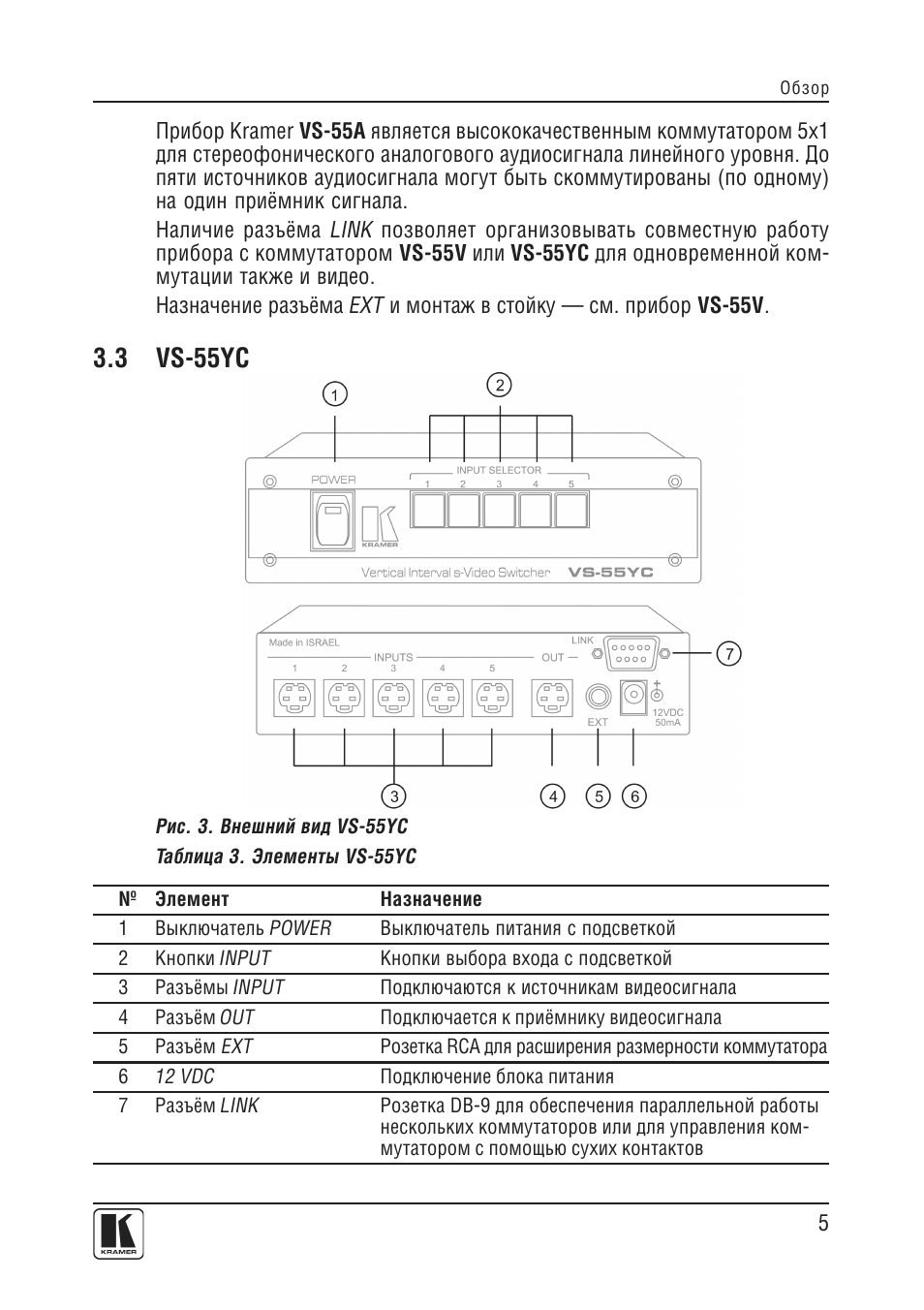

Рис 3 Внешний вид VS-55YC Таблица 3 Элементы VS-55YC

¹ Элемент

Назначение

Выключатель POWER

Выключатель питания с подсветкой

Кнопки INPUT

Кнопки выбора входа с подсветкой

Разъ¸мы INPUT

Подключаются к источникам видеосигнала

Разъ¸м OUT

Подключается к при¸мнику видеосигнала

Разъ¸м EXT

Розетка RCA для расширения размерности коммутатора

12 VDC

Подключение блока питания

Разъ¸м LINK

Розетка DB-9 для обеспечения параллельной работы нескольких коммутаторов или для управления коммутатором с помощью сухих контактов

Обзор
