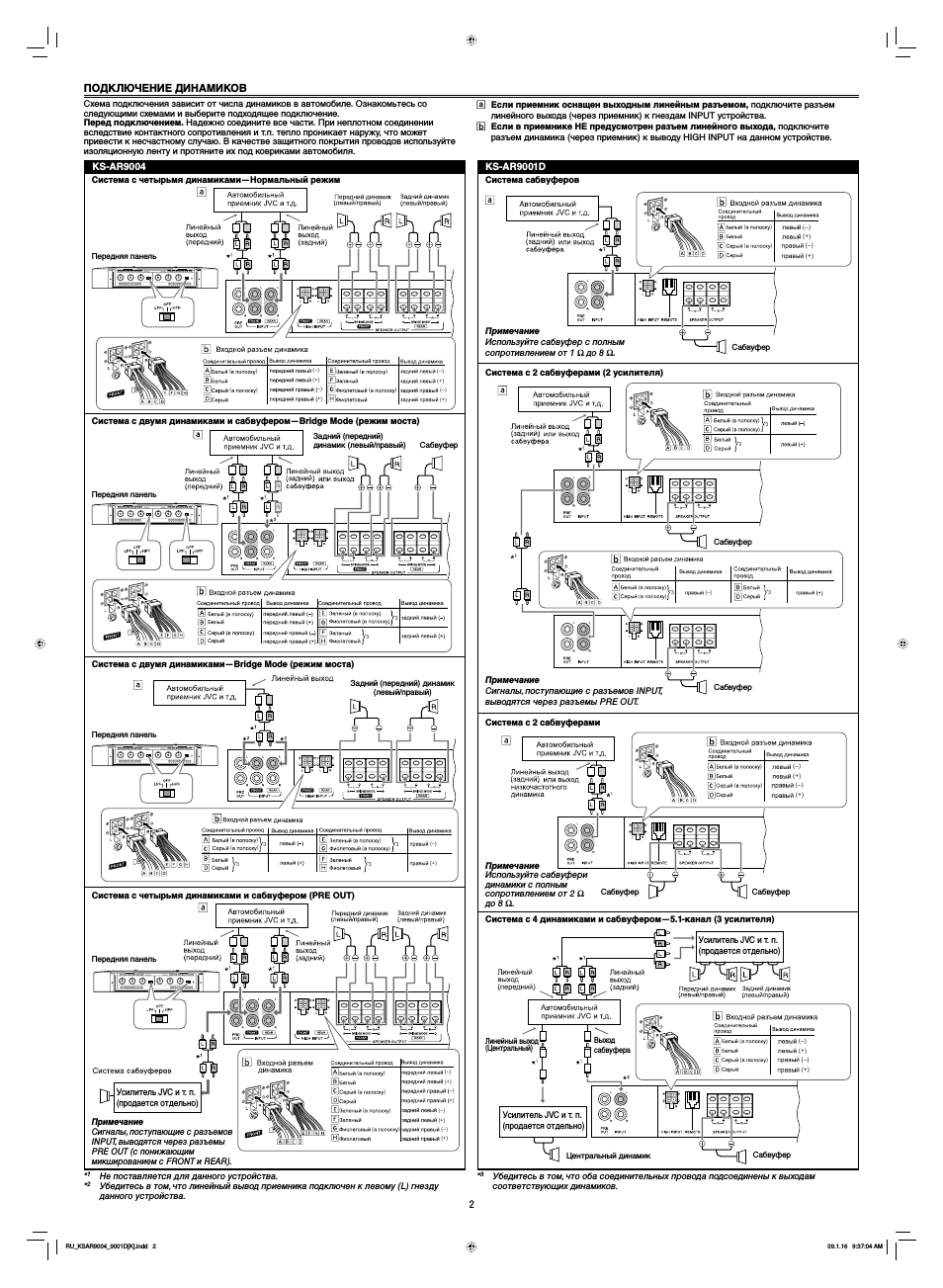

ПОДКЛЮЧЕНИЕ ДИНАМИКОВ

Система с двумя динамиками—Bridge Mode (режим моста)

Система с четырьмя динамиками—Нормальный режим

Система с двумя динамиками и сабвуфером—Bridge Mode (режим моста)

Система с четырьмя динамиками и сабвуфером (PRE OUT)

Сабвуфер (–)

Передняя панель

Передняя панель

Передняя панель

Передняя панель

Схема подключения зависит от числа динамиков в автомобиле Ознакомьтесь со следующими схемами и выберите подходящее подключение Перед подключением Надежно соедините все части При неплотном соединении вследствие контактного сопротивления и т.п тепло проникает наружу что может привести к несчастному случаю В качестве защитного покрытия проводов используйте изоляционную ленту и протяните их под ковриками автомобиля.

Не поставляется для данного устройства.

Убедитесь в том что линейный вывод приемника подключен к левому (L) гнезду данного устройства.

å Если приемник оснащен выходным линейным разъемом подключите разъем линейного выхода (через приемник) к гнездам INPUT устройства.

∫ Если в приемнике НЕ предусмотрен разъем линейного выхода подключите разъем динамика (через приемник) к выводу HIGH INPUT на данном устройстве.

Задний (передний) динамик (левый/правый)

Задний (передний)
динамик (левый/правый)

Система сабвуферов

Система с 2 сабвуферами (2 усилителя)

Система с 2 сабвуферами

Система с 4 динамиками и сабвуфером—5.1-канал (3 усилителя)

Примечание Используйте сабвуфери динамики с полным сопротивлением от 2

Ω до 8

Сабвуфер

Сабвуфер

Сабвуфер

Сабвуфер

Примечание Используйте сабвуфер с полным сопротивлением от 1

Ω до 8 Ω.

Примечание Сигналы поступающие с разъемов INPUT выводятся через разъемы PRE OUT.

Примечание Сигналы поступающие с разъемов INPUT выводятся через разъемы PRE OUT (с понижающим микшированием с FRONT и REAR).

Убедитесь в том что оба соединительных провода подсоединены к выходам соответствующих динамиков.

Усилитель JVC и т п. (продается отдельно)

Усилитель JVC и т п. (продается отдельно)

Сабвуфер

Линейный выход (Центральный)

Центральный динамик

Выход сабвуфера

Усилитель JVC и т п. (продается отдельно)

Сабвуфер
