Etichetta con logo (rimuovibile)

Foro di trapano

COLLEGAMENTO DEI TERMINALI

Per collegare i terminali…

Rimuovere dall’estremità del cavo circa 7-10 mm di materiale isolante in modo da rendere visibile il filo conduttore interno.

Con la chiave esagonale fornita in dotazione allentare la vite del terminale inserendovi quindi il filo conduttore Bloccare il filo in posizione serrando bene la vite.

Nota • La lunghezza del tratto di filo conduttore visibile deve essere 7-10 mm.

– Se fosse più corto potrebbe non garantire la necessaria conducibilità. – Se fosse più lungo potrebbe dar luogo a un cortocircuito.

• Si raccomanda di usare una chiave esagonale appropriata ai vari terminali:

– 4 mm: terminale +B e terminale GND – 3 mm: terminale REM e terminali dei diffusori

ALIMENTAZIONE

KS-AR9004

KS-AR9001D

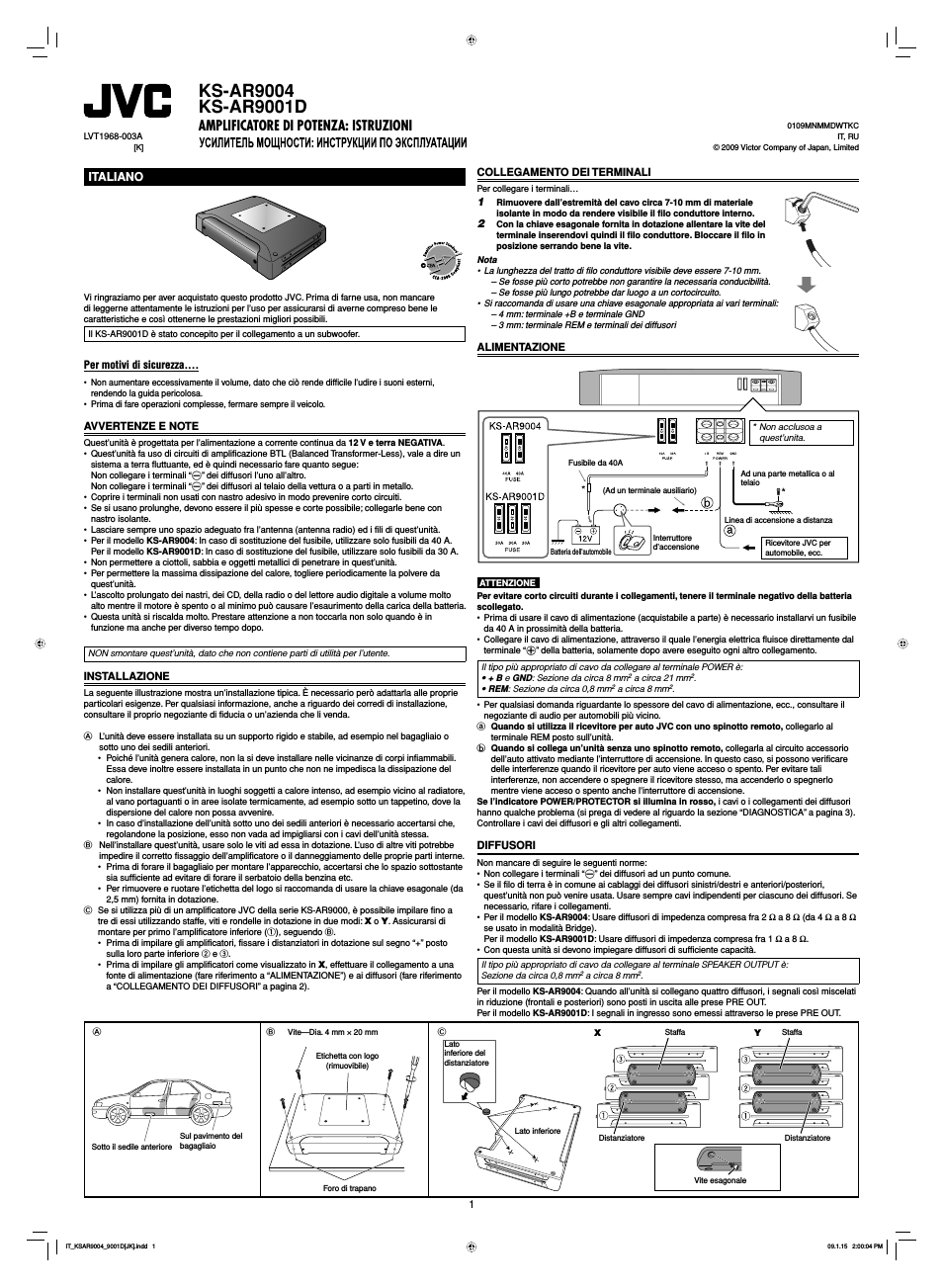

AMPLIFICATORE DI POTENZA: ISTRUZIONI

ITALIANO

LVT1968-003A

Vi ringraziamo per aver acquistato questo prodotto JVC Prima di farne usa non mancare di leggerne attentamente le istruzioni per l’uso per assicurarsi di averne compreso bene le caratteristiche e così ottenerne le prestazioni migliori possibili.

Il KS-AR9001D è stato concepito per il collegamento a un subwoofer.

Per motivi di sicurezza

• Non aumentare eccessivamente il volume dato che ciò rende difficile l’udire i suoni esterni rendendo la guida pericolosa.

• Prima di fare operazioni complesse fermare sempre il veicolo.

AVVERTENZE E NOTE

Quest’unità è progettata per l’alimentazione a corrente continua da 12 V e terra NEGATIVA.

- Quest’unità fa uso di circuiti di amplificazione BTL (Balanced Transformer-Less) vale a dire un sistema a terra fluttuante ed è quindi necessario fare quanto segue:

Non collegare i terminali “

·” dei diffusori l’uno all’altro.

Non collegare i terminali “

·” dei diffusori al telaio della vettura o a parti in metallo.

• Coprire i terminali non usati con nastro adesivo in modo prevenire corto circuiti.

- Se si usano prolunghe devono essere il più spesse e corte possibile; collegarle bene con nastro isolante.

• Lasciare sempre uno spazio adeguato fra l’antenna (antenna radio) ed i fili di quest’unità.

- Per il modello KS-AR9004: In caso di sostituzione del fusibile utilizzare solo fusibili da 40 A. Per il modello KS-AR9001D: In caso di sostituzione del fusibile utilizzare solo fusibili da 30 A.

- Non permettere a ciottoli sabbia e oggetti metallici di penetrare in quest’unità.

- Per permettere la massima dissipazione del calore togliere periodicamente la polvere da quest’unità.

• L’ascolto prolungato dei nastri dei CD della radio o del lettore audio digitale a volume molto alto mentre il motore è spento o al minimo può causare l’esaurimento della carica della batteria

• Questa unità si riscalda molto Prestare attenzione a non toccarla non solo quando è in funzione ma anche per diverso tempo dopo.

NON smontare quest’unità dato che non contiene parti di utilità per l’utente.

INSTALLAZIONE

La seguente illustrazione mostra un’installazione tipica È necessario però adattarla alle proprie particolari esigenze Per qualsiasi informazione anche a riguardo dei corredi di installazione consultare il proprio negoziante di fiducia o un’azienda che li venda.

A L’unità deve essere installata su un supporto rigido e stabile ad esempio nel bagagliaio o sotto uno dei sedili anteriori.

• Poiché l’unità genera calore non la si deve installare nelle vicinanze di corpi infiammabili

Essa deve inoltre essere installata in un punto che non ne impedisca la dissipazione del calore.

• Non installare quest’unità in luoghi soggetti a calore intenso ad esempio vicino al radiatore al vano portaguanti o in aree isolate termicamente ad esempio sotto un tappetino dove la dispersione del calore non possa avvenire.

• In caso d’installazione dell’unità sotto uno dei sedili anteriori è necessario accertarsi che regolandone la posizione esso non vada ad impigliarsi con i cavi dell’unità stessa.

B Nell’installare quest’unità usare solo le viti ad essa in dotazione L’uso di altre viti potrebbe impedire il corretto fissaggio dell’amplificatore o il danneggiamento delle proprie parti interne.

• Prima di forare il bagagliaio per montare l’apparecchio accertarsi che lo spazio sottostante sia sufficiente ad evitare di forare il serbatoio della benzina etc.

• Per rimuovere e ruotare l’etichetta del logo si raccomanda di usare la chiave esagonale (da 2,5 mm) fornita in dotazione.

C Se si utilizza più di un amplificatore JVC della serie KS-AR9000 è possibile impilare fino a tre di essi utilizzando staffe viti e rondelle in dotazione in due modi: X o Y Assicurarsi di montare per primo l’amplificatore inferiore (1) seguendo B.

- Prima di impilare gli amplificatori fissare i distanziatori in dotazione sul segno “+” posto sulla loro parte inferiore 2 e 3.

• Prima di impilare gli amplificatori come visualizzato in X effettuare il collegamento a una fonte di alimentazione (fare riferimento a “ALIMENTAZIONE”) e ai diffusori (fare riferimento a “COLLEGAMENTO DEI DIFFUSORI” a pagina 2).

Lato inferiore del distanziatore

Vite—Dia 4 mm × 20 mm

Staffa

Staffa

Distanziatore

Distanziatore

Lato inferiore

ATTENZIONE

Per evitare corto circuiti durante i collegamenti tenere il terminale negativo della batteria scollegato.

- Prima di usare il cavo di alimentazione (acquistabile a parte) è necessario installarvi un fusibile da 40 A in prossimità della batteria.

• Collegare il cavo di alimentazione attraverso il quale l’energia elettrica fluisce direttamente dal terminale “

ª” della batteria solamente dopo avere eseguito ogni altro collegamento.

Il tipo più appropriato di cavo da collegare al terminale POWER è:

- + B e GND: Sezione da circa 8 mm a circa 21 mm

2.

• REM: Sezione da circa 0,8 mm a circa 8 mm

2.

• Per qualsiasi domanda riguardante lo spessore del cavo di alimentazione ecc consultare il negoziante di audio per automobili più vicino.

a Quando si utilizza il ricevitore per auto JVC con uno spinotto remoto collegarlo al terminale REM posto sull’unità.

b Quando si collega un’unità senza uno spinotto remoto collegarla al circuito accessorio dell’auto attivato mediante l’interruttore di accensione In questo caso si possono verificare delle interferenze quando il ricevitore per auto viene acceso o spento Per evitare tali interferenze non accendere o spegnere il ricevitore stesso ma accenderlo o spegnerlo mentre viene acceso o spento anche l’interruttore di accensione.

Se l’indicatore POWER/PROTECTOR si illumina in rosso i cavi o i collegamenti dei diffusori hanno qualche problema (si prega di vedere al riguardo la sezione “DIAGNOSTICA” a pagina 3). Controllare i cavi dei diffusori e gli altri collegamenti.

DIFFUSORI

Non mancare di seguire le seguenti norme:

- Non collegare i terminali “

·” dei diffusori ad un punto comune.

• Se il filo di terra è in comune ai cablaggi dei diffusori sinistri/destri e anteriori/posteriori quest’unità non può venire usata Usare sempre cavi indipendenti per ciascuno dei diffusori Se necessario rifare i collegamenti.

• Per il modello KS-AR9004: Usare diffusori di impedenza compresa fra 2

Ω a 8 Ω (da 4 Ω a 8 Ω se usato in modalità Bridge).

Per il modello KS-AR9001D: Usare diffusori di impedenza compresa fra 1

Ω a 8 Ω.

• Con questa unità si devono impiegare diffusori di sufficiente capacità.

Il tipo più appropriato di cavo da collegare al terminale SPEAKER OUTPUT è:
Sezione da circa 0,8 mm a circa 8 mm

2.

Per il modello KS-AR9004: Quando all’unità si collegano quattro diffusori i segnali così miscelati in riduzione (frontali e posteriori) sono posti in uscita alle prese PRE OUT. Per il modello KS-AR9001D: I segnali in ingresso sono emessi attraverso le prese PRE OUT.

Ad una parte metallica o al telaio (Ad un terminale ausiliario)

Fusibile da 40A

Batteria dell’automobile

Interruttore d’accensione

Ricevitore JVC per automobile ecc.

Linea di accensione a distanza

* Non acclusoa a quest’unita.

Sul pavimento del bagagliaio

Sotto il sedile anteriore

0109MNMMDWTKC

IT RU

© 2009 Victor Company of Japan Limited

Vite esagonale
