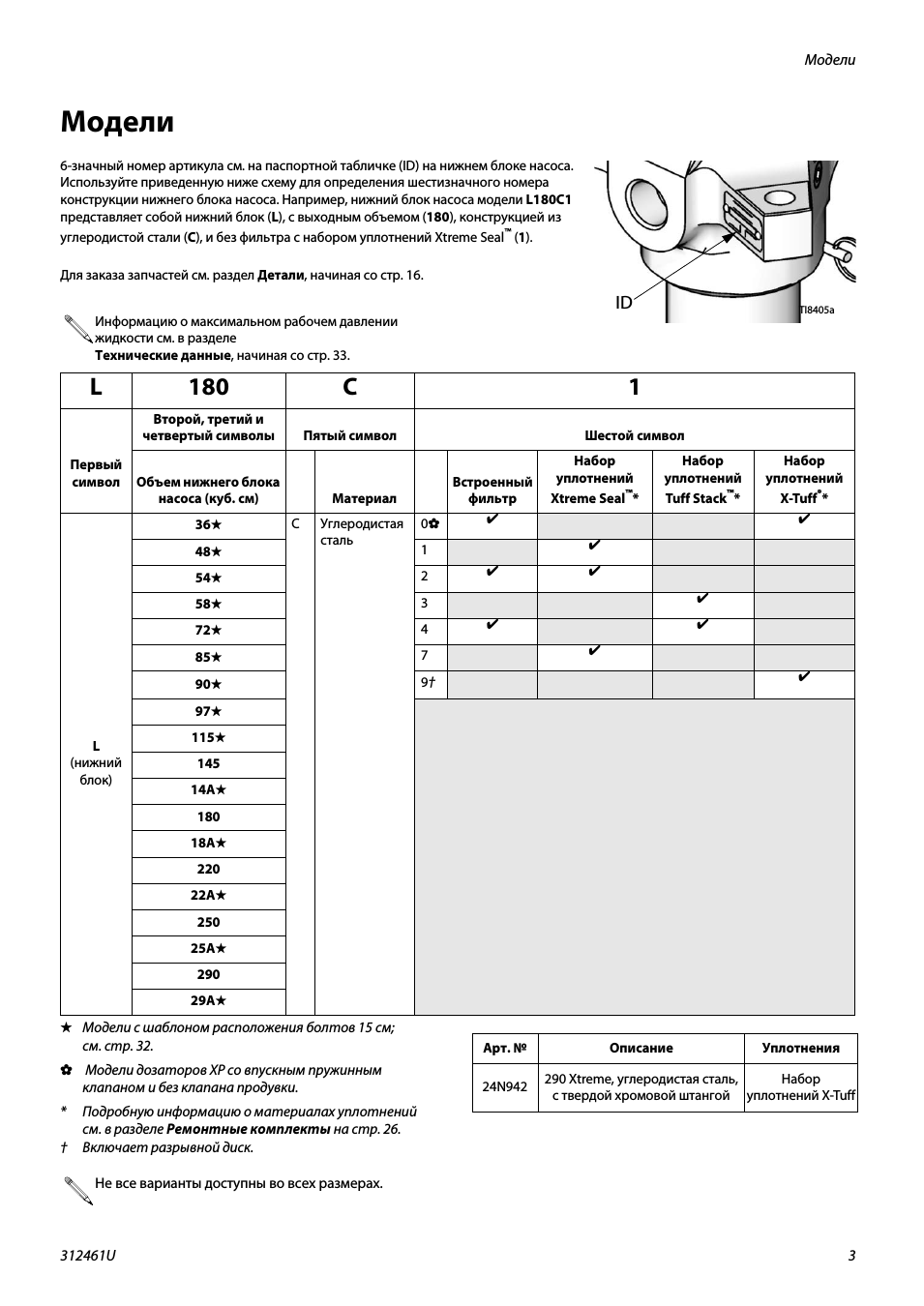

Инструкция по эксплуатации Graco Xtreme — страница 3

Модели

312461U

Модели

6-значный номер артикула см на паспортной табличке (ID) на нижнем блоке насоса Используйте приведенную ниже схему для определения шестизначного номера конструкции нижнего блока насоса Например нижний блок насоса модели L180C1 представляет собой нижний блок (L) с выходным объемом (180) конструкцией из углеродистой стали (C) и без фильтра с набором уплотнений Xtreme Seal

(1).

Для заказа запчастей см раздел Детали начиная со стр 16.

★ Модели с шаблоном расположения болтов 15 см; см стр 32.

✿ Модели дозаторов XP со впускным пружинным клапаном и без клапана продувки.

* Подробную информацию о материалах уплотнений см в разделе Ремонтные комплекты на стр 26.

† Включает разрывной диск.

Информацию о максимальном рабочем давлении жидкости см в разделе Технические данные начиная со стр 33.

Первый символ

Второй третий и четвертый символы

Пятый символ

Шестой символ

Объем нижнего блока насоса (куб см)

Материал

Встроенный фильтр

Набор уплотнений

Xtreme Seal

Набор уплотнений

Tuff Stack

Набор уплотнений

X-Tuff

(нижний блок)

Углеродистая сталь

115★

14A★

18A★

22A★

25A★

29A★

TI8405a

Не все варианты доступны во всех размерах.

Арт №

Описание

Уплотнения

24N942

290 Xtreme углеродистая сталь с твердой хромовой штангой

Набор уплотнений X-Tuff
