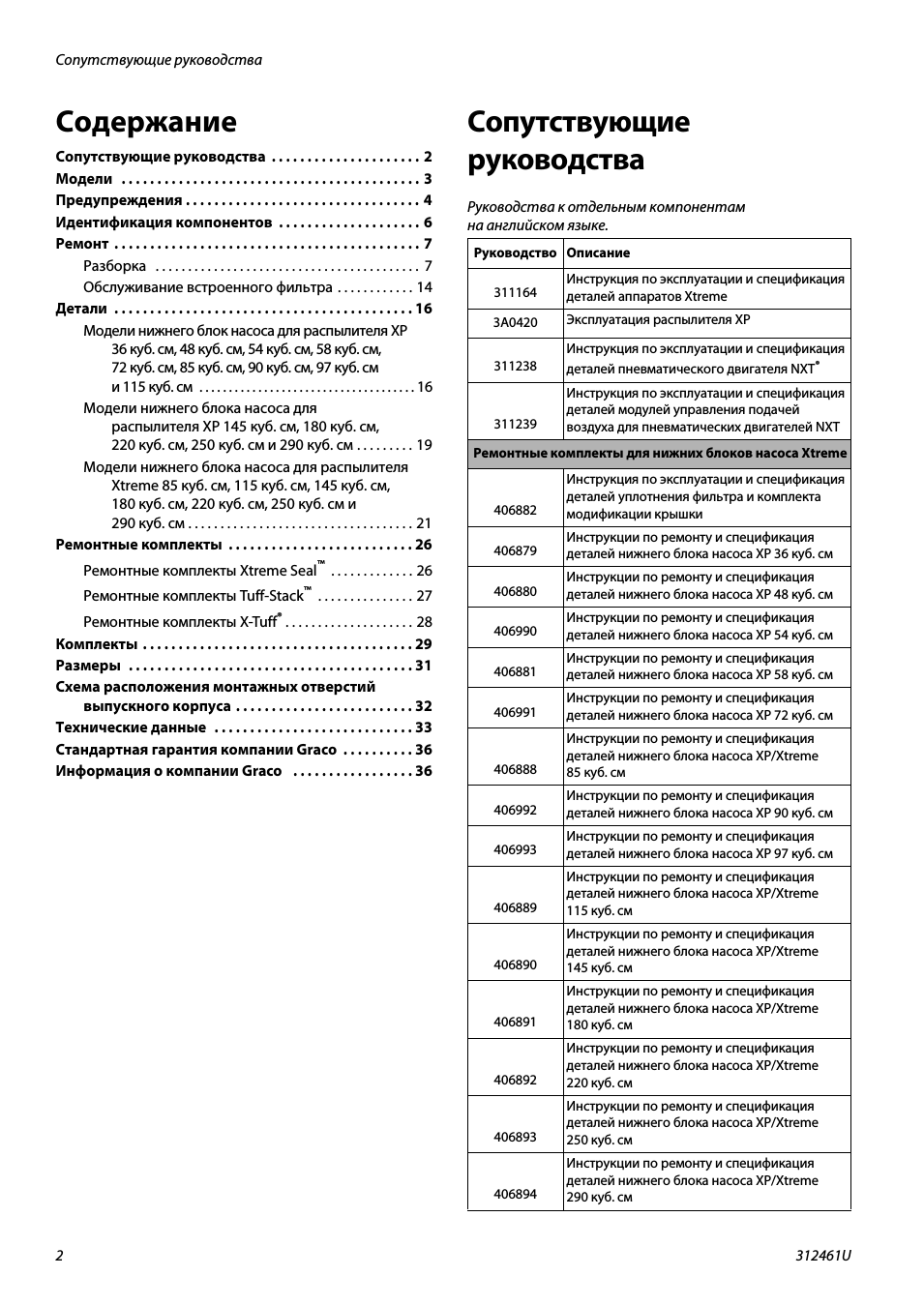

Инструкция по эксплуатации Graco Xtreme — страница 2

Сопутствующие руководства

312461U

Содержание

Сопутствующие руководства 2 Модели 3 Предупреждения 4 Идентификация компонентов 6 Ремонт 7

Разборка 7

Обслуживание встроенного фильтра 14

Детали 16

Модели нижнего блок насоса для распылителя XP

36 куб см 48 куб см 54 куб см 58 куб см 72 куб см 85 куб см 90 куб см 97 куб см и 115 куб см 16

Модели нижнего блока насоса для распылителя XP 145 куб см 180 куб см 220 куб см 250 куб см и 290 куб см 19

Модели нижнего блока насоса для распылителя

Xtreme 85 куб см 115 куб см 145 куб см 180 куб см 220 куб см 250 куб см и 290 куб см 21

Ремонтные комплекты 26

Ремонтные комплекты Xtreme Seal

Ремонтные комплекты Tuff-Stack

Ремонтные комплекты X-Tuff

Комплекты 29 Размеры 31 Схема расположения монтажных отверстий выпускного корпуса 32

Технические данные 33 Стандартная гарантия компании Graco 36 Информация о компании Graco 36

Сопутствующие руководства

Руководства к отдельным компонентам на английском языке.

Руководство Описание

311164

Инструкция по эксплуатации и спецификация деталей аппаратов Xtreme

3A0420

Эксплуатация распылителя XP

311238

Инструкция по эксплуатации и спецификация деталей пневматического двигателя NXT

311239

Инструкция по эксплуатации и спецификация деталей модулей управления подачей воздуха для пневматических двигателей NXT

Ремонтные комплекты для нижних блоков насоса Xtreme

406882

Инструкция по эксплуатации и спецификация деталей уплотнения фильтра и комплекта модификации крышки

406879

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 36 куб см

406880

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 48 куб см

406990

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 54 куб см

406881

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 58 куб см

406991

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 72 куб см

406888

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 85 куб см

406992

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 90 куб см

406993

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP 97 куб см

406889

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 115 куб см

406890

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 145 куб см

406891

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 180 куб см

406892

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 220 куб см

406893

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 250 куб см

406894

Инструкции по ремонту и спецификация деталей нижнего блока насоса XP/Xtreme 290 куб см
