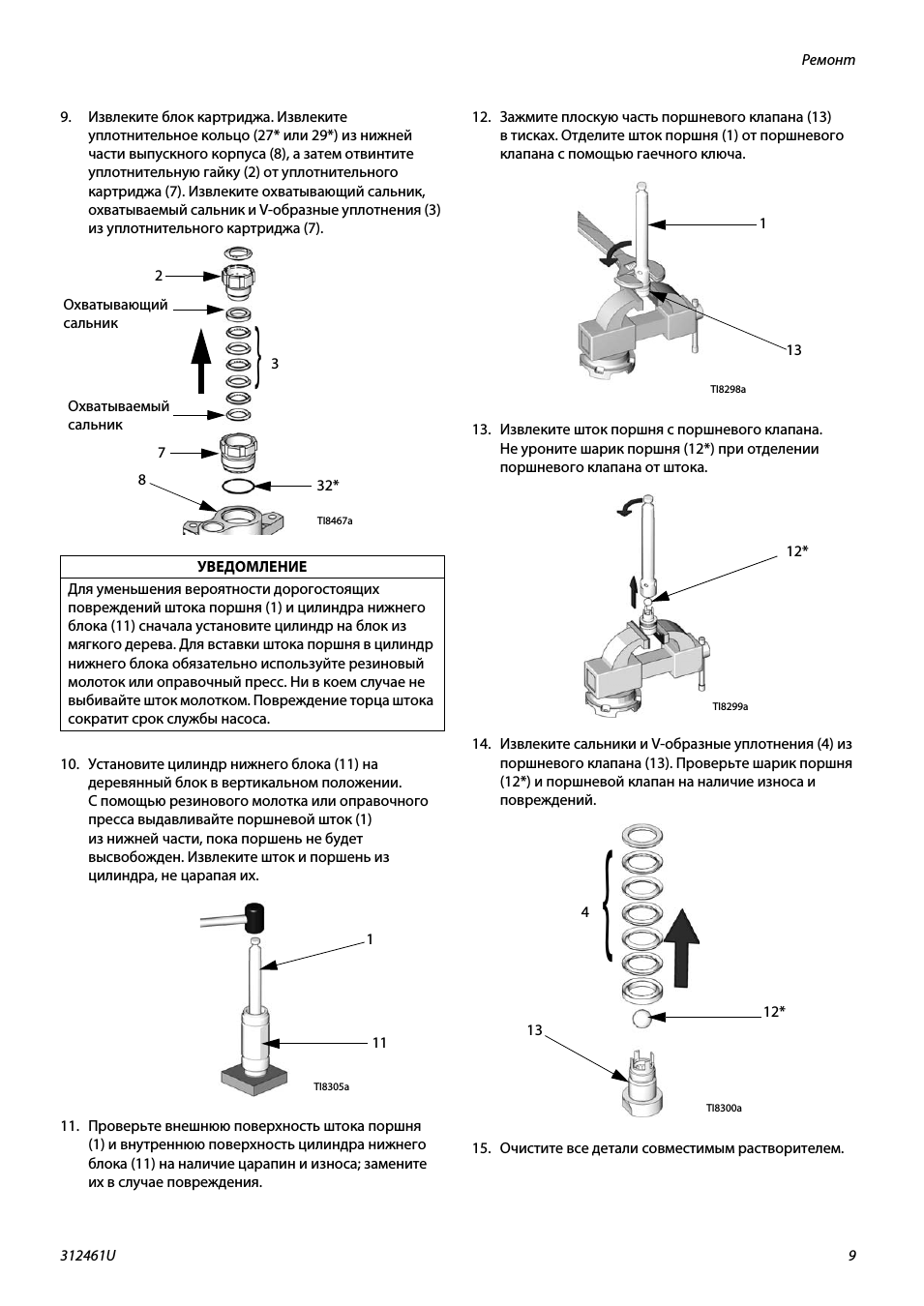

Инструкция по эксплуатации Graco Xtreme — страница 6

Ремонт

312461U

9.Извлеките блок картриджа Извлеките уплотнительное кольцо (27* или 29*) из нижней части выпускного корпуса (8) а затем отвинтите уплотнительную гайку (2) от уплотнительного картриджа (7) Извлеките охватывающий сальник охватываемый сальник и V-образные уплотнения (3)
из уплотнительного картриджа (7).

10 Установите цилиндр нижнего блока (11) на деревянный блок в вертикальном положении С помощью резинового молотка или оправочного пресса выдавливайте поршневой шток (1)
из нижней части пока поршень не будет высвобожден Извлеките шток и поршень из цилиндра не царапая их.

11 Проверьте внешнюю поверхность штока поршня (1) и внутреннюю поверхность цилиндра нижнего блока (11) на наличие царапин и износа; замените их в случае повреждения.

12 Зажмите плоскую часть поршневого клапана (13) в тисках Отделите шток поршня (1) от поршневого клапана с помощью гаечного ключа.

13 Извлеките шток поршня с поршневого клапана

Не уроните шарик поршня (12*) при отделении поршневого клапана от штока.

14 Извлеките сальники и V-образные уплотнения (4) из поршневого клапана (13) Проверьте шарик поршня (12*) и поршневой клапан на наличие износа и повреждений.

15 Очистите все детали совместимым растворителем.

УВЕДОМЛЕНИЕ

Для уменьшения вероятности дорогостоящих повреждений штока поршня (1) и цилиндра нижнего блока (11) сначала установите цилиндр на блок из мягкого дерева Для вставки штока поршня в цилиндр нижнего блока обязательно используйте резиновый молоток или оправочный пресс Ни в коем случае не выбивайте шток молотком Повреждение торца штока сократит срок службы насоса.

TI8467a

Охватывающий

Охватываемый сальник сальник

TI8305a

TI8298a

TI8299a

TI8300a
