Идентификация компонентов 6

332599D

Идентификация компонентов

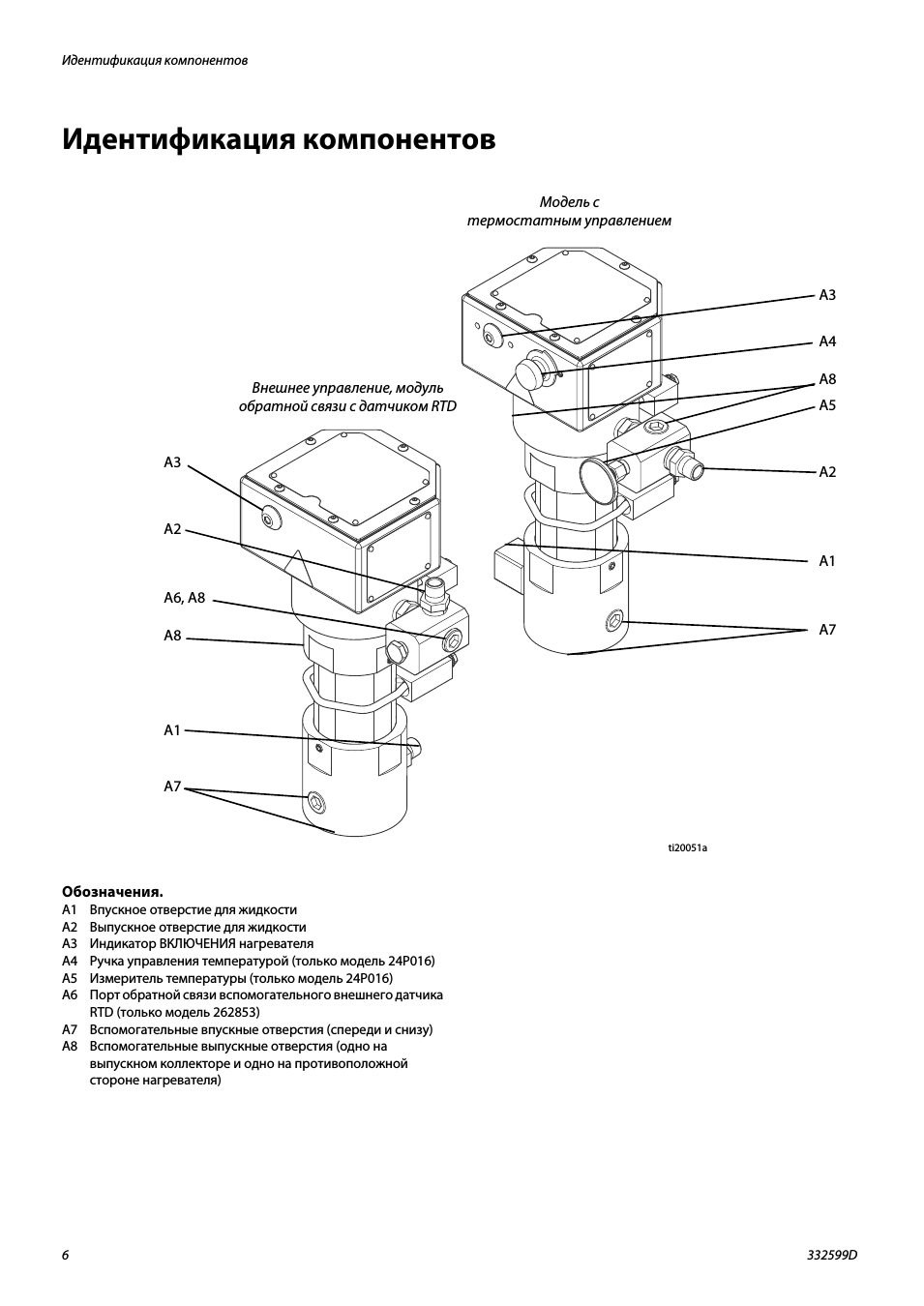

Обозначения.

A1 Впускное отверстие для жидкости A2 Выпускное отверстие для жидкости A3 Индикатор ВКЛЮЧЕНИЯ нагревателя A4 Ручка управления температурой (только модель 24P016)
A5 Измеритель температуры (только модель 24P016)
A6 Порт обратной связи вспомогательного внешнего датчика

RTD (только модель 262853)

A7 Вспомогательные впускные отверстия (спереди и снизу)
A8 Вспомогательные выпускные отверстия (одно на выпускном коллекторе и одно на противоположной стороне нагревателя)

ti20051a

Модель с термостатным управлением

Внешнее управление модуль обратной связи с датчиком RTD

A6 A8
