Инструкция по эксплуатации Graco VISCON HF

Модели 2

332599D

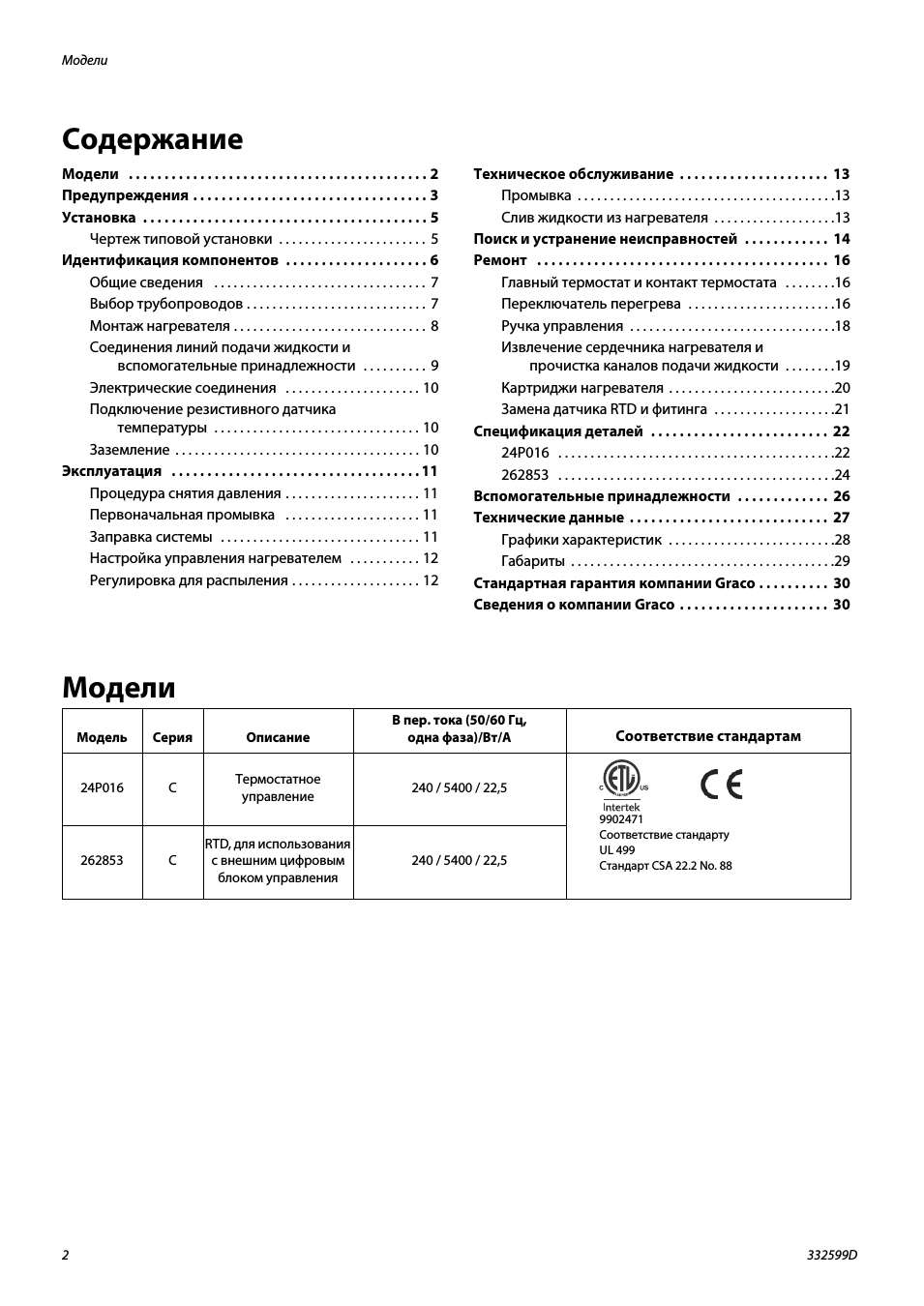

Содержание

Модели 2 Предупреждения 3 Установка 5

Чертеж типовой установки 5

Идентификация компонентов 6

Общие сведения 7 Выбор трубопроводов 7 Монтаж нагревателя 8 Соединения линий подачи жидкости и вспомогательные принадлежности 9

Электрические соединения 10 Подключение резистивного датчика температуры 10

Заземление 10

Эксплуатация 11

Процедура снятия давления 11 Первоначальная промывка 11 Заправка системы 11 Настройка управления нагревателем 12 Регулировка для распыления 12

Техническое обслуживание 13

Промывка 13 Слив жидкости из нагревателя 13

Поиск и устранение неисправностей 14 Ремонт 16

Главный термостат и контакт термостата 16 Переключатель перегрева 16 Ручка управления 18 Извлечение сердечника нагревателя и прочистка каналов подачи жидкости 19

Картриджи нагревателя 20 Замена датчика RTD и фитинга 21

Спецификация деталей 22

24P016 22 262853 24

Вспомогательные принадлежности 26 Технические данные 27

Графики характеристик 28 Габариты 29

Стандартная гарантия компании Graco 30 Сведения о компании Graco 30

Модели

Модель

Серия

Описание

В пер тока (50/60 Гц одна фаза)/Вт/А

Соответствие стандартам

24P016

Термостатное управление

240 5400 22,5

262853

RTD для использования с внешним цифровым блоком управления

240 5400 22,5

9902471 Соответствие стандарту UL 499 Стандарт CSA 22.2 No 88
