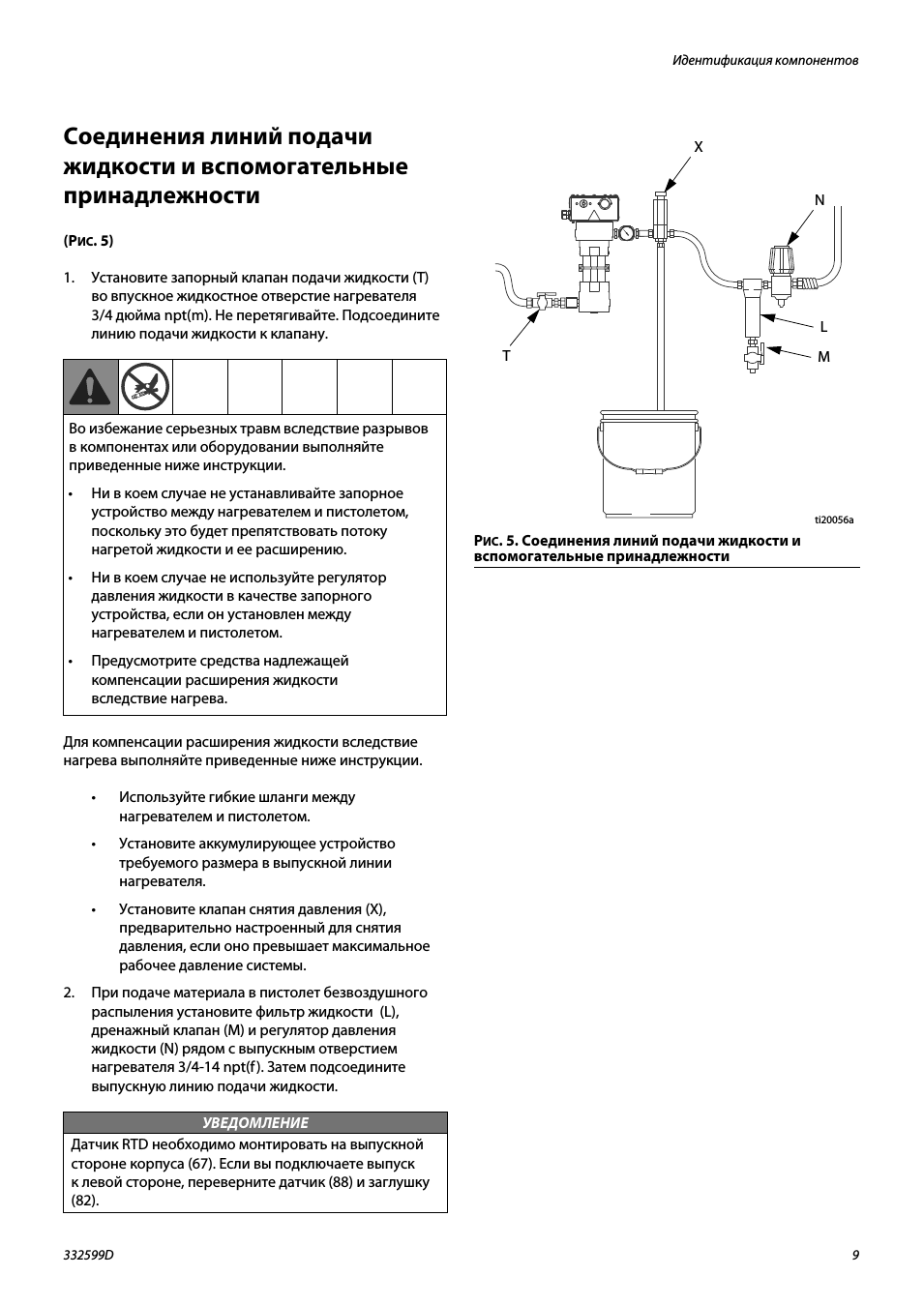

Страница 5
Идентификация компонентов

332599D

Соединения линий подачи жидкости и вспомогательные принадлежности (Р

1 Установите запорный клапан подачи жидкости (Т) во впускное жидкостное отверстие нагревателя 3/4 дюйма npt(m) Не перетягивайте Подсоедините линию подачи жидкости к клапану.

Для компенсации расширения жидкости вследствие нагрева выполняйте приведенные ниже инструкции.

Используйте гибкие шланги между нагревателем и пистолетом.

Установите аккумулирующее устройство требуемого размера в выпускной линии нагревателя.

Установите клапан снятия давления (Х) предварительно настроенный для снятия давления если оно превышает максимальное рабочее давление системы.

2 При подаче материала в пистолет безвоздушного распыления установите фильтр жидкости (L) дренажный клапан (M) и регулятор давления жидкости (N) рядом с выпускным отверстием нагревателя 3/4-14 npt(f) Затем подсоедините выпускную линию подачи жидкости.

Во избежание серьезных травм вследствие разрывов в компонентах или оборудовании выполняйте приведенные ниже инструкции.

Ни в коем случае не устанавливайте запорное устройство между нагревателем и пистолетом поскольку это будет препятствовать потоку нагретой жидкости и ее расширению.

Ни в коем случае не используйте регулятор давления жидкости в качестве запорного устройства если он установлен между нагревателем и пистолетом.

Предусмотрите средства надлежащей компенсации расширения жидкости вследствие нагрева

УВЕДОМЛЕНИЕ

Датчик RTD необходимо монтировать на выпускной стороне корпуса (67) Если вы подключаете выпуск к левой стороне переверните датчик (88) и заглушку (82).

5 Соединения линий подачи жидкости и вспомогательные принадлежности ti20056a
