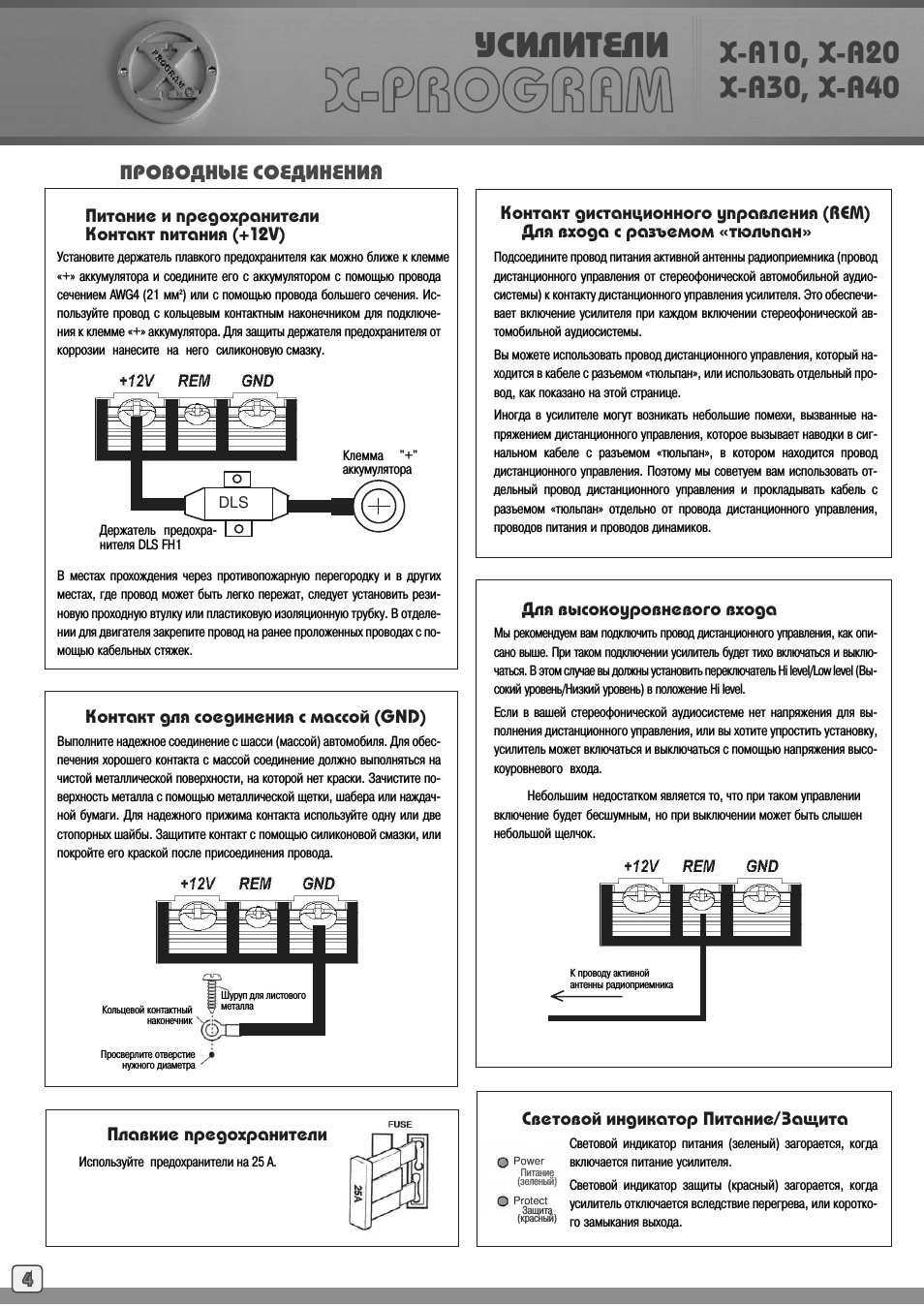

Инструкция по эксплуатации DLS X-A40 — страница 4

Питание и предохранители Контакт питания (+12V)

Установите держатель плавкого предохранителя как можно ближе к клемме «+» аккумулятора и соедините его с аккумулятором с помощью провода сечением AWG4 (21 мм

) или с помощью провода большего сечения Используйте провод с кольцевым контактным наконечником для подключения к клемме «+» аккумулятора Для защиты держателя предохранителя от

В местах прохождения через противопожарную перегородку и в других местах где провод может быть легко пережат следует установить резиновую проходную втулку или пластиковую изоляционную трубку В отделении для двигателя закрепите провод на ранее проложенных проводах с помощью кабельных стяжек.

Контакт для соединения с массой (GND)

Выполните надежное соединение с шасси (массой) автомобиля Для обеспечения хорошего контакта с массой соединение должно выполняться на чистой металлической поверхности на которой нет краски Зачистите поверхность металла с помощью металлической щетки шабера или наждачной бумаги Для надежного прижима контакта используйте одну или две стопорных шайбы Защитите контакт с помощью силиконовой смазки или покройте его краской после присоединения провода

Плавкие предохранители

Используйте предохранители на 25 А.

Контакт дистанционного управления (REM)

Для входа с разъемом «тюльпан»

Подсоедините провод питания активной антенны радиоприемника (провод дистанционного управления от стереофонической автомобильной аудиосистемы) к контакту дистанционного управления усилителя Это обеспечивает включение усилителя при каждом включении стереофонической автомобильной аудиосистемы.

Вы можете использовать провод дистанционного управления который находится в кабеле с разъемом «тюльпан» или использовать отдельный провод как показано на этой странице.

Иногда в усилителе могут возникать небольшие помехи вызванные напряжением дистанционного управления которое вызывает наводки в сигнальном кабеле с разъемом «тюльпан» в котором находится провод дистанционного управления Поэтому мы советуем вам использовать отдельный провод дистанционного управления и прокладывать кабель с разъемом «тюльпан» отдельно от провода дистанционного управления проводов питания и проводов динамиков.

Для высокоуровневого входа

Мы рекомендуем вам подключить провод дистанционного управления как описано выше При таком подключении усилитель будет тихо включаться и выключаться В этом случае вы должны установить переключатель Hi level/Low level (Высокий уровень/Низкий уровень) в положение Hi level

Если в вашей стереофонической аудиосистеме нет напряжения для выполнения дистанционного управления или вы хотите упростить установку усилитель может включаться и выключаться с помощью напряжения высокоуровневого входа.

Небольшим недостатком является то что при таком управлении включение будет бесшумным но при выключении может быть слышен небольшой щелчок.

Световой индикатор Питание/Защита

Световой индикатор питания (зеленый) загорается когда включается питание усилителя.

Световой индикатор защиты (красный) загорается когда усилитель отключается вследствие перегрева или короткого замыкания выхода.

Держатель предохранителя DLS FH1

Клемма "+"
аккумулятора

Кольцевой контактный наконечник

Шуруп для листового металла

К проводу активной антенны радиоприемника

Питание (зеленый)

Защита (красный)
