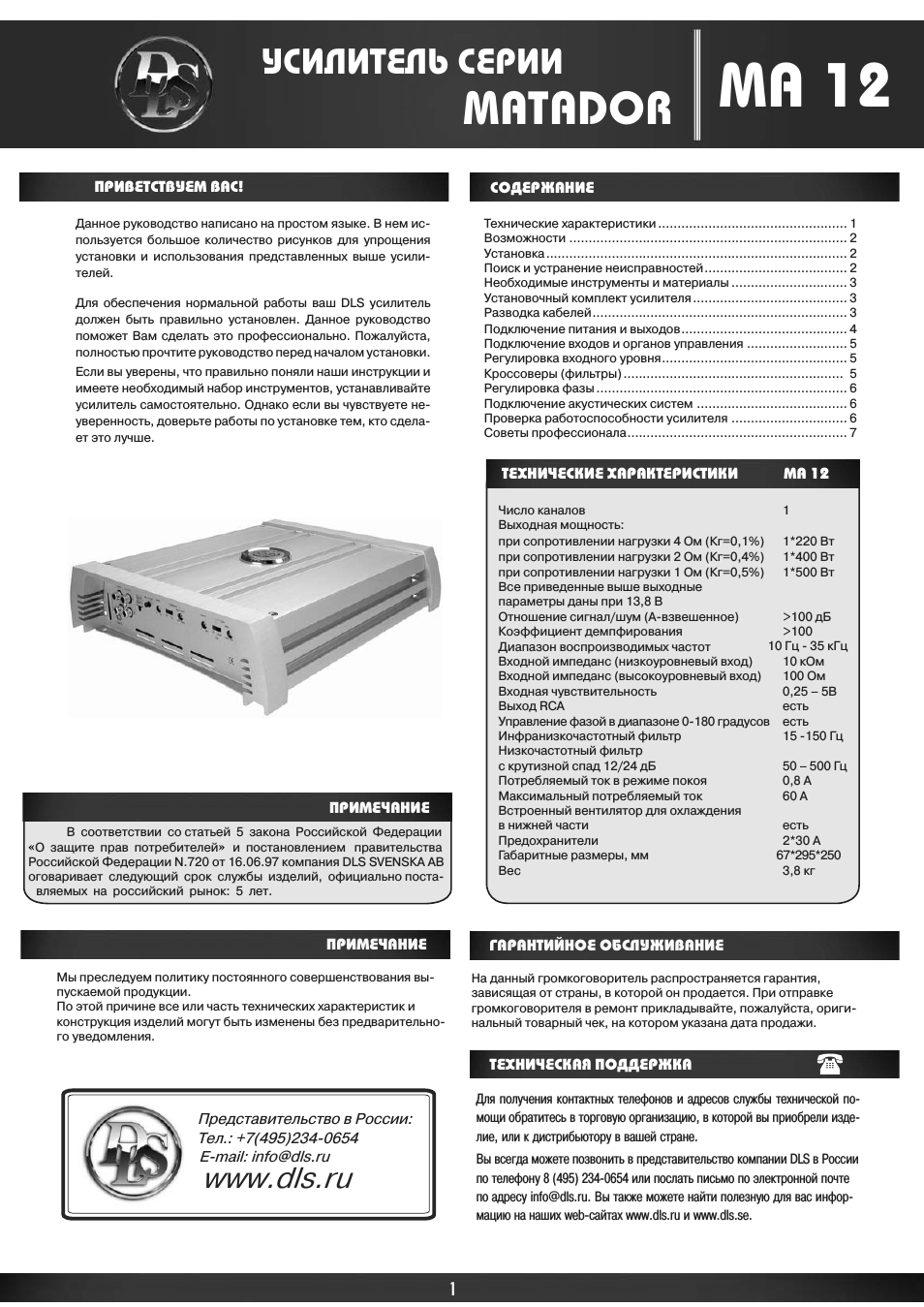

Инструкция по эксплуатации DLS MA 12

Возможности 2 Установка 2 Поиск и устранение неисправностей 2 Необходимые инструменты и материалы 3 Установочный комплект усилителя 3 Разводка кабелей 3 Подключение питания и выходов 4 Подключение входов и органов управления 5 Регулировка входного уровня 5 Кроссоверы (фильтры) 5 Регулировка фазы 6 Подключение акустических систем 6 Проверка работоспособности усилителя 6 Советы профессионала 7

Число каналов 1

Выходная мощность:
при сопротивлении нагрузки 4 Ом (Кг=0,1%) 1*220 Вт при сопротивлении нагрузки 2 Ом (Кг=0,4%) 1*400 Вт при сопротивлении нагрузки 1 Ом (Кг=0,5%) 1*500 Вт

Все приведенные выше выходные параметры даны при 13,8 В
Отношение сигнал/шум (А-взвешенное)

>100 дБ

Коэффициент демпфирования

>100

Диапазон воспроизводимых частот 10 Гц 35 кГц

Входной импеданс (низкоуровневый вход) 10 кОм

Входной импеданс (высокоуровневый вход) 100 Ом

Входная чувствительность 0,25 – 5В

Выход RCA есть

Управление фазой в диапазоне 0-180 градусов есть Инфранизкочастотный фильтр 15 150 Гц

Низкочастотный фильтр с крутизной спад 12/24 дБ 50 – 500 Гц

Потребляемый ток в режиме покоя 0,8 А

Максимальный потребляемый ток 60 А

Встроенный вентилятор для охлаждения в нижней части есть

Предохранители 2*30 А

Габаритные размеры мм

67*295*250

Вес 3,8 кг

MA 12

УСИЛИТЕЛЬ СЕРИИ

MATADOR

Технические характеристики

Данное руководство написано на простом языке В нем используется большое количество рисунков для упрощения установки и использования представленных выше усилителей.

Для обеспечения нормальной работы ваш DLS усилитель должен быть правильно установлен Данное руководство поможет Вам сделать это профессионально Пожалуйста полностью прочтите руководство перед началом установки Если вы уверены что правильно поняли наши инструкции и имеете необходимый набор инструментов устанавливайте усилитель самостоятельно Однако если вы чувствуете неуверенность доверьте работы по установке тем кто сделает это лучше.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

СОДЕРЖАНИЕ

ПРИВЕТСТВУЕМ ВАС!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МА 12

На данный громкоговоритель распространяется гарантия зависящая от страны в которой он продается При отправке громкоговорителя в ремонт прикладывайте пожалуйста оригинальный товарный чек на котором указана дата продажи.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Мы преследуем политику постоянного совершенствования выпускаемой продукции По этой причине все или часть технических характеристик и конструкция изделий могут быть изменены без предварительного уведомления.

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

ПРИМЕЧАНИЕ
