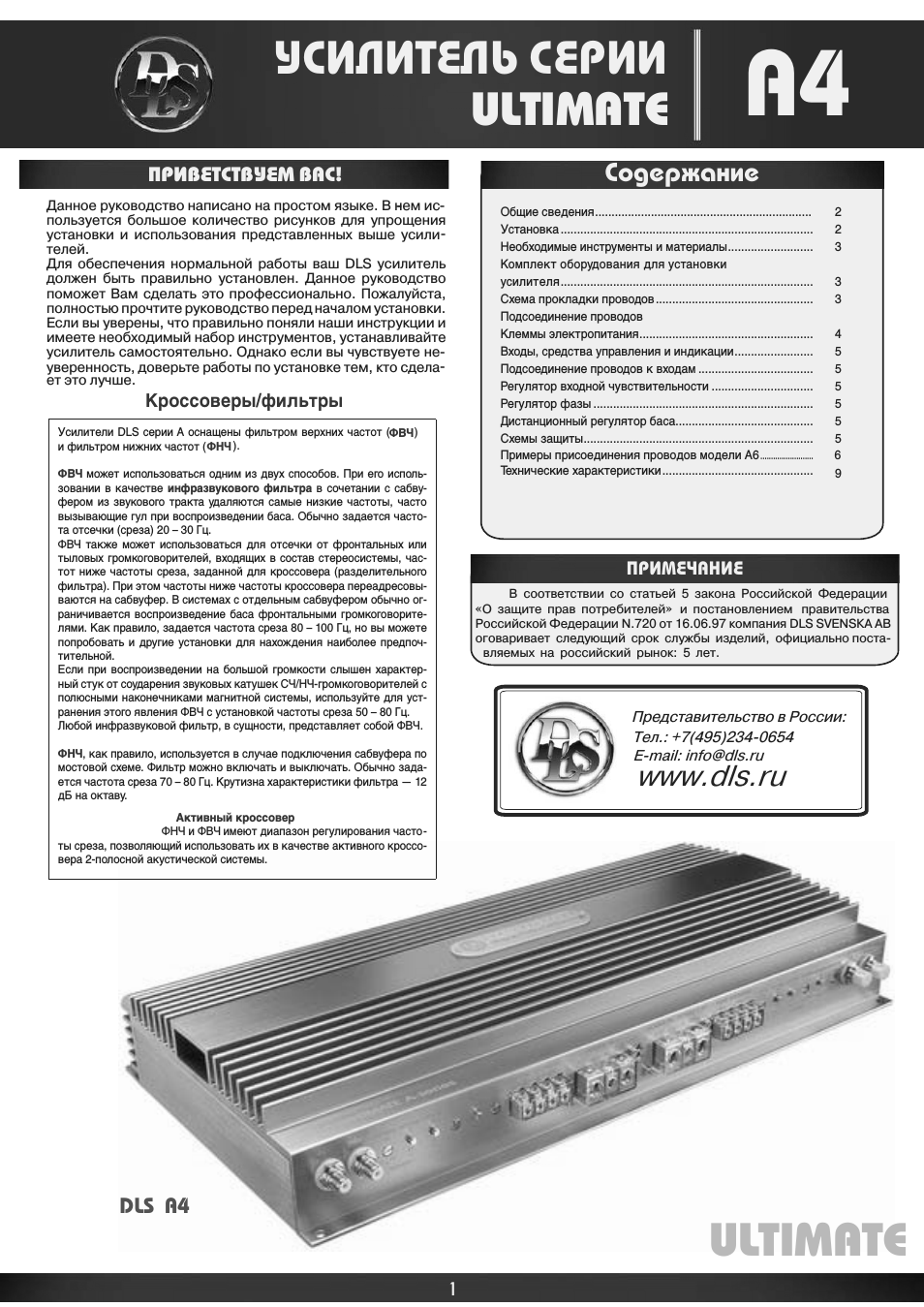

Инструкция по эксплуатации DLS A4

УСИЛИТЕЛЬ СЕРИИ

Данное руководство написано на простом языке В нем ис

пользуется большое количество рисунков для упрощения установки и использования представленных выше усили

телей.

Для обеспечения нормальной работы ваш DLS усилитель должен быть правильно установлен Данное руководство поможет Вам сделать это профессионально Пожалуйста полностью прочтите руководство перед началом установки

Если вы уверены что правильно поняли наши инструкции и имеете необходимый набор инструментов устанавливайте усилитель самостоятельно Однако если вы чувствуете не

уверенность доверьте работы по установке тем кто сделает это лучше.

ПРИВЕТСТВУЕМ ВАС!

Содержание

ULTIMATE

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

ULTIMATE

DLS А4

Кроссоверы/фильтры

Усилители DLS серии А оснащены фильтром верхних частот ( )
и фильтром нижних частот (

может использоваться одним из двух способов При его использовании в качестве инфразвукового фильтра в сочетании с сабвуфером из звукового тракта удаляются самые низкие частоты часто вызывающие гул при воспроизведении баса Обычно задается частота отсечки (среза) 20 – 30 Гц ФВЧ также может использоваться для отсечки от фронтальных или тыловых громкоговорителей входящих в состав стереосистемы частот ниже частоты среза заданной для кроссовера (разделительного фильтра) При этом частоты ниже частоты кроссовера переадресовываются на сабвуфер В системах с отдельным сабвуфером обычно ограничивается воспроизведение баса фронтальными громкоговорителями Как правило задается частота среза 80 – 100 Гц но вы можете попробовать и другие установки для нахождения наиболее предпочтительной Если при воспроизведении на большой громкости слышен характерный стук от соударения звуковых катушек СЧ/НЧ-громкоговорителей с полюсными наконечниками магнитной системы используйте для устранения этого явления ФВЧ с установкой частоты среза 50 – 80 Гц Любой инфразвуковой фильтр в сущности представляет собой ФВЧ.

как правило используется в случае подключения сабвуфера по мостовой схеме Фильтр можно включать и выключать Обычно задается частота среза 70 – 80 Гц Крутизна характеристики фильтра 12 дБ на октаву.

Активный кроссовер

ФНЧ и ФВЧ имеют диапазон регулирования частоты среза позволяющий использовать их в качестве активного кроссовера 2-полосной акустической системы.

Тел.: +7(495)234-0654

Представительство в России:

E-mail:

Общие сведения

Установка 2

Необходимые инструменты и материалы 3

Комплект оборудования для установки усилителя 3

Схема прокладки проводов 3

Подсоединение проводов Клеммы электропитания 4

Входы средства управления и индикации 5

Подсоединение проводов к входам 5

Регулятор входной чувствительности 5

Регулятор фазы 5

Дистанционный регулятор баса 5

Схемы защиты 5

Технические характеристики

Примеры присоединения проводов модели А6
