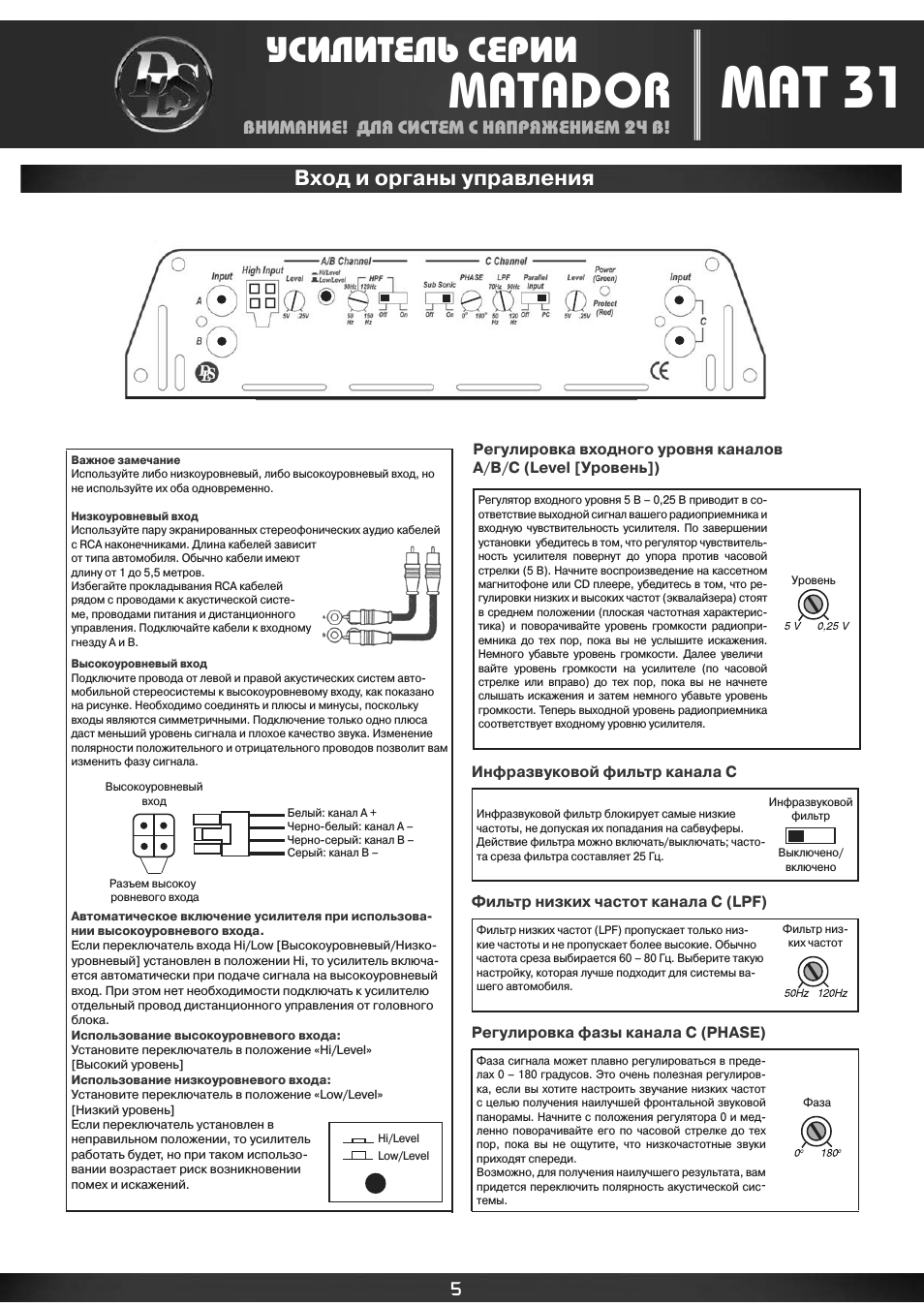

Инструкция по эксплуатации DLS MAT 31 — страница 5

Вход и органы управления

MATADOR

УСИЛИТЕЛЬ СЕРИИ

MAT 31

ВНИМАНИЕ! ДЛЯ СИСТЕМ С НАПРЯЖЕНИЕМ 2Ч В!

Важное замечание

Используйте либо низкоуровневый либо высокоуровневый вход но не используйте их оба одновременно.

Низкоуровневый вход

Используйте пару экранированных стереофонических аудио кабелей с RCA наконечниками Длина кабелей зависит от типа автомобиля Обычно кабели имеют длину от 1 до 5,5 метров Избегайте прокладывания RCA кабелей рядом с проводами к акустической системе проводами питания и дистанционного управления Подключайте кабели к входному гнезду A и B.

Высокоуровневый вход

Подключите провода от левой и правой акустических систем автомобильной стереосистемы к высокоуровневому входу как показано на рисунке Необходимо соединять и плюсы и минусы поскольку входы являются симметричными Подключение только одно плюса даст меньший уровень сигнала и плохое качество звука Изменение полярности положительного и отрицательного проводов позволит вам изменить фазу сигнала.

Высокоуровневый вход

Разъем высокоу ровневого входа

Белый: канал A +
Черно-белый: канал A –
Черно-серый: канал B –
Серый: канал B –

Автоматическое включение усилителя при использова

нии высокоуровневого входа.

Если переключатель входа Hi/Low [Высокоуровневый/Низкоуровневый] установлен в положении Hi то усилитель включается автоматически при подаче сигнала на высокоуровневый вход При этом нет необходимости подключать к усилителю отдельный провод дистанционного управления от головного блока.

Использование высокоуровневого входа:

Установите переключатель в положение «Hi/Level»
[Высокий уровень]

Использование низкоуровневого входа:

Установите переключатель в положение «Low/Level»
[Низкий уровень]
Если переключатель установлен в неправильном положении то усилитель работать будет но при таком использовании возрастает риск возникновении помех и искажений.

Hi/Level Low/Level

Регулировка входного уровня каналов

A/B/C (Level [Уровень])

Регулятор входного уровня 5 В – 0,25 В приводит в соответствие выходной сигнал вашего радиоприемника и входную чувствительность усилителя По завершении установки убедитесь в том что регулятор чувствительность усилителя повернут до упора против часовой стрелки (5 В) Начните воспроизведение на кассетном магнитофоне или CD плеере убедитесь в том что регулировки низких и высоких частот (эквалайзера) стоят в среднем положении (плоская частотная характеристика) и поворачивайте уровень громкости радиоприемника до тех пор пока вы не услышите искажения Немного убавьте уровень громкости Далее увеличи вайте уровень громкости на усилителе (по часовой стрелке или вправо) до тех пор пока вы не начнете слышать искажения и затем немного убавьте уровень громкости Теперь выходной уровень радиоприемника соответствует входному уровню усилителя.

Инфразвуковой фильтр канала C

Инфразвуковой фильтр блокирует самые низкие частоты не допуская их попадания на сабвуферы Действие фильтра можно включать/выключать; частота среза фильтра составляет 25 Гц.

Фильтр низких частот канала C (LPF)

Фильтр низких частот (LPF) пропускает только низкие частоты и не пропускает более высокие Обычно частота среза выбирается 60 – 80 Гц Выберите такую настройку которая лучше подходит для системы вашего автомобиля.

Регулировка фазы канала C (PHASE)

Фаза сигнала может плавно регулироваться в пределах 0 – 180 градусов Это очень полезная регулировка если вы хотите настроить звучание низких частот с целью получения наилучшей фронтальной звуковой панорамы Начните с положения регулятора 0 и медленно поворачивайте его по часовой стрелке до тех пор пока вы не ощутите что низкочастотные звуки приходят спереди Возможно для получения наилучшего результата вам придется переключить полярность акустической сис темы.

Инфразвуковой фильтр

Выключено/

включено

Фильтр низких частот

Фаза

Уровень
