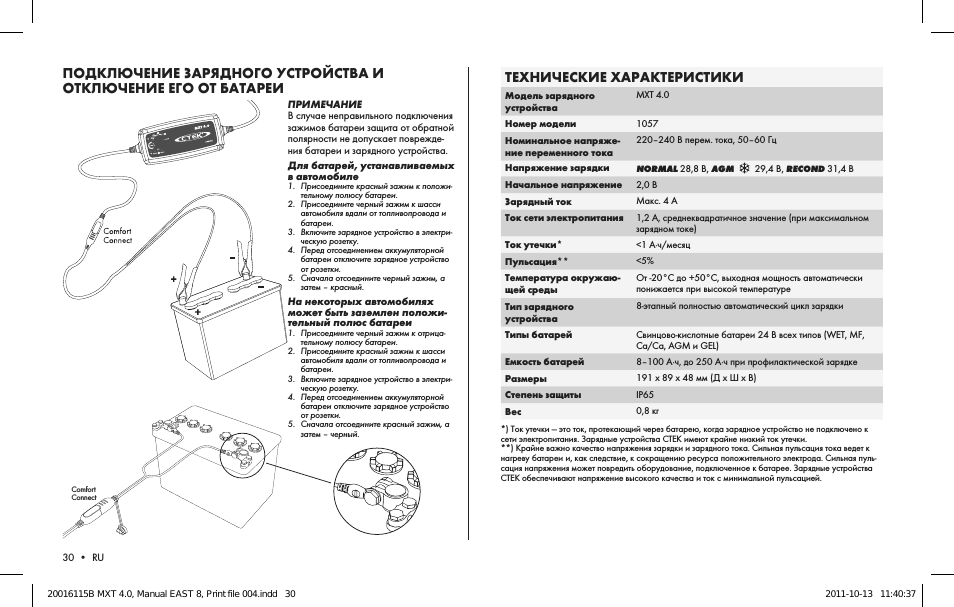

Инструкция по эксплуатации CTEK MXT 4.0 — страница 4

30 • RU

ПРИМЕЧАНИЕ

В случае неправильного подключения зажимов батареи защита от обратной полярности не допускает повреждения батареи и зарядного устройства Для батарей устанавливаемых в автомобиле

1 Присоедините красный зажим к положительному полюсу батареи.

2 Присоедините черный зажим к шасси

автомобиля вдали от топливопровода и

батареи.

3 Включите зарядное устройство в электрическую розетку

4 Перед отсоединением аккумуляторной

батареи отключите зарядное устройство

от розетки.

5 Сначала отсоедините черный зажим а

затем – красный.

На некоторых автомобилях может быть заземлен положительный полюс батареи

1 Присоедините черный зажим к отрицательному полюсу батареи.

2 Присоедините красный зажим к шасси

автомобиля вдали от топливопровода и

батареи.

3 Включите зарядное устройство в электрическую розетку

4 Перед отсоединением аккумуляторной

батареи отключите зарядное устройство

от розетки.

5 Сначала отсоедините красный зажим а

затем – черный.

Comfort

Connect

Comfort

Connect

ПОДКЛЮЧЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА И

ОТКЛЮЧЕНИЕ ЕГО ОТ БАТАРЕИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель зарядного устройства

MXT 4.0

Номер модели

1057

Номинальное напряжение переменного тока

220–240 В перем тока 50–60 Гц

Напряжение зарядки

NORMAL

28,8 В

29,4 В

RECOND

31,4 В

Начальное напряжение

2,0 В

Зарядный ток

Макс 4 А

Ток сети электропитания

1,2 А среднеквадратичное значение (при максимальном зарядном токе)

Ток утечки*

Пульсация**

Температура окружающей среды

От 20°C до +50°C выходная мощность автоматически понижается при высокой температуре

Тип зарядного устройства 8-этапный полностью автоматический цикл зарядки

Типы батарей

Свинцово-кислотные батареи 24 В всех типов (WET MF

Ca/Ca AGM и GEL)

Емкость батарей

8–100 А∙ч до 250 А∙ч при профилактической зарядке

Размеры

191 x 89 x 48 мм (Д x Ш x В)

Степень защиты

IP65

0,8 кг

*) Ток утечки это ток протекающий через батарею когда зарядное устройство не подключено к сети электропитания Зарядные устройства CTEK имеют крайне низкий ток утечки

**) Крайне важно качество напряжения зарядки и зарядного тока Сильная пульсация тока ведет к нагреву батареи и как следствие к сокращению ресурса положительного электрода Сильная пульсация напряжения может повредить оборудование подключенное к батарее Зарядные устройства

CTEK обеспечивают напряжение высокого качества и ток с минимальной пульсацией.
