Инструкция по эксплуатации CTEK MXT 4.0

RU • 27

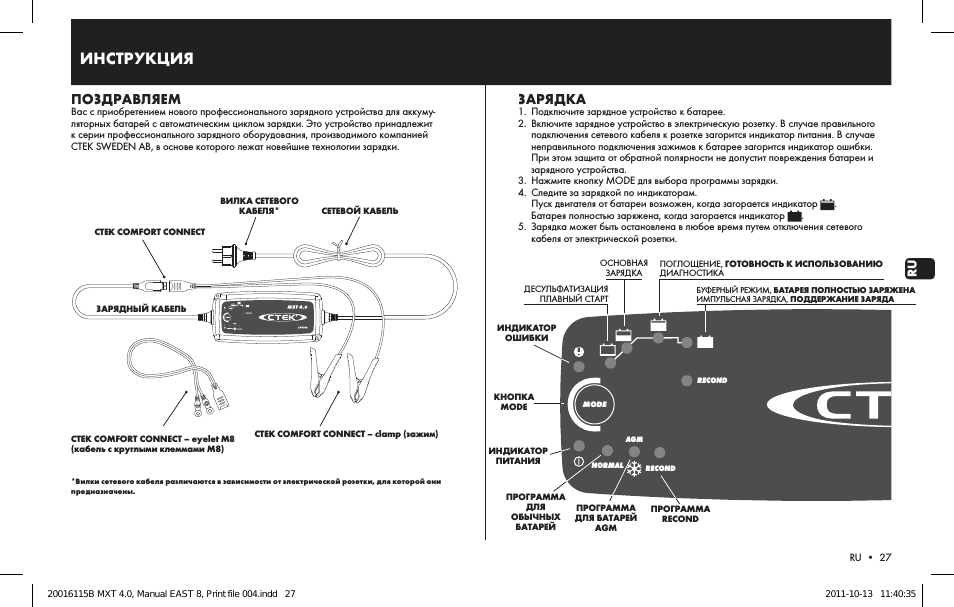

ИНСТРУКЦИЯ

ПОЗДРАВЛЯЕМ

Вас с приобретением нового профессионального зарядного устройства для аккумуляторных батарей с автоматическим циклом зарядки Это устройство принадлежит к серии профессионального зарядного оборудования производимого компанией

CTEK SWEDEN AB в основе которого лежат новейшие технологии зарядки.

CTEK COMFORT CONNECT – eyelet M8

(кабель с круглыми клеммами M8)

CTEK COMFORT CONNECT

СЕТЕВОЙ КАБЕЛЬ

CTEK COMFORT CONNECT – clamp (зажим)

ЗАРЯДНЫЙ КАБЕЛЬ

ВИЛКА СЕТЕВОГО

КАБЕЛЯ*

ПОГЛОЩЕНИЕ

ГОТОВНОСТЬ К ИСПОЛЬЗОВАНИЮ

ДИАГНОСТИКА

RECOND

RECOND

MODE

24V/4A

MXT 4.0

NORMAL

ПРОГРАММА

ОБЫЧНЫХ

БАТАРЕЙ

ИНДИКАТОР

ОШИБКИ

ПРОГРАММА

ДЛЯ БАТАРЕЙ

ПРОГРАММА

RECOND

ИНДИКАТОР

ПИТАНИЯ

ЗАРЯДКА

1 Подключите зарядное устройство к батарее.

2 Включите зарядное устройство в электрическую розетку В случае правильного подключения сетевого кабеля к розетке загорится индикатор питания В случае неправильного подключения зажимов к батарее загорится индикатор ошибки

При этом защита от обратной полярности не допустит повреждения батареи и зарядного устройства.

3 Нажмите кнопку MODE для выбора программы зарядки 4 Следите за зарядкой по индикаторам

Пуск двигателя от батареи возможен когда загорается индикатор

Батарея полностью заряжена когда загорается индикатор

5 Зарядка может быть остановлена в любое время путем отключения сетевого кабеля от электрической розетки

КНОПКА

MODE

ОСНОВНАЯ

ЗАРЯДКА

БУФЕРНЫЙ РЕЖИМ

БАТАРЕЯ ПОЛНОСТЬЮ ЗАРЯЖЕНА

ИМПУЛЬСНАЯ ЗАРЯДКА

ПОДДЕРЖАНИЕ ЗАРЯДА

*Вилки сетевого кабеля различаются в зависимости от электрической розетки для которой они предназначены.

ДЕСУЛЬФАТИЗАЦИЯ

ПЛАВНЫЙ СТАРТ
