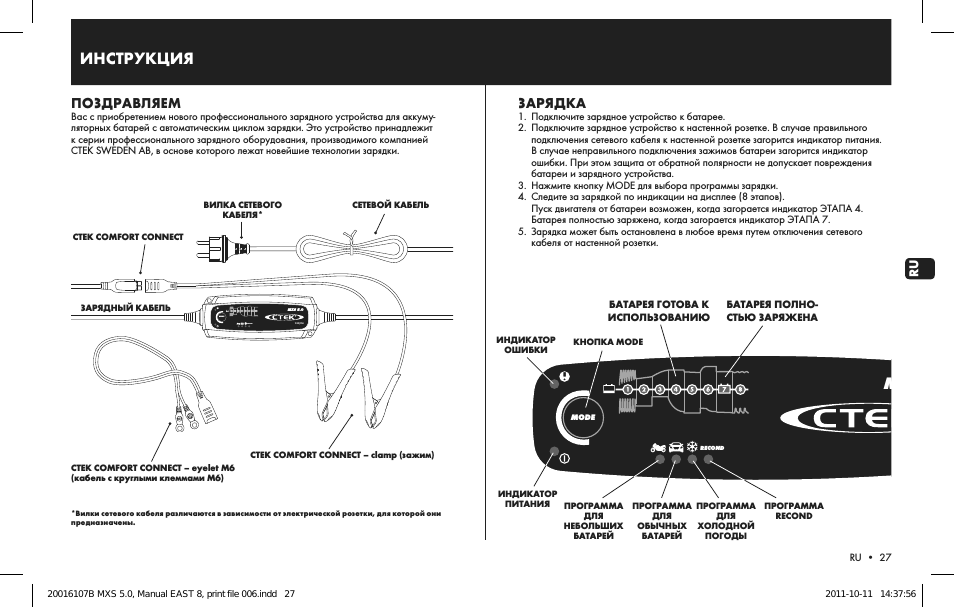

Инструкция по эксплуатации CTEK MXS 5.0 v1

RU • 27

MODE

RECOND

12V/5A

MXS 5.0

CTEK COMFORT CONNECT – eyelet M6

(кабель с круглыми клеммами M6)

MODE

RECOND

12V/5A

MXS 5.0

CTEK COMFORT CONNECT

СЕТЕВОЙ КАБЕЛЬ

CTEK COMFORT CONNECT – clamp (зажим)

ЗАРЯДНЫЙ КАБЕЛЬ

ВИЛКА СЕТЕВОГО

КАБЕЛЯ*

ПРОГРАММА

НЕБОЛЬШИХ

БАТАРЕЙ

ИНДИКАТОР

ОШИБКИ

ПРОГРАММА

ОБЫЧНЫХ

БАТАРЕЙ

БАТАРЕЯ ПОЛНО-

СТЬю ЗАРЯжЕНА

БАТАРЕЯ ГОТОВА К

ИСПОЛЬЗОВАНИю

ПРОГРАММА

ХОЛОДНОЙ

ПОГОДЫ

ПРОГРАММА

RECONd

ИНДИКАТОР

ПИТАНИЯ

ЗАРЯДКА

1 Подключите зарядное устройство к батарее.

2 Подключите зарядное устройство к настенной розетке В случае правильного

подключения сетевого кабеля к настенной розетке загорится индикатор питания

В случае неправильного подключения зажимов батареи загорится индикатор

ошибки При этом защита от обратной полярности не допускает повреждения

батареи и зарядного устройства.

3 Нажмите кнопку MODE для выбора программы зарядки.

4 Следите за зарядкой по индикации на дисплее (8 этапов)

Пуск двигателя от батареи возможен когда загорается индикатор ЭТАПА 4

Батарея полностью заряжена когда загорается индикатор ЭТАПА 7.

5 Зарядка может быть остановлена в любое время путем отключения сетевого

кабеля от настенной розетки

КНОПКА MOdE

ИНСТРУКЦИЯ

ПОЗДРАВЛЯЕМ

Вас с приобретением нового профессионального зарядного устройства для аккумуляторных батарей с автоматическим циклом зарядки Это устройство принадлежит

к серии профессионального зарядного оборудования производимого компанией

CTEK SWEDEN AB в основе которого лежат новейшие технологии зарядки.

*Вилки сетевого кабеля различаются в зависимости от электрической розетки для которой они предназначены.

20016107B
