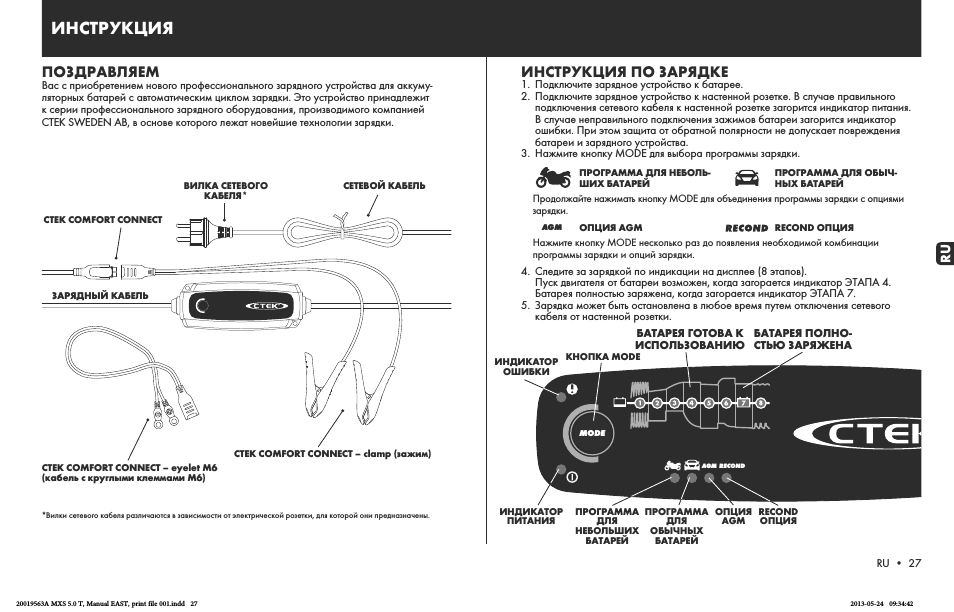

Инструкция по эксплуатации CTEK MXS 5.0

RU • 27

MODE

RECOND

12V/5A

MXS 5.0

CTEK COMFORT CONNECT – eyelet M6

(кабель с круглыми клеммами M6)

CTEK COMFORT CONNECT

СЕТЕВОЙ КАБЕЛЬ

CTEK COMFORT CONNECT – clamp (зажим)

ЗАРЯДНЫЙ КАБЕЛЬ

ВИЛКА СЕТЕВОГО

КАБЕЛЯ*

ПРОГРАММА

НЕБОЛЬШИХ

БАТАРЕЙ

ИНДИКАТОР

ОШИБКИ

ПРОГРАММА

ОБЫЧНЫХ

БАТАРЕЙ

БАТАРЕЯ ПОЛНО-

СТЬю ЗАРЯжЕНА

БАТАРЕЯ ГОТОВА К

ИСПОЛЬЗОВАНИю

ОПЦИЯ

RECOND

ОПЦИЯ

ИНДИКАТОР

ПИТАНИЯ

ИНСТРУКЦИЯ ПО ЗАРЯДКЕ

1 Подключите зарядное устройство к батарее.

2 Подключите зарядное устройство к настенной розетке В случае правильного подключения сетевого кабеля к настенной розетке загорится индикатор питания

В случае неправильного подключения зажимов батареи загорится индикатор ошибки При этом защита от обратной полярности не допускает повреждения батареи и зарядного устройства.

3 Нажмите кнопку MODE для выбора программы зарядки.

ПРОГРАММА ДЛЯ НЕБОЛЬ-

ШИХ БАТАРЕЙ

ПРОГРАММА ДЛЯ ОБЫЧ-

НЫХ БАТАРЕЙ

Продолжайте нажимать кнопку MODE для объединения программы зарядки с опциями зарядки.

ОПЦИЯ AGM

RECOND ОПЦИЯ

Нажмите кнопку MODE несколько раз до появления необходимой комбинации программы зарядки и опций зарядки.

4 Следите за зарядкой по индикации на дисплее (8 этапов)

Пуск двигателя от батареи возможен когда загорается индикатор ЭТАПА 4

Батарея полностью заряжена когда загорается индикатор ЭТАПА 7.

5 Зарядка может быть остановлена в любое время путем отключения сетевого кабеля от настенной розетки

КНОПКА MODE

ИНСТРУКЦИЯ

ПОЗДРАВЛЯЕМ

Вас с приобретением нового профессионального зарядного устройства для аккумуляторных батарей с автоматическим циклом зарядки Это устройство принадлежит к серии профессионального зарядного оборудования производимого компанией

CTEK SWEDEN AB в основе которого лежат новейшие технологии зарядки.

*Вилки сетевого кабеля различаются в зависимости от электрической розетки для которой они предназначены.
