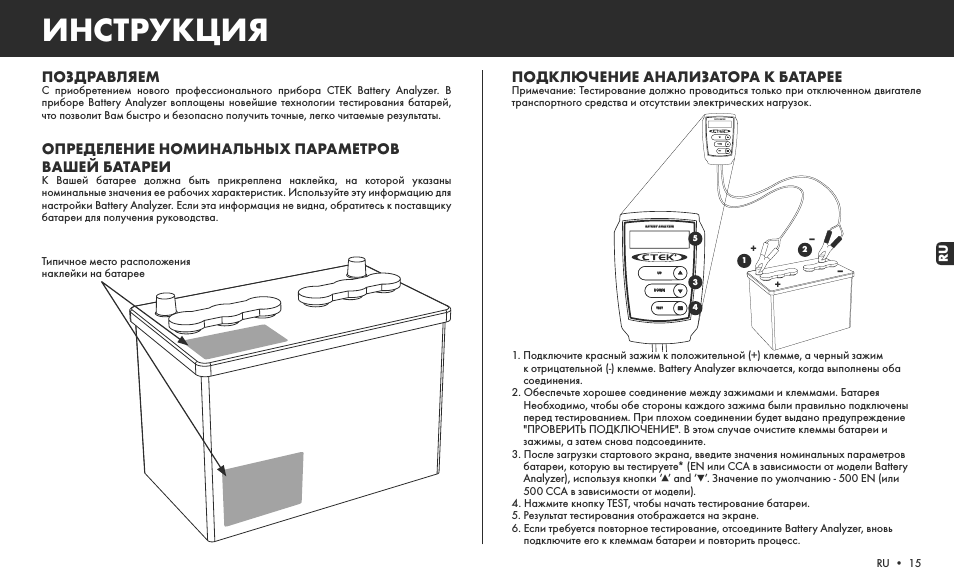

Инструкция по эксплуатации CTEK Battery Analyzer

RU • 15

TEST

DOWN

BATTERY ANALYZER

TEST

DOWN

BATTERY ANALYZER

ПОЗДРАВЛЯЕМ

С приобретением нового профессионального прибора CTEK Battery Analyzer В приборе Battery Analyzer воплощены новейшие технологии тестирования батарей что позволит Вам быстро и безопасно получить точные легко читаемые результаты.

1 Подключите красный зажим к положительной (+) клемме а черный зажим к отрицательной (-) клемме Battery Analyzer включается когда выполнены оба соединения.

2 Обеспечьте хорошее соединение между зажимами и клеммами Батарея

Необходимо чтобы обе стороны каждого зажима были правильно подключены перед тестированием При плохом соединении будет выдано предупреждение

"ПРОВЕРИТЬ ПОДКЛЮЧЕНИЕ" В этом случае очистите клеммы батареи и зажимы а затем снова подсоедините 3 После загрузки стартового экрана введите значения номинальных параметров батареи которую вы тестируете* (EN или CCA в зависимости от модели Battery

Analyzer) используя кнопки ‘▲’ and ‘▼’ Значение по умолчанию 500 EN (или 500 CCA в зависимости от модели).

4 Нажмите кнопку TEST чтобы начать тестирование батареи.

5 Результат тестирования отображается на экране.

6 Если требуется повторное тестирование отсоедините Battery Analyzer вновь подключите его к клеммам батареи и повторить процесс.

ПОДКЛЮЧЕНИЕ АНАЛИЗАТОРА К БАТАРЕЕ

Примечание: Тестирование должно проводиться только при отключенном двигателе транспортного средства и отсутствии электрических нагрузок.

ОПРЕДЕЛЕНИЕ НОМИНАЛЬНЫХ ПАРАМЕТРОВ

ВАШЕЙ БАТАРЕИ

К Вашей батарее должна быть прикреплена наклейка на которой указаны номинальные значения ее рабочих характеристик Используйте эту информацию для настройки Battery Analyzer Если эта информация не видна обратитесь к поставщику батареи для получения руководства.

Типичное место расположения наклейки на батарее
