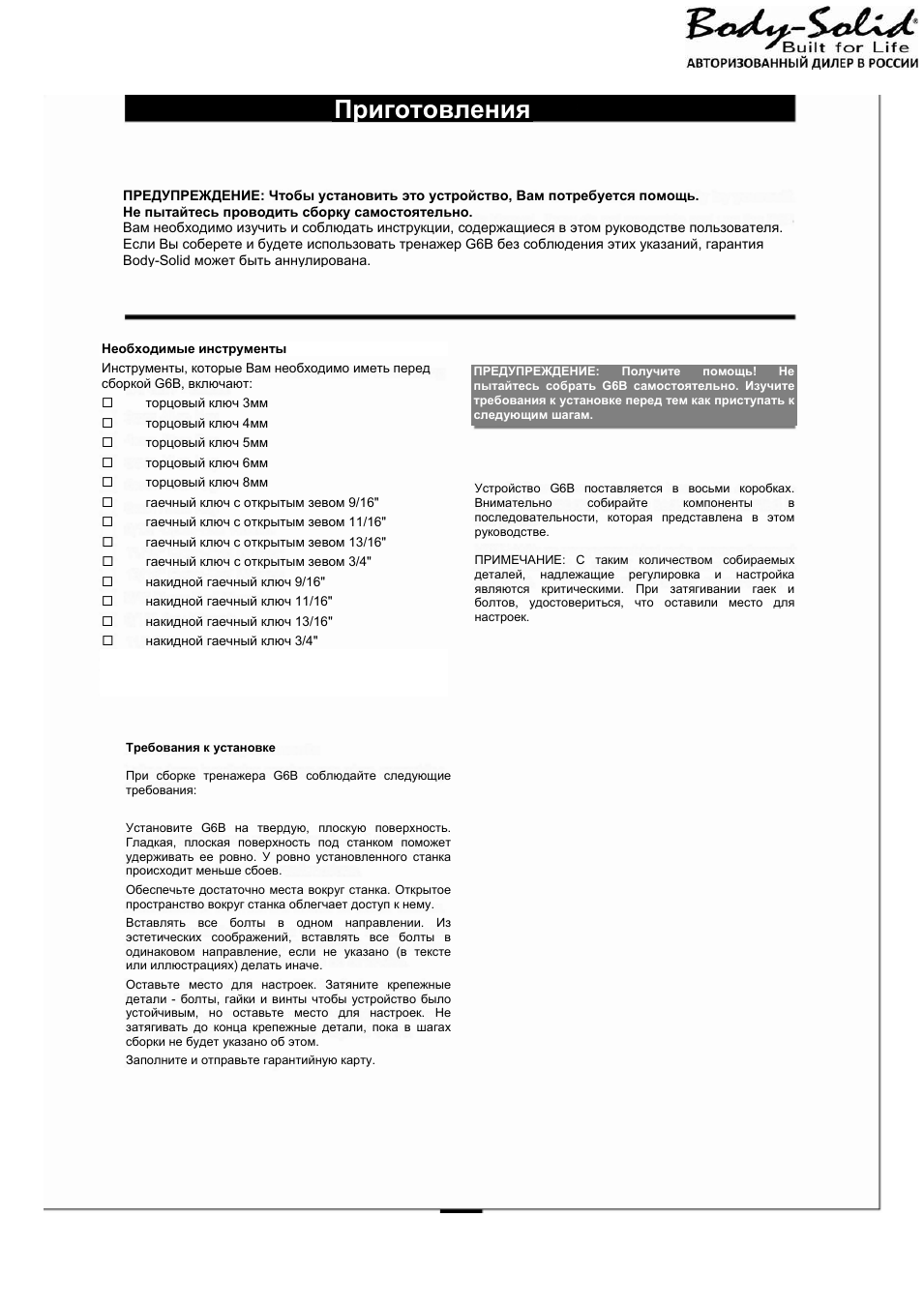

Инструкция по эксплуатации Body Solid G6B — страница 7

Требования к установке При сборке тренажера G6B соблюдайте следующие требования:
Установите G6B на твердую плоскую поверхность Гладкая плоская поверхность под станком поможет удерживать ее ровно У ровно установленного станка происходит меньше сбоев Обеспечьте достаточно места вокруг станка Открытое пространство вокруг станка облегчает доступ к нему Вставлять все болты в одном направлении Из эстетических соображений вставлять все болты в одинаковом направление если не указано (в тексте или иллюстрациях) делать иначе Оставьте место для настроек Затяните крепежные детали болты гайки и винты чтобы устройство было устойчивым но оставьте место для настроек Не затягивать до конца крепежные детали пока в шагах сборки не будет указано об этом Заполните и отправьте гарантийную карту

Устройство G6B поставляется в восьми коробках Внимательно собирайте компоненты в последовательности которая представлена в этом руководстве ПРИМЕЧАНИЕ: С таким количеством собираемых деталей надлежащие регулировка и настройка являются критическими При затягивании гаек и болтов удостовериться что оставили место для настроек

ПРЕДУПРЕЖДЕНИЕ:

Получите помощь!

Не пытайтесь собрать G6B самостоятельно Изучите требования к установке перед тем как приступать к следующим шагам.

Необходимые инструменты Инструменты которые Вам необходимо иметь перед сборкой G6B включают:


торцовый ключ 3мм

торцовый ключ 4мм

торцовый ключ 5мм

торцовый ключ 6мм

торцовый ключ 8мм

гаечный ключ с открытым зевом 9/16"

гаечный ключ с открытым зевом 11/16"

гаечный ключ с открытым зевом 13/16"

гаечный ключ с открытым зевом 3/4"

накидной гаечный ключ 9/16"

накидной гаечный ключ 11/16"

накидной гаечный ключ 13/16"

накидной гаечный ключ 3/4"

ПРЕДУПРЕЖДЕНИЕ: Чтобы установить это устройство Вам потребуется помощь Не пытайтесь проводить сборку самостоятельно Вам необходимо изучить и соблюдать инструкции содержащиеся в этом руководстве пользователя Если Вы соберете и будете использовать тренажер G6B без соблюдения этих указаний гарантия Body-Solid может быть аннулирована

Приготовления
