Инструкция по эксплуатации Body Solid G3S

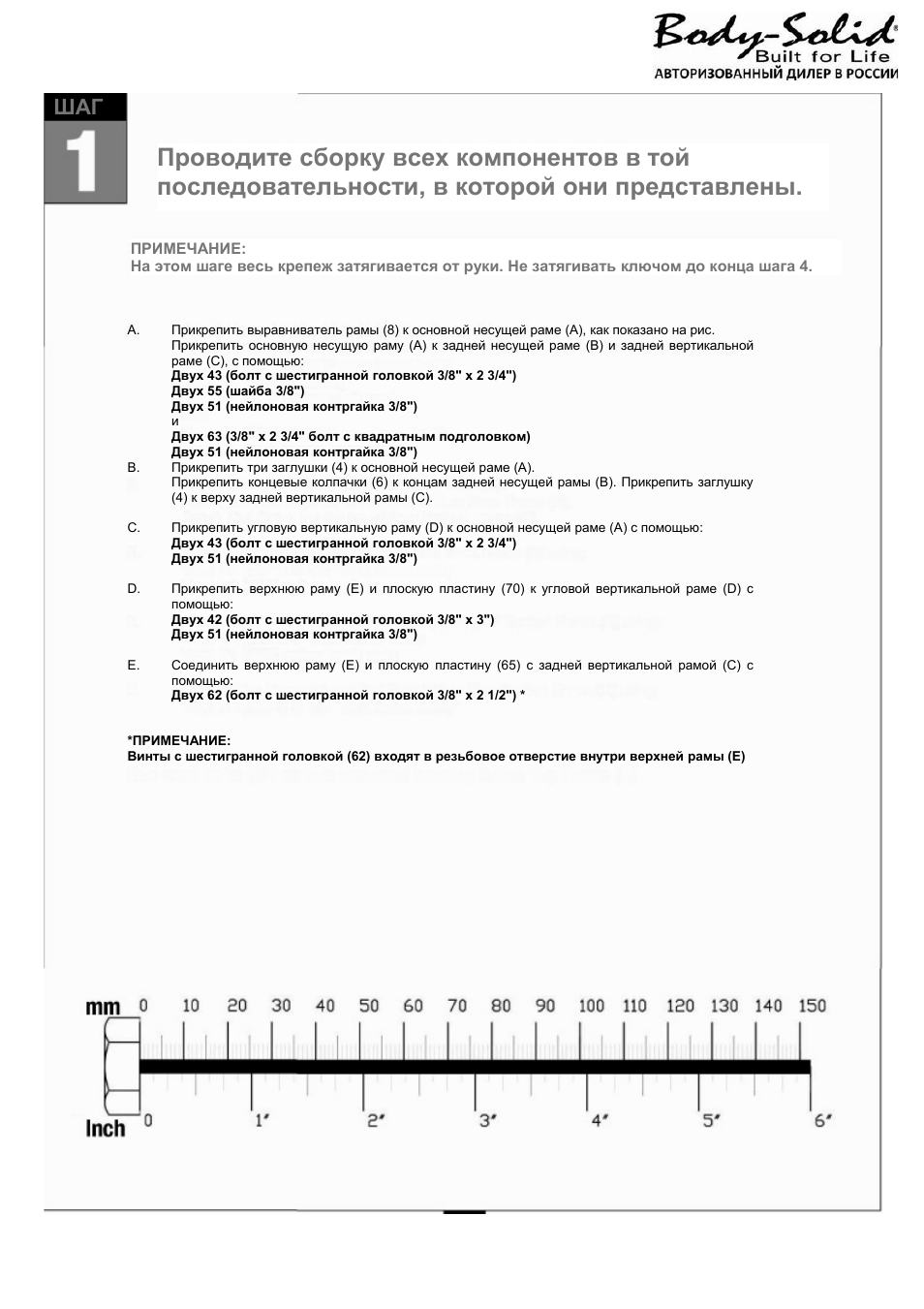

Проводите сборку всех компонентов в той последовательности в которой они представлены.

ПРИМЕЧАНИЕ:
На этом шаге весь крепеж затягивается от руки Не затягивать ключом до конца шага 4.

Прикрепить выравниватель рамы (8) к основной несущей раме (A) как показано на рис Прикрепить основную несущую раму (A) к задней несущей раме (B) и задней вертикальной раме (C) с помощью:
Двух 43 (болт с шестигранной головкой 3/8" x 2 3/4")
Двух 55 (шайба 3/8")
Двух 51 (нейлоновая контргайка 3/8")
и Двух 63 (3/8" x 2 3/4" болт с квадратным подголовком)
Двух 51 (нейлоновая контргайка 3/8")

Прикрепить три заглушки (4) к основной несущей раме (A).
Прикрепить концевые колпачки (6) к концам задней несущей рамы (B) Прикрепить заглушку (4) к верху задней вертикальной рамы (C).

Прикрепить угловую вертикальную раму (D) к основной несущей раме (A) с помощью:
Двух 43 (болт с шестигранной головкой 3/8" x 2 3/4")
Двух 51 (нейлоновая контргайка 3/8")

Прикрепить верхнюю раму (E) и плоскую пластину (70) к угловой вертикальной раме (D) с помощью:
Двух 42 (болт с шестигранной головкой 3/8" x 3")
Двух 51 (нейлоновая контргайка 3/8")

Соединить верхнюю раму (E) и плоскую пластину (65) с задней вертикальной рамой (C) с помощью:
Двух 62 (болт с шестигранной головкой 3/8" x 2 1/2") *

*ПРИМЕЧАНИЕ:
Винты с шестигранной головкой (62) входят в резьбовое отверстие внутри верхней рамы (E)
