Инструкция по эксплуатации Body Solid G9S

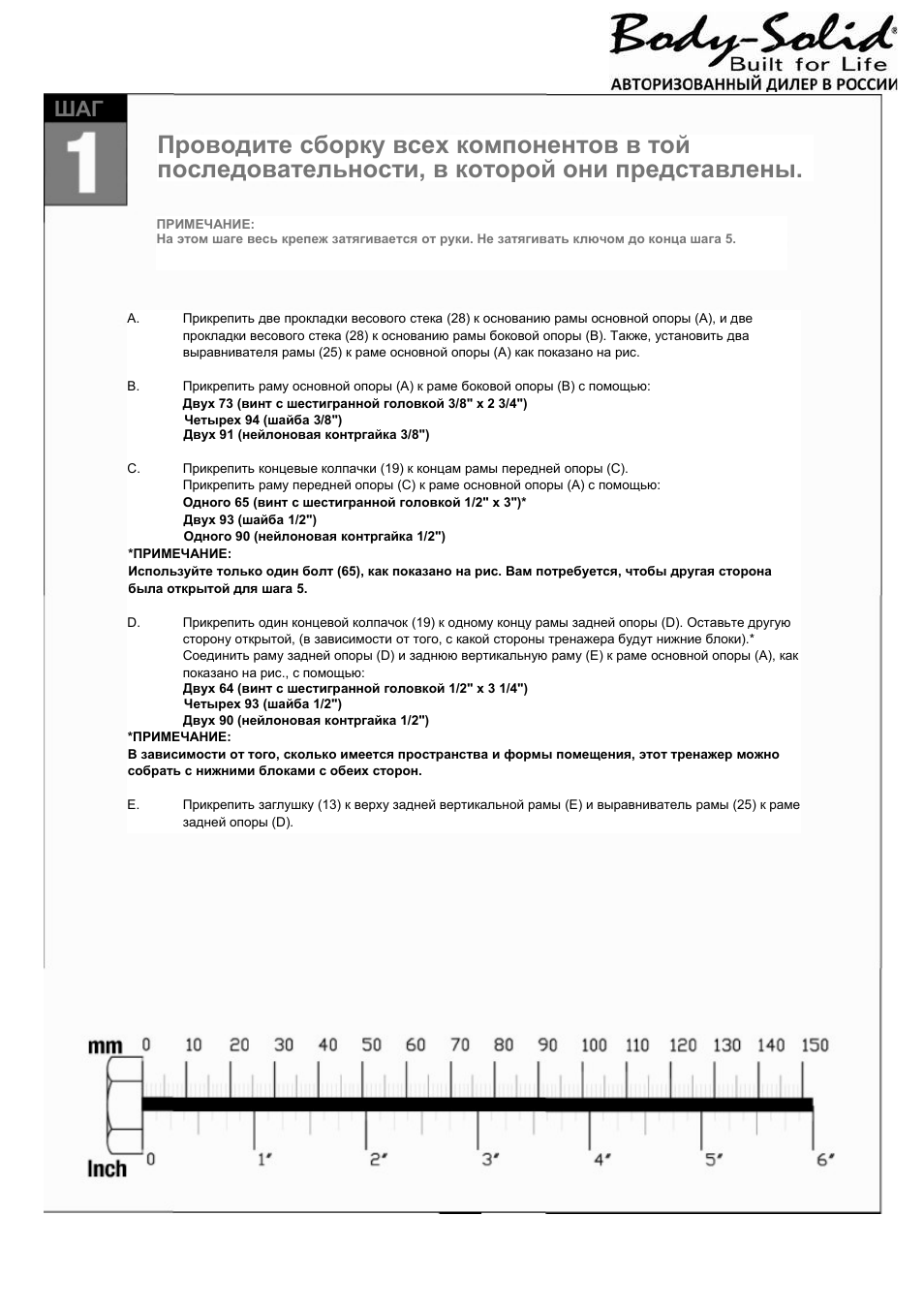

Проводите сборку всех компонентов в той последовательности в которой они представлены.

ПРИМЕЧАНИЕ:
На этом шаге весь крепеж затягивается от руки Не затягивать ключом до конца шага 5.

Прикрепить две прокладки весового стека (28) к основанию рамы основной опоры (A) и две прокладки весового стека (28) к основанию рамы боковой опоры (B) Также установить два выравнивателя рамы (25) к раме основной опоры (A) как показано на рис.

Прикрепить раму основной опоры (A) к раме боковой опоры (B) с помощью:
Двух 73 (винт с шестигранной головкой 3/8" x 2 3/4")

Четырех 94 (шайба 3/8")

Двух 91 (нейлоновая контргайка 3/8")

Прикрепить концевые колпачки (19) к концам рамы передней опоры (C).
Прикрепить раму передней опоры (C) к раме основной опоры (A) с помощью:
Одного 65 (винт с шестигранной головкой 1/2" x 3")*

Двух 93 (шайба 1/2")
Одного 90 (нейлоновая контргайка 1/2")

*ПРИМЕЧАНИЕ:
Используйте только один болт (65) как показано на рис Вам потребуется чтобы другая сторона была открытой для шага 5.

Прикрепить один концевой колпачок (19) к одному концу рамы задней опоры (D) Оставьте другую сторону открытой (в зависимости от того с какой стороны тренажера будут нижние блоки).*
Соединить раму задней опоры (D) и заднюю вертикальную раму (E) к раме основной опоры (A) как показано на рис с помощью:
Двух 64 (винт с шестигранной головкой 1/2" x 3 1/4")

Четырех 93 (шайба 1/2")

Двух 90 (нейлоновая контргайка 1/2")

*ПРИМЕЧАНИЕ:
В зависимости от того сколько имеется пространства и формы помещения этот тренажер можно собрать с нижними блоками с обеих сторон.

Прикрепить заглушку (13) к верху задней вертикальной рамы (E) и выравниватель рамы (25) к раме задней опоры (D).
