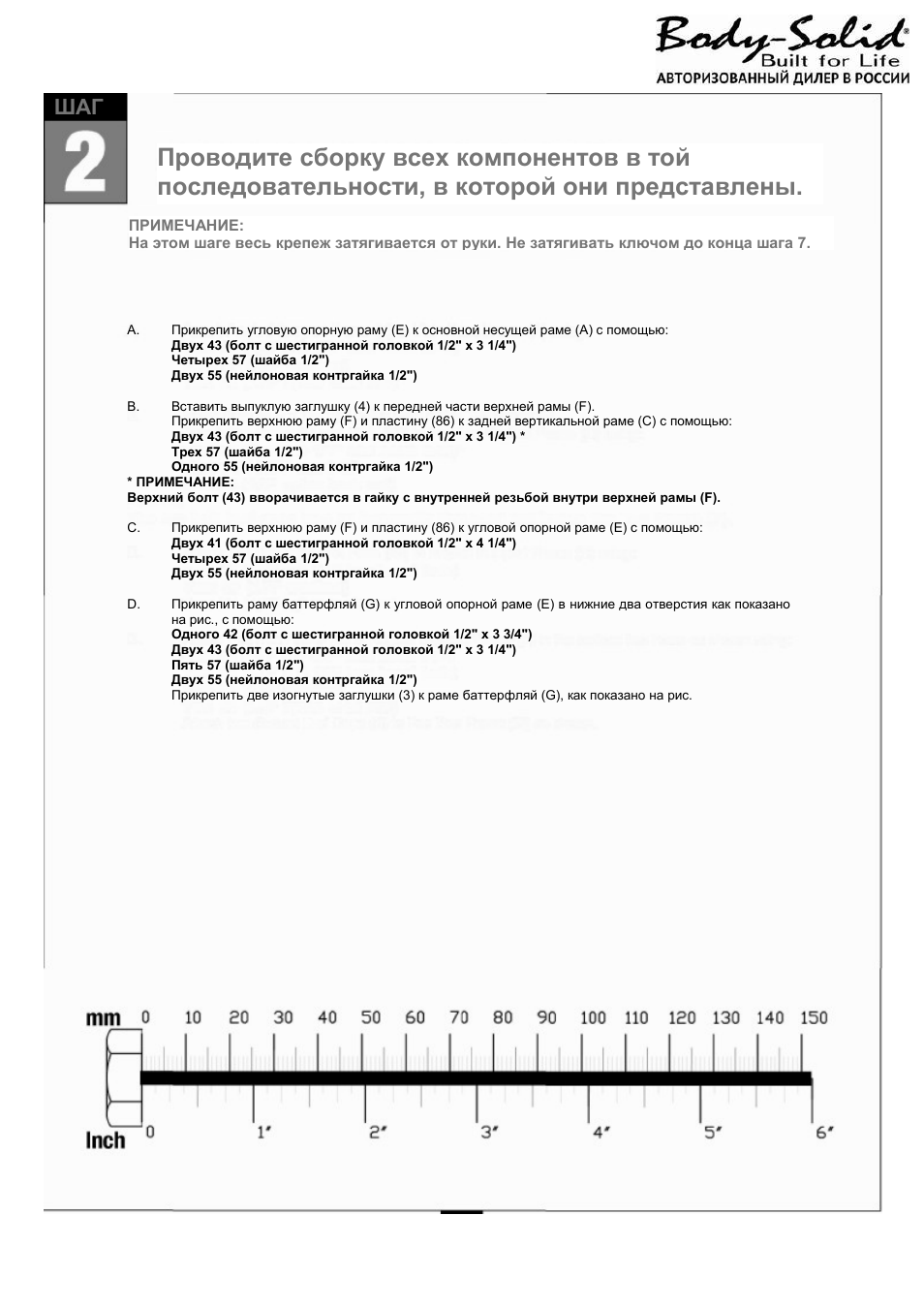

Инструкция по эксплуатации Body Solid G5S — страница 3

Проводите сборку всех компонентов в той последовательности в которой они представлены.

ПРИМЕЧАНИЕ:
На этом шаге весь крепеж затягивается от руки Не затягивать ключом до конца шага 7.

Прикрепить угловую опорную раму (E) к основной несущей раме (A) с помощью:
Двух 43 (болт с шестигранной головкой 1/2" x 3 1/4")
Четырех 57 (шайба 1/2")
Двух 55 (нейлоновая контргайка 1/2")

Вставить выпуклую заглушку (4) к передней части верхней рамы (F).
Прикрепить верхнюю раму (F) и пластину (86) к задней вертикальной раме (C) с помощью:
Двух 43 (болт с шестигранной головкой 1/2" x 3 1/4") *
Трех 57 (шайба 1/2")
Одного 55 (нейлоновая контргайка 1/2")

* ПРИМЕЧАНИЕ:
Верхний болт (43) вворачивается в гайку с внутренней резьбой внутри верхней рамы (F).

Прикрепить верхнюю раму (F) и пластину (86) к угловой опорной раме (E) с помощью:
Двух 41 (болт с шестигранной головкой 1/2" x 4 1/4")
Четырех 57 (шайба 1/2")
Двух 55 (нейлоновая контргайка 1/2")

Прикрепить раму баттерфляй (G) к угловой опорной раме (E) в нижние два отверстия как показано на рис с помощью:
Одного 42 (болт с шестигранной головкой 1/2" x 3 3/4")
Двух 43 (болт с шестигранной головкой 1/2" x 3 1/4")
Пять 57 (шайба 1/2")
Двух 55 (нейлоновая контргайка 1/2")
Прикрепить две изогнутые заглушки (3) к раме баттерфляй (G) как показано на рис.
