О серверном модуле USB VM
Серверный модуль USB VM компании APC
преобразует сигналы клавиатуры монитора и мыши передаваемые с сервера на КВМ-
коммутатор APC через единый кабель CAT5 (длина зависит от КВМ-коммутатора).
ПРИМЕЧАНИЕ Серверный модуль USB
VM получает питание от сервера и не может использоваться для подключения одного КВМ-коммутатора к другому КВМ-коммутатору С помощью режима "keep alive" серверный модуль USB VM позволяет поддерживать сервер в нормальном рабочем состоянии независимо от того подключен сервер к КВМ-
коммутатору или нет
Совет по устранению неполадок
Перед эксплуатацией системы КВМ-
коммутации убедитесь в том что сервер включен Если сервер недоступен через программное обеспечение доступа к сети или веб-интерфейс проверьте подключение модуля или замените его другим серверным модулем USB VM и выполните проверку.
Подключение серверного модуля
USB VM к коммутатору
Выберите один из доступных портов с пометкой 1–16 расположенных на задней панели коммутатора Подключите один конец кабеля CAT5 к нумерованному порту а другой конец кабеля к разъему RJ-45 серверного модуля.
Подключение сервера к серверному модулю USB VM
Подключите разъемы монитора VGA клавиатуры и мыши серверного модуля USB VM к соответствующим портам расположенным на задней панели сервера Повторите данную процедуру для всех серверов которые планируется подключить к КВМ-коммутатору
Включение системы
Включите серверы и коммутатор Перед началом эксплуатации системы коммутации убедитесь в том что коммутатор правильно сконфигурирован.
Серверный модуль USB VM
Кабель CAT5
КВМ-коммутатор
Сервер

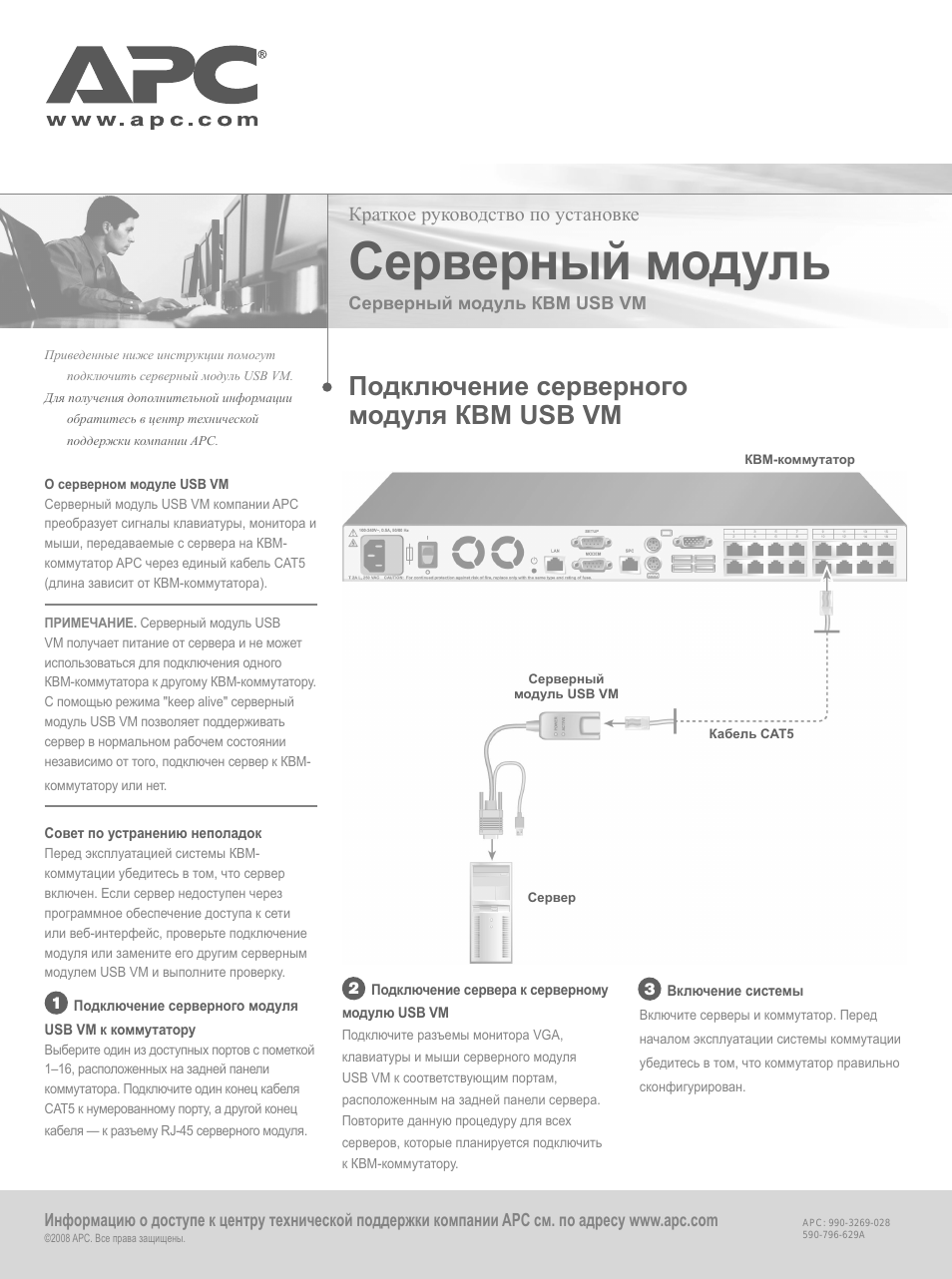

Краткое руководство по установке
Серверный модуль
Серверный модуль КВМ USB VM
Приведенные ниже инструкции помогут подключить серверный модуль USB VM
Для получения дополнительной информации обратитесь в центр технической поддержки компании APC.
Информацию о доступе к центру технической поддержки компании APC см по адресу
©2008 APC Все права защищены
Подключение серверного модуля КВМ USB VM
APC: 990-3269-028 590-796-629A
