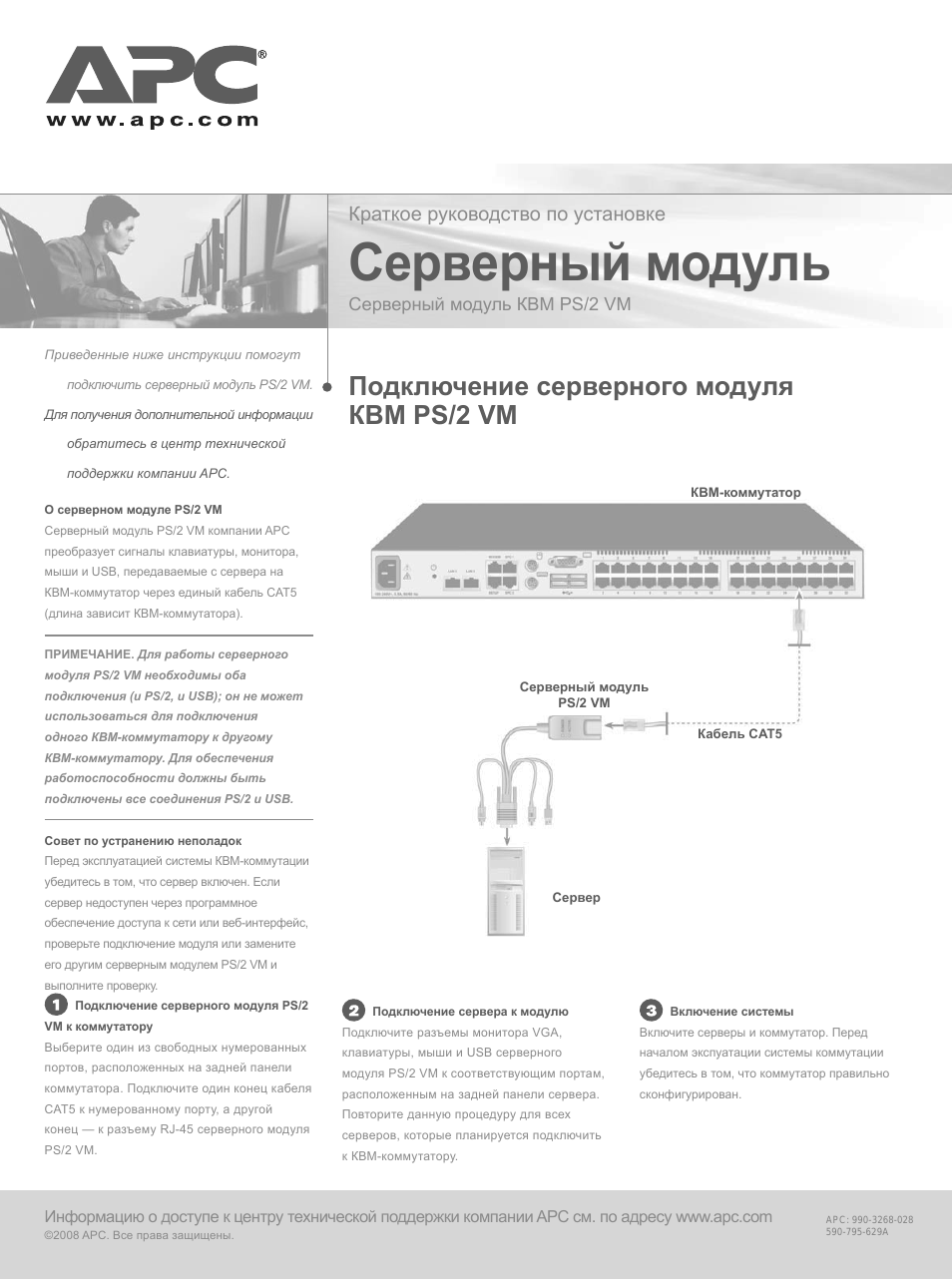

Инструкция по эксплуатации APC Серверный модуль КВМ PS_2 VM

О серверном модуле PS/2 VM

Серверный модуль PS/2 VM компании APC
преобразует сигналы клавиатуры монитора мыши и USB передаваемые с сервера на КВМ-коммутатор через единый кабель CAT5 (длина зависит КВМ-коммутатора).

ПРИМЕЧАНИЕ Для работы серверного модуля PS/2 VM необходимы оба подключения (и PS/2 и USB); он не может использоваться для подключения одного КВМ-коммутатору к другому КВМ-коммутатору Для обеспечения работоспособности должны быть подключены все соединения PS/2 и USB.

Совет по устранению неполадок

Перед эксплуатацией системы КВМ-коммутации убедитесь в том что сервер включен Если сервер недоступен через программное обеспечение доступа к сети или веб-интерфейс проверьте подключение модуля или замените его другим серверным модулем PS/2 VM и выполните проверку.

Подключение серверного модуля PS/2

VM к коммутатору

Выберите один из свободных нумерованных портов расположенных на задней панели коммутатора Подключите один конец кабеля CAT5 к нумерованному порту а другой конец к разъему RJ-45 серверного модуля PS/2 VM.

Подключение сервера к модулю

Подключите разъемы монитора VGA клавиатуры мыши и USB серверного модуля PS/2 VM к соответствующим портам расположенным на задней панели сервера Повторите данную процедуру для всех серверов которые планируется подключить к КВМ-коммутатору.

Включение системы

Включите серверы и коммутатор Перед началом экспуатации системы коммутации убедитесь в том что коммутатор правильно сконфигурирован.

Серверный модуль

PS/2 VM

Кабель CAT5

КВМ-коммутатор

Сервер

Краткое руководство по установке

Серверный модуль

Серверный модуль КВМ PS/2 VM

Приведенные ниже инструкции помогут подключить серверный модуль PS/2 VM

Для получения дополнительной информации обратитесь в центр технической поддержки компании APC.

Информацию о доступе к центру технической поддержки компании APC см по адресу

©2008 APC Все права защищены.

Подключение серверного модуля КВМ PS/2 VM

APC: 990-3268-028 590-795-629A
