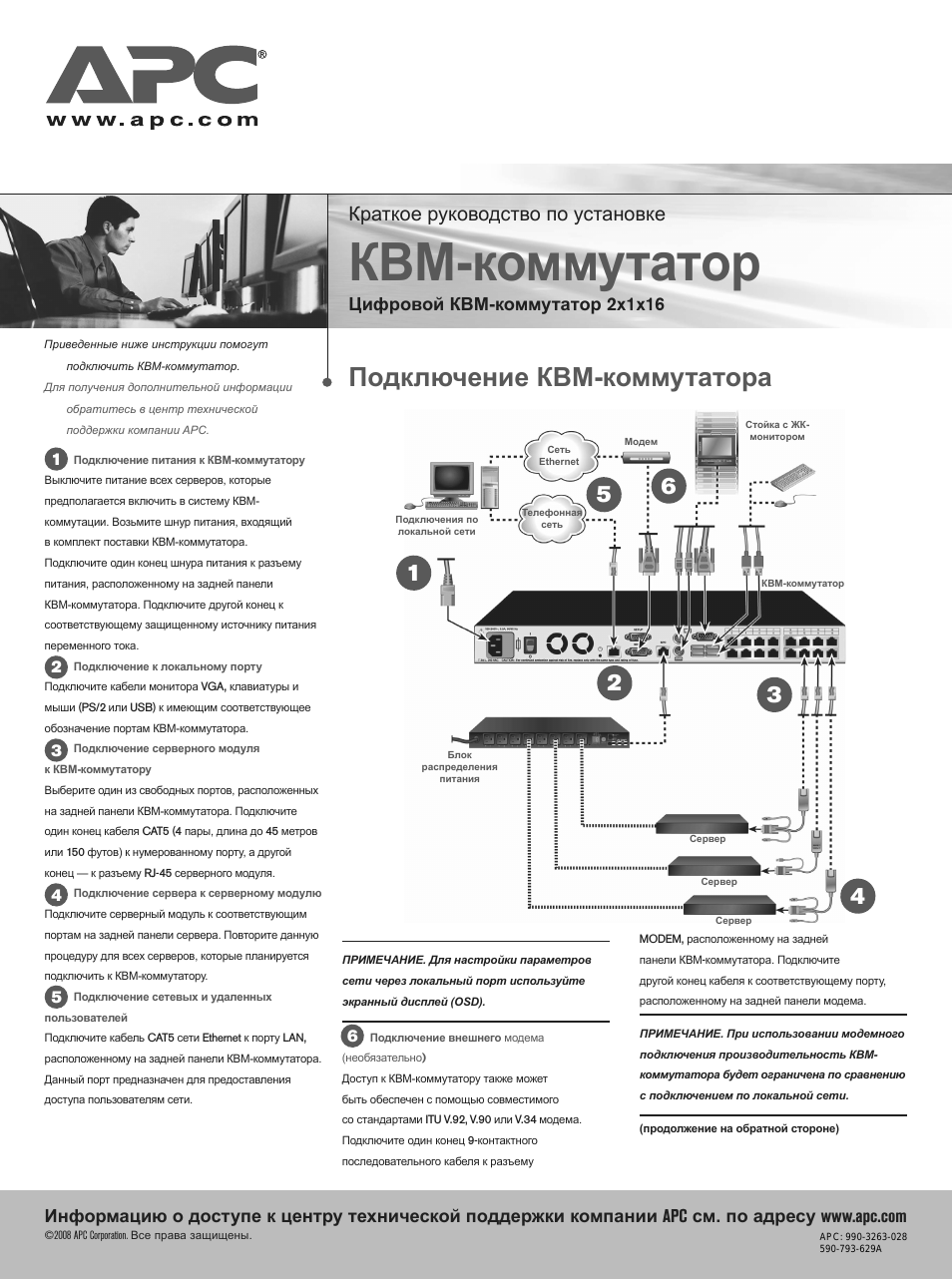

Инструкция по эксплуатации APC Цифровой КВМ - коммутатор 2x1x16

Краткое руководство по установке

КВМ-коммутатор

Цифровой КВМ-коммутатор 2x1x16

Подключение КВМ-коммутатора

Приведенные ниже инструкции помогут подключить КВМ-коммутатор.

Для получения дополнительной информации обратитесь в центр технической поддержки компании APC.

Информацию о доступе к центру технической поддержки компании APC см по адресу

©2008 APC Corporation

Все права защищены

Подключение питания к КВМ-коммутатору

Выключите питание всех серверов которые предполагается включить в систему КВМ-

коммутации Возьмите шнур питания входящий в комплект поставки КВМ-коммутатора

Подключите один конец шнура питания к разъему питания расположенному на задней панели

КВМ-коммутатора Подключите другой конец к соответствующему защищенному источнику питания переменного тока

Подключение к локальному порту

Подключите кабели монитора VGA клавиатуры и мыши (PS/2 или USB) к имеющим соответствующее обозначение портам КВМ-коммутатора.

Подключение серверного модуля к КВМ-коммутатору

Выберите один из свободных портов расположенных на задней панели КВМ-коммутатора Подключите один конец кабеля CAT5 (4 пары длина до 45 метров или 150 футов) к нумерованному порту а другой конец к разъему RJ-45 серверного модуля.

Подключение сервера к серверному модулю

Подключите серверный модуль к соответствующим портам на задней панели сервера Повторите данную процедуру для всех серверов которые планируется подключить к КВМ-коммутатору.

Подключение сетевых и удаленных пользователей

Подключите кабель CAT5 сети Ethernet к порту LAN расположенному на задней панели КВМ-коммутатора

Данный порт предназначен для предоставления доступа пользователям сети.

ПРИМЕЧАНИЕ Для настройки параметров сети через локальный порт используйте экранный дисплей (OSD).

Подключение внешнего модема (необязательно)

Доступ к КВМ-коммутатору также может быть обеспечен с помощью совместимого со стандартами ITU V.92 V.90 или V.34 модема

Подключите один конец 9-контактного последовательного кабеля к разъему

MODEM расположенному на задней панели КВМ-коммутатора Подключите другой конец кабеля к соответствующему порту расположенному на задней панели модема.

ПРИМЕЧАНИЕ При использовании модемного подключения производительность КВМ-

коммутатора будет ограничена по сравнению с подключением по локальной сети.

(продолжение на обратной стороне)

Сеть

Ethernet

Подключения по локальной сети

Сервер

Сервер

Сервер

Модем

Телефонная сеть

КВМ-коммутатор

Стойка с ЖК-

монитором

Блок распределения питания

APC: 990-3263-028 590-793-629A
