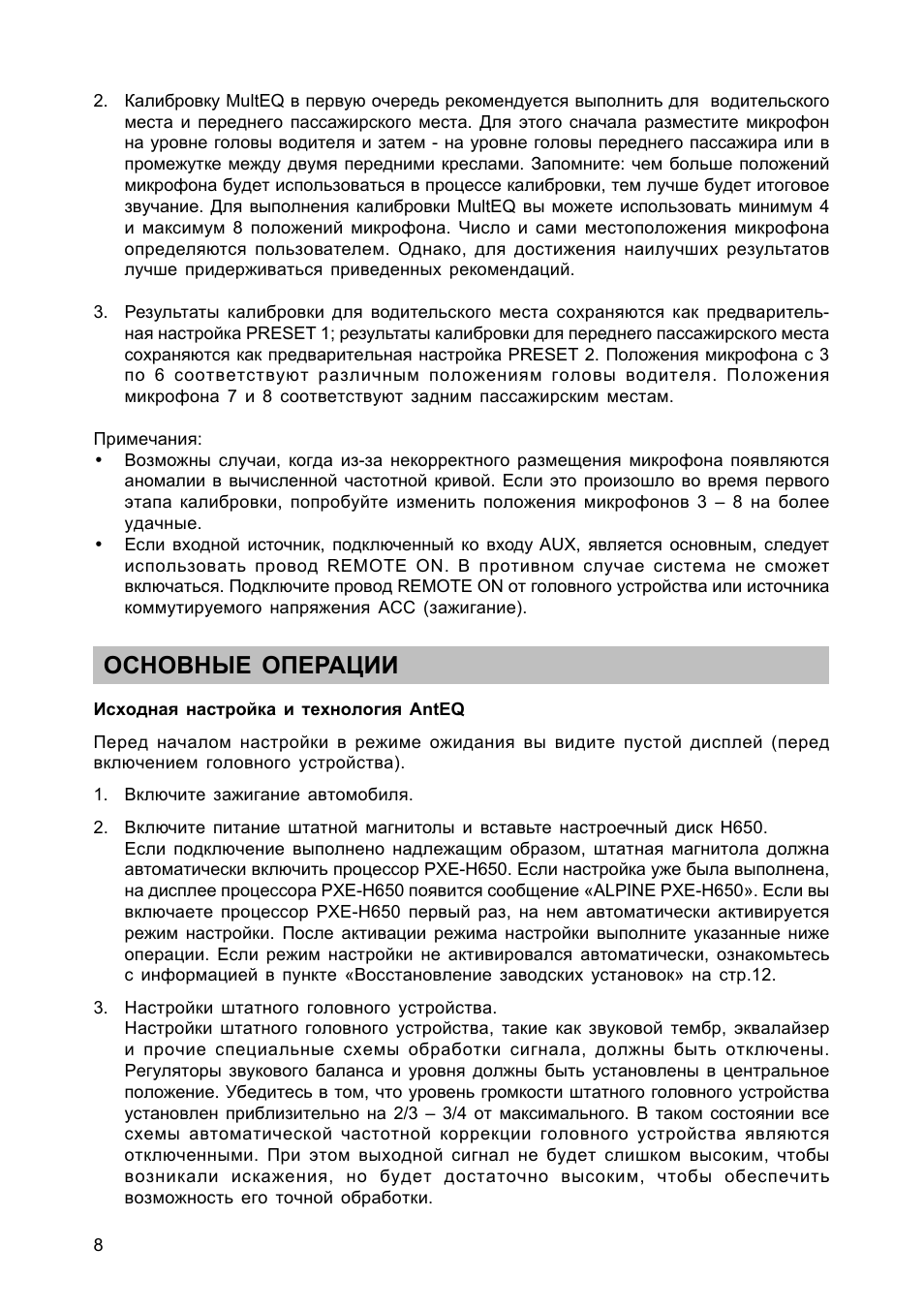

Инструкция по эксплуатации Alpine PXE-H650 — страница 9

2 Калибровку MultEQ в первую очередь рекомендуется выполнить для водительского места и переднего пассажирского места Для этого сначала разместите микрофон на уровне головы водителя и затем на уровне головы переднего пассажира или в промежутке между двумя передними креслами Запомните: чем больше положений микрофона будет использоваться в процессе калибровки тем лучше будет итоговое звучание Для выполнения калибровки MultEQ вы можете использовать минимум 4 и максимум 8 положений микрофона Число и сами местоположения микрофона определяются пользователем Однако для достижения наилучших результатов лучше придерживаться приведенных рекомендаций.

3 Результаты калибровки для водительского места сохраняются как предварительная настройка PRESET 1; результаты калибровки для переднего пассажирского места сохраняются как предварительная настройка PRESET 2 Положения микрофона с 3 по 6 соответствуют различным положениям головы водителя Положения микрофона 7 и 8 соответствуют задним пассажирским местам.

Примечания:

Возможны случаи когда из-за некорректного размещения микрофона появляются аномалии в вычисленной частотной кривой Если это произошло во время первого этапа калибровки попробуйте изменить положения микрофонов 3 – 8 на более удачные.

Если входной источник подключенный ко входу AUX является основным следует использовать провод REMOTE ON В противном случае система не сможет включаться Подключите провод REMOTE ON от головного устройства или источника коммутируемого напряжения АСС (зажигание).

ОСНОВНЫЕ ОПЕРАЦИИ

Исходная настройка и технология AntEQ

Перед началом настройки в режиме ожидания вы видите пустой дисплей (перед включением головного устройства).

1 Включите зажигание автомобиля.

2 Включите питание штатной магнитолы и вставьте настроечный диск H650.

Если подключение выполнено надлежащим образом штатная магнитола должна автоматически включить процессор PXE-H650 Если настройка уже была выполнена на дисплее процессора PXE-H650 появится сообщение «ALPINE PXE-H650» Если вы включаете процессор PXE-H650 первый раз на нем автоматически активируется режим настройки После активации режима настройки выполните указанные ниже операции Если режим настройки не активировался автоматически ознакомьтесь с информацией в пункте «Восстановление заводских установок» на стр.12.

3 Настройки штатного головного устройства.

Настройки штатного головного устройства такие как звуковой тембр эквалайзер и прочие специальные схемы обработки сигнала должны быть отключены Регуляторы звукового баланса и уровня должны быть установлены в центральное положение Убедитесь в том что уровень громкости штатного головного устройства установлен приблизительно на 2/3 – 3/4 от максимального В таком состоянии все схемы автоматической частотной коррекции головного устройства являются отключенными При этом выходной сигнал не будет слишком высоким чтобы возникали искажения но будет достаточно высоким чтобы обеспечить возможность его точной обработки.

8
