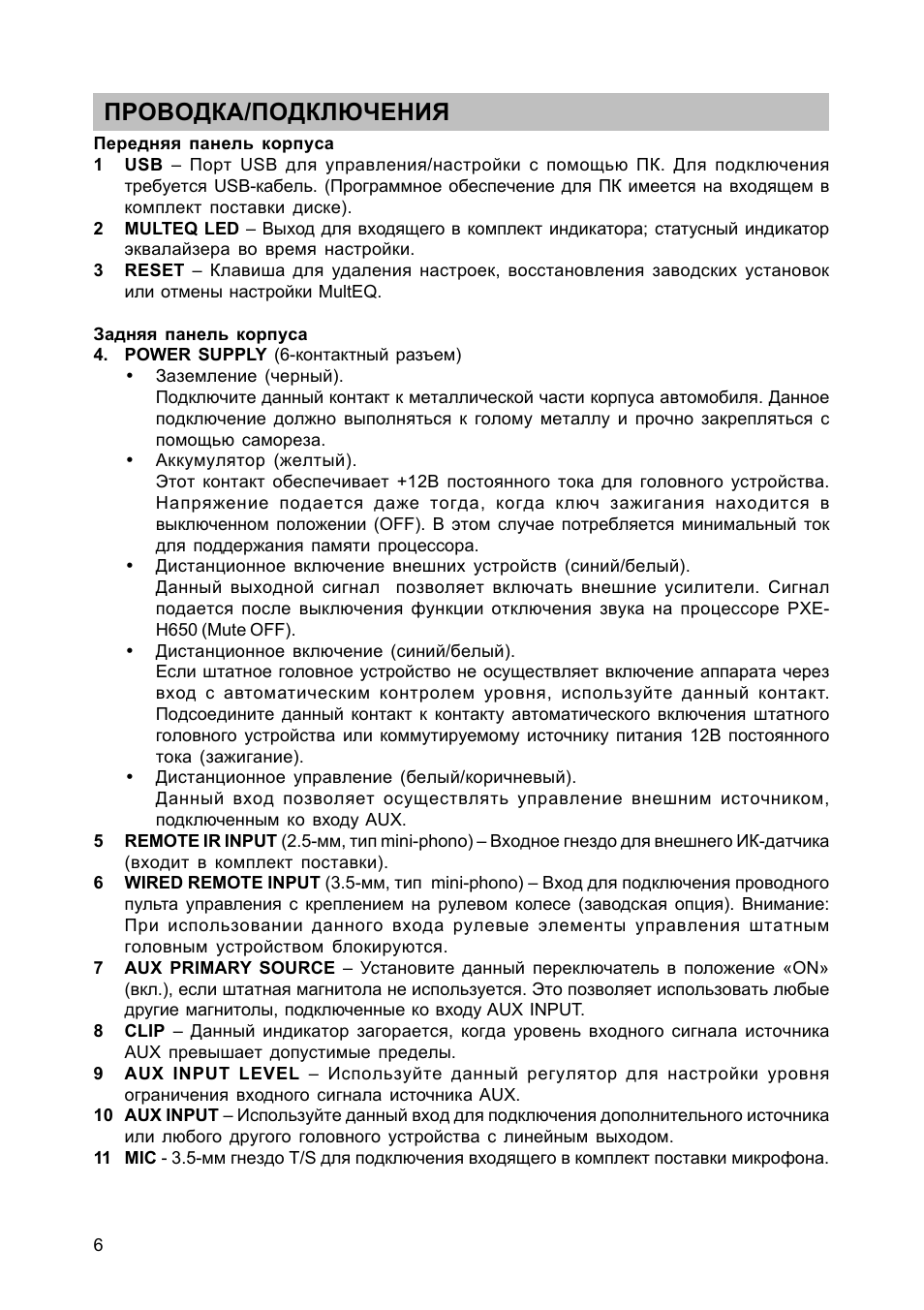

Инструкция по эксплуатации Alpine PXE-H650 — страница 7

ПРОВОДКА/ПОДКЛЮЧЕНИЯ

Передняя панель корпуса 1

USB – Порт USB для управления/настройки с помощью ПК Для подключения требуется USB-кабель (Программное обеспечение для ПК имеется на входящем в комплект поставки диске).

MULTEQ LED – Выход для входящего в комплект индикатора; статусный индикатор эквалайзера во время настройки.

RESET – Клавиша для удаления настроек восстановления заводских установок или отмены настройки MultEQ.

Задняя панель корпуса 4 POWER SUPPLY (6-контактный разъем)

Заземление (черный).
Подключите данный контакт к металлической части корпуса автомобиля Данное подключение должно выполняться к голому металлу и прочно закрепляться с помощью самореза.

Аккумулятор (желтый).
Этот контакт обеспечивает +12В постоянного тока для головного устройства Напряжение подается даже тогда когда ключ зажигания находится в выключенном положении (OFF) В этом случае потребляется минимальный ток для поддержания памяти процессора.

Дистанционное включение внешних устройств (синий/белый).
Данный выходной сигнал позволяет включать внешние усилители Сигнал подается после выключения функции отключения звука на процессоре PXEH650 (Mute OFF).

Дистанционное включение (синий/белый).
Если штатное головное устройство не осуществляет включение аппарата через вход с автоматическим контролем уровня используйте данный контакт Подсоедините данный контакт к контакту автоматического включения штатного головного устройства или коммутируемому источнику питания 12В постоянного тока (зажигание).

Дистанционное управление (белый/коричневый).
Данный вход позволяет осуществлять управление внешним источником подключенным ко входу AUX.

REMOTE IR INPUT (2.5-мм тип mini-phono) – Входное гнездо для внешнего ИК-датчика (входит в комплект поставки).

WIRED REMOTE INPUT (3.5-мм тип mini-phono) – Вход для подключения проводного пульта управления с креплением на рулевом колесе (заводская опция) Внимание:
При использовании данного входа рулевые элементы управления штатным головным устройством блокируются.

AUX PRIMARY SOURCE – Установите данный переключатель в положение «ON»
(вкл.) если штатная магнитола не используется Это позволяет использовать любые другие магнитолы подключенные ко входу AUX INPUT.

CLIP – Данный индикатор загорается когда уровень входного сигнала источника AUX превышает допустимые пределы.

AUX INPUT LEVEL – Используйте данный регулятор для настройки уровня ограничения входного сигнала источника AUX.

10 AUX INPUT – Используйте данный вход для подключения дополнительного источника или любого другого головного устройства с линейным выходом.

11 MIC 3.5-мм гнездо T/S для подключения входящего в комплект поставки микрофона.

6
