CenterLine 230BP

020-034-RU-R0

Функция корректировки наклона теперь доступна

• в виде специального модуля как дополнительное оборудование к CenterLine 230 BP Для получения информации относительно номера продукта и цен пожалуйста обращайтесь к своему местному представителю компании TeeJet Technologies Обновление включает поддержку функции ав-

• топилота FieldPilot Подключение к модулю рулевого управления SCM теперь осуществляется через протокол CAN Пользователи системы FieldPilot 220 обновляющие ее до FieldPilot 230 должны подготовить замену своего модуля SCM.

МНОГОФУНКЦИОНАЛЬНЫЙ КАБЕЛЬ (SMART CABLE) –
Многофункциональный кабель обеспечивает связь между CL230BP имеющимся компьютером опрыскивателя и клапанами секций штанги Это позволяет CL230BP автоматически контролировать секции штанги.

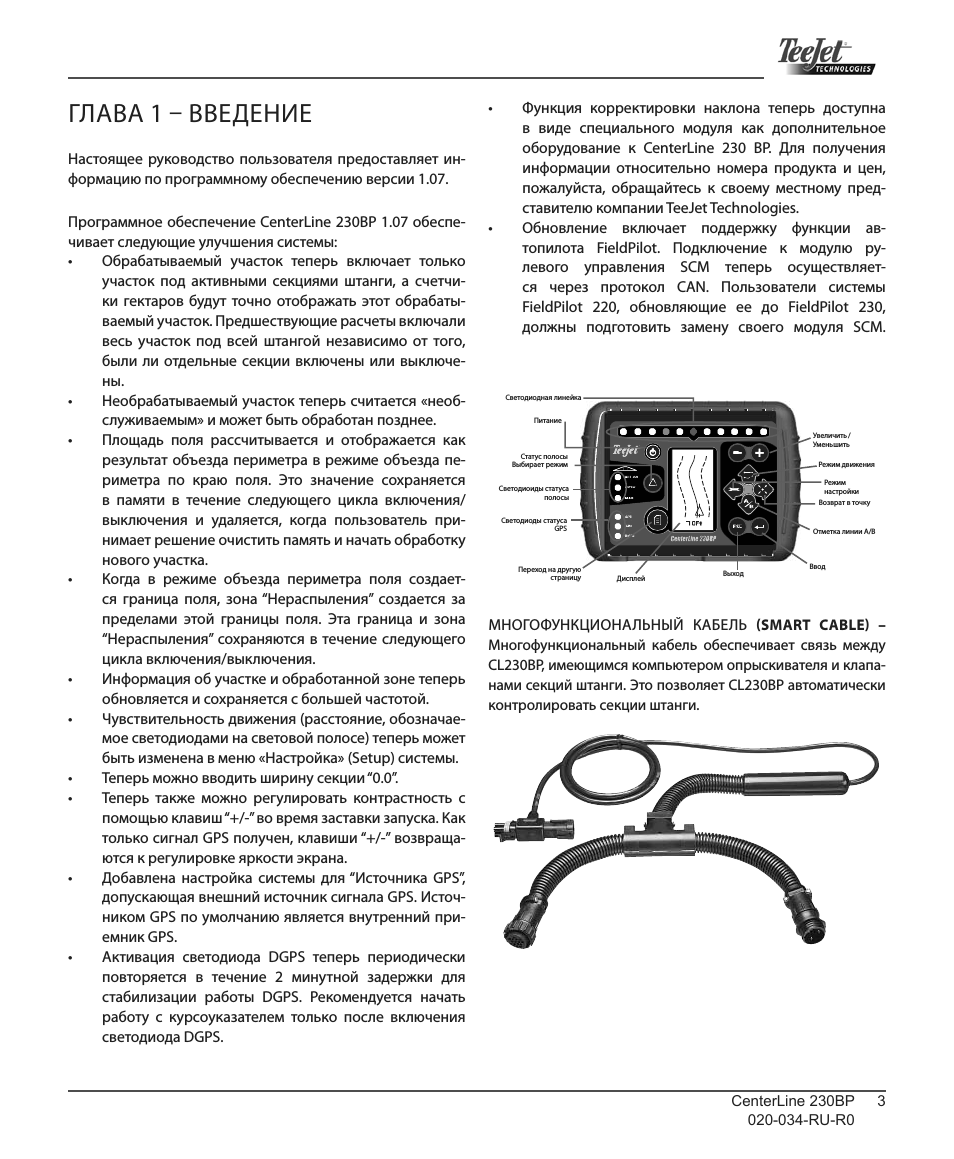

ГЛАВА 1 – ВВЕДЕНИЕ

Настоящее руководство пользователя предоставляет информацию по программному обеспечению версии 1.07

Программное обеспечение CenterLine 230BP 1.07 обеспечивает следующие улучшения системы:

Обрабатываемый участок теперь включает только

• участок под активными секциями штанги а счетчики гектаров будут точно отображать этот обрабатываемый участок Предшествующие расчеты включали весь участок под всей штангой независимо от того были ли отдельные секции включены или выключены Необрабатываемый участок теперь считается «необ-

• служиваемым» и может быть обработан позднее Площадь поля рассчитывается и отображается как

• результат объезда периметра в режиме объезда периметра по краю поля Это значение сохраняется в памяти в течение следующего цикла включения/
выключения и удаляется когда пользователь принимает решение очистить память и начать обработку нового участка Когда в режиме объезда периметра поля создает-

• ся граница поля зона “Нераспыления” создается за пределами этой границы поля Эта граница и зона “Нераспыления” сохраняются в течение следующего цикла включения/выключения Информация об участке и обработанной зоне теперь

• обновляется и сохраняется с большей частотой Чувствительность движения (расстояние обозначае-

• мое светодиодами на световой полосе) теперь может быть изменена в меню «Настройка» (Setup) системы Теперь можно вводить ширину секции “0.0”.

• Теперь также можно регулировать контрастность с

• помощью клавиш “+ ” во время заставки запуска Как только сигнал GPS получен клавиши “+ ” возвращаются к регулировке яркости экрана Добавлена настройка системы для “Источника GPS”

• допускающая внешний источник сигнала GPS Источником GPS по умолчанию является внутренний приемник GPS. Активация светодиода DGPS теперь периодически

• повторяется в течение 2 минутной задержки для стабилизации работы DGPS Рекомендуется начать работу с курсоуказателем только после включения светодиода DGPS.

DGPS

ALL ON

AUTO

Питание

Увеличить
Уменьшить

Светодиоиды статуса полосы

Светодиоды статуса

Переход на другую страницу

Режим настройки

Выход

Ввод

Дисплей

Возврат в точку

Отметка линии A/B

Режим движения

Светодиодная линейка

Статус полосы

Выбирает режим
