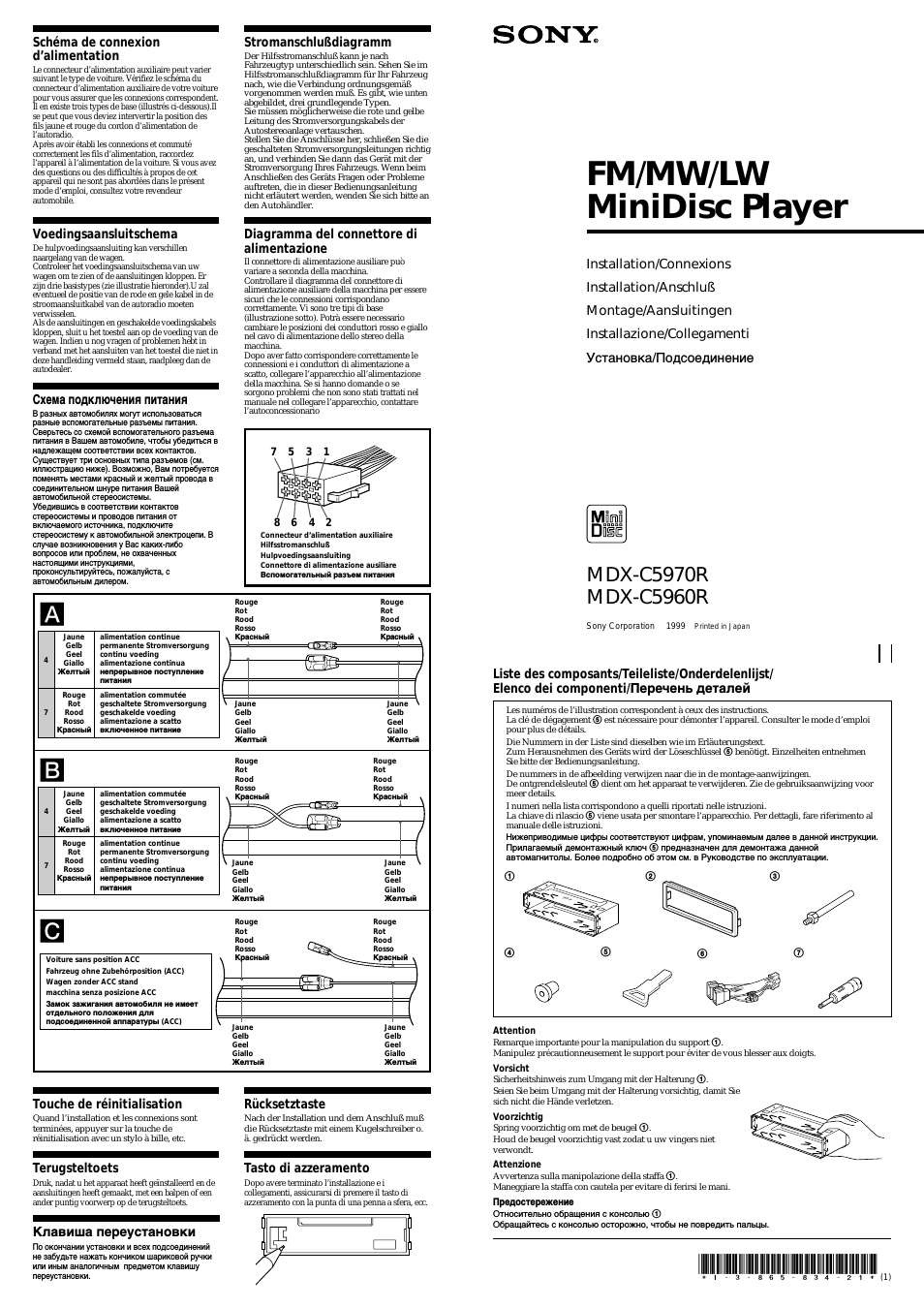

FM/MW/LW MiniDisc Player

Sony Corporation

1999

Printed in Japan

Liste des composants/Teileliste/Onderdelenlijst/
Elenco dei componenti/Перечень деталей

Les numéros de l’illustration correspondent à ceux des instructions La clé de dégagement 5 est nécessaire pour démonter l’appareil Consulter le mode d’emploi pour plus de détails Die Nummern in der Liste sind dieselben wie im Erläuterungstext Zum Herausnehmen des Geräts wird der Löseschlüssel 5 benötigt Einzelheiten entnehmen Sie bitte der Bedienungsanleitung De nummers in de afbeelding verwijzen naar die in de montage-aanwijzingen De ontgrendelsleutel 5 dient om het apparaat te verwijderen Zie de gebruiksaanwijzing voor meer details I numeri nella lista corrispondono a quelli riportati nelle istruzioni La chiave di rilascio 5 viene usata per smontare l’apparecchio Per dettagli fare riferimento al manuale delle istruzioni Нижеприводимые цифры соответствуют цифрам упоминаемым далее в данной инструкции Прилагаемый демонтажный ключ 5 предназначен для демонтажа данной автомагнитолы Более подробно об этом см в Руководстве по эксплуатации.

MDX-C5970R MDX-C5960R

Installation/Connexions

Installation/Anschluß

Montage/Aansluitingen

Installazione/Collegamenti

Установка/Подсоединение

Attention

Remarque importante pour la manipulation du support 1. Manipulez précautionneusement le support pour éviter de vous blesser aux doigts.

Vorsicht

Sicherheitshinweis zum Umgang mit der Halterung 1. Seien Sie beim Umgang mit der Halterung vorsichtig damit Sie sich nicht die Hände verletzen.

Voorzichtig

Spring voorzichtig om met de beugel 1. Houd de beugel voorzichtig vast zodat u uw vingers niet verwondt.

Attenzione

Avvertenza sulla manipolazione della staffa 1. Maneggiare la staffa con cautela per evitare di ferirsi le mani.

Предостережение

Относительно обращения с консолью 1 Обращайтесь с консолью осторожно чтобы не повредить пальцы.

Schéma de connexion d’alimentation

Le connecteur d’alimentation auxiliaire peut varier suivant le type de voiture Vérifiez le schéma du connecteur d’alimentation auxiliaire de votre voiture pour vous assurer que les connexions correspondent Il en existe trois types de base (illustrés ci-dessous).Il se peut que vous deviez intervertir la position des fils jaune et rouge du cordon d’alimentation de l’autoradio Après avoir établi les connexions et commuté
correctement les fils d’alimentation raccordez l’appareil à l’alimentation de la voiture Si vous avez des questions ou des difficultés à propos de cet appareil qui ne sont pas abordées dans le présent mode d’emploi consultez votre revendeur automobile.

Stromanschlußdiagramm

Der Hilfsstromanschluß kann je nach Fahrzeugtyp unterschiedlich sein Sehen Sie im Hilfsstromanschlußdiagramm für Ihr Fahrzeug nach wie die Verbindung ordnungsgemäß
vorgenommen werden muß Es gibt wie unten abgebildet drei grundlegende Typen Sie müssen möglicherweise die rote und gelbe Leitung des Stromversorgungskabels der Autostereoanlage vertauschen Stellen Sie die Anschlüsse her schließen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung Ihres Fahrzeugs Wenn beim Anschließen des Geräts Fragen oder Probleme auftreten die in dieser Bedienungsanleitung nicht erläutert werden wenden Sie sich bitte an den Autohändler.

Voedingsaansluitschema

De hulpvoedingsaansluiting kan verschillen naargelang van de wagen Controleer het voedingsaansluitschema van uw wagen om te zien of de aansluitingen kloppen Er zijn drie basistypes (zie illustratie hieronder).U zal eventueel de positie van de rode en gele kabel in de stroomaansluitkabel van de autoradio moeten verwisselen Als de aansluitingen en geschakelde voedingskabels kloppen sluit u het toestel aan op de voeding van de wagen Indien u nog vragen of problemen hebt in verband met het aansluiten van het toestel die niet in deze handleiding vermeld staan raadpleeg dan de autodealer.

Diagramma del connettore di alimentazione

Il connettore di alimentazione ausiliare può
variare a seconda della macchina Controllare il diagramma del connettore di alimentazione ausiliare della macchina per essere sicuri che le connessioni corrispondano correttamente Vi sono tre tipi di base (illustrazione sotto) Potrà essere necessario cambiare le posizioni dei conduttori rosso e giallo nel cavo di alimentazione dello stereo della macchina Dopo aver fatto corrispondere correttamente le connessioni e i conduttori di alimentazione a scatto collegare l’apparecchio all’alimentazione della macchina Se si hanno domande o se sorgono problemi che non sono stati trattati nel manuale nel collegare l’apparecchio contattare l’autoconcessionario

Схема подключения питания

В разных автомобилях могут использоваться разные вспомогательные разъемы питания Сверьтесь со схемой вспомогательного разъема питания в Вашем автомобиле чтобы убедиться в надлежащем соответствии всех контактов Существует три основных типа разъемов (см. иллюстрацию ниже) Возможно Вам потребуется поменять местами красный и желтый провода в соединительном шнуре питания Вашей автомобильной стереосистемы Убедившись в соответствии контактов стереосистемы и проводов питания от включаемого источника подключите стереосистему к автомобильной электроцепи В случае возникновения у Вас каких-либо вопросов или проблем не охваченных настоящими инструкциями проконсультируйтесь пожалуйста с автомобильным дилером.

Connecteur d’alimentation auxiliaire Hilfsstromanschluß
Hulpvoedingsaansluiting Connettore di alimentazione ausiliare Вспомогательный разъем питания

Jaune

Gelb Geel

Giallo

Желтый

Rouge

Rood

Rosso

Красный alimentation continue permanente Stromversorgung continu voeding alimentazione continua непрерывное поступление питания alimentation commutée geschaltete Stromversorgung geschakelde voeding alimentazione a scatto включенное питание

Rouge Rot Rood Rosso Красный

Jaune

Gelb Geel

Giallo

Желтый

Rouge

Rood

Rosso

Красный alimentation commutée geschaltete Stromversorgung geschakelde voeding alimentazione a scatto включенное питание alimentation continue permanente Stromversorgung continu voeding alimentazione continua непрерывное поступление питания

Rouge Rot Rood Rosso Красный

Rouge Rot Rood Rosso Красный

Rouge Rot Rood Rosso Красный

Voiture sans position ACC

Fahrzeug ohne Zubehörposition (ACC)
Wagen zonder ACC stand macchina senza posizione ACC

Замок зажигания автомобиля не имеет отдельного положения для подсоединенной аппаратуры (ACC)

Rouge Rot Rood Rosso Красный

Rouge Rot Rood Rosso Красный

Touche de réinitialisation

Quand l’installation et les connexions sont terminées appuyer sur la touche de réinitialisation avec un stylo à bille etc.

Rücksetztaste

Nach der Installation und dem Anschluß muß
die Rücksetztaste mit einem Kugelschreiber o. ä gedrückt werden.

Terugsteltoets

Druk nadat u het apparaat heeft geïnstalleerd en de aansluitingen heeft gemaakt met een balpen of een ander puntig voorwerp op de terugsteltoets.

Tasto di azzeramento

Dopo avere terminato l’installazione e i collegamenti assicurarsi di premere il tasto di azzeramento con la punta di una penna a sfera ecc.

Клавиша переустановки

По окончании установки и всех подсоединений не забудьте нажать кончиком шариковой ручки или иным аналогичным предметом клавишу переустановки.

Jaune Gelb Geel Giallo Желтый

Jaune Gelb Geel Giallo Желтый

Jaune Gelb Geel Giallo Желтый

Jaune Gelb Geel Giallo Желтый

Jaune Gelb Geel Giallo Желтый

Jaune Gelb Geel Giallo Желтый
