Кр/Роз – питание устройства. В цепь этого провода включен плавкий предохранитель номиналом 1 Ампер.
Подключается к проводу, на котором постоянно присутствует напряжение бортовой сети автомобиля;
Желтый – положительный входной сигнал зажигания. Подключается к замку зажигания вместо провода IGN;
Синий – положительный выходной сигнал включения зажигания. Предназначен для включения реле,
имитирующего работу контактной группы замка зажигания (контакт 85 или 86). Второй контакт обмотки
реле (85 или 86) подключается к общему проводу. Один из нормально разомкнутых контактов реле
(контакт 87) подключается к проводу +BAT замка зажигания. Ко второму (контакт 30) подключается
провод, отключенный от контакта IGN замка зажигания.

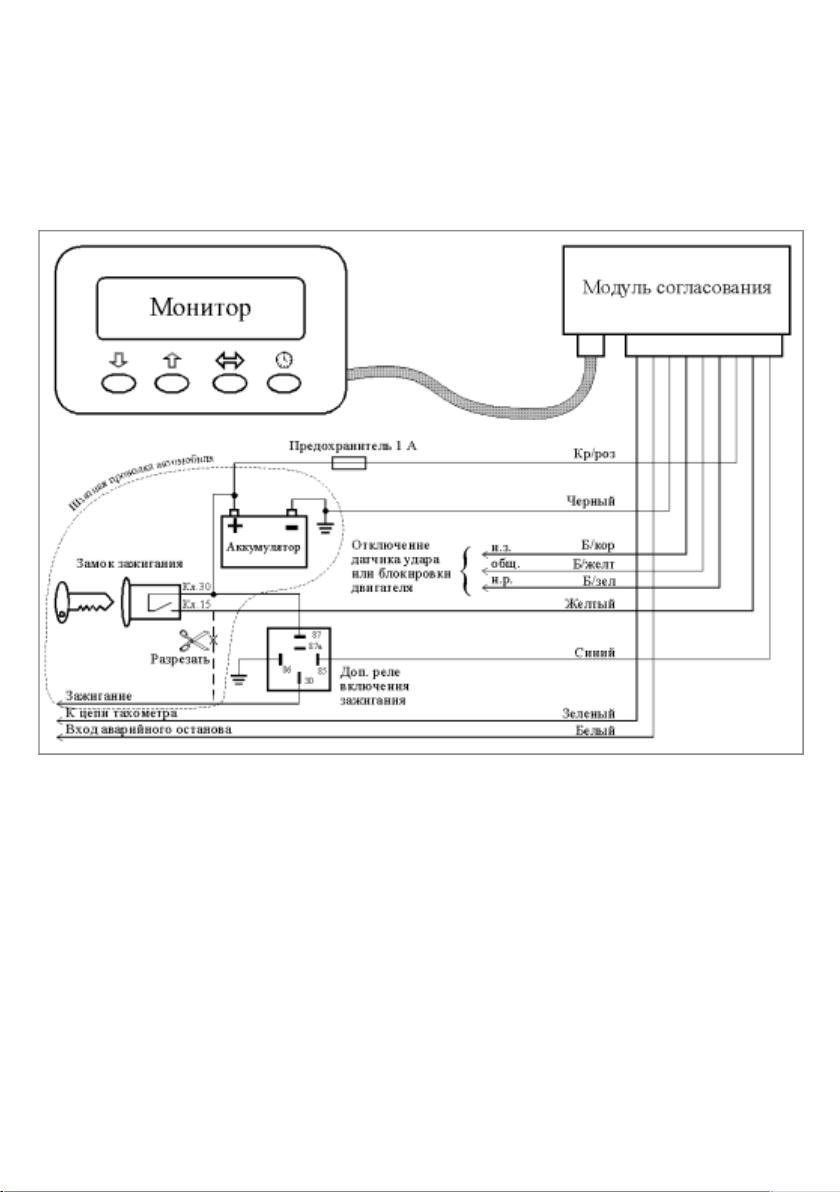

Абсолют TT-X. Схема подключения
