ЕВ 8363
Рабочий ход клапана через штифт (1.1) и рычаг (1) в виде вращательного движения передается на магнитную систему (2)
датчика положения Вследствие этого происходит изменение магнитного поля и соответствующее ему изменение напряжение в чувствительном элементе (2)
датчика работающем на эффекте Холла С помощью электронной схемы изменение напряжения преобразуется в стандартный токовый сигнал 4…20 мА
Для установки нулевой точки и диапазона отклонения в датчике положения предусмотрены 4 микропереключателя для грубой настройки и 2 потенциометра для точной настройки С помощью специального штекера включаемого прямо или с поворотом на 180º задается либо прямая либо обратная передаточная характеристика
Это позволяет сигнализировать о закрытом состоянии клапана либо током 4 мА либо 20 мА

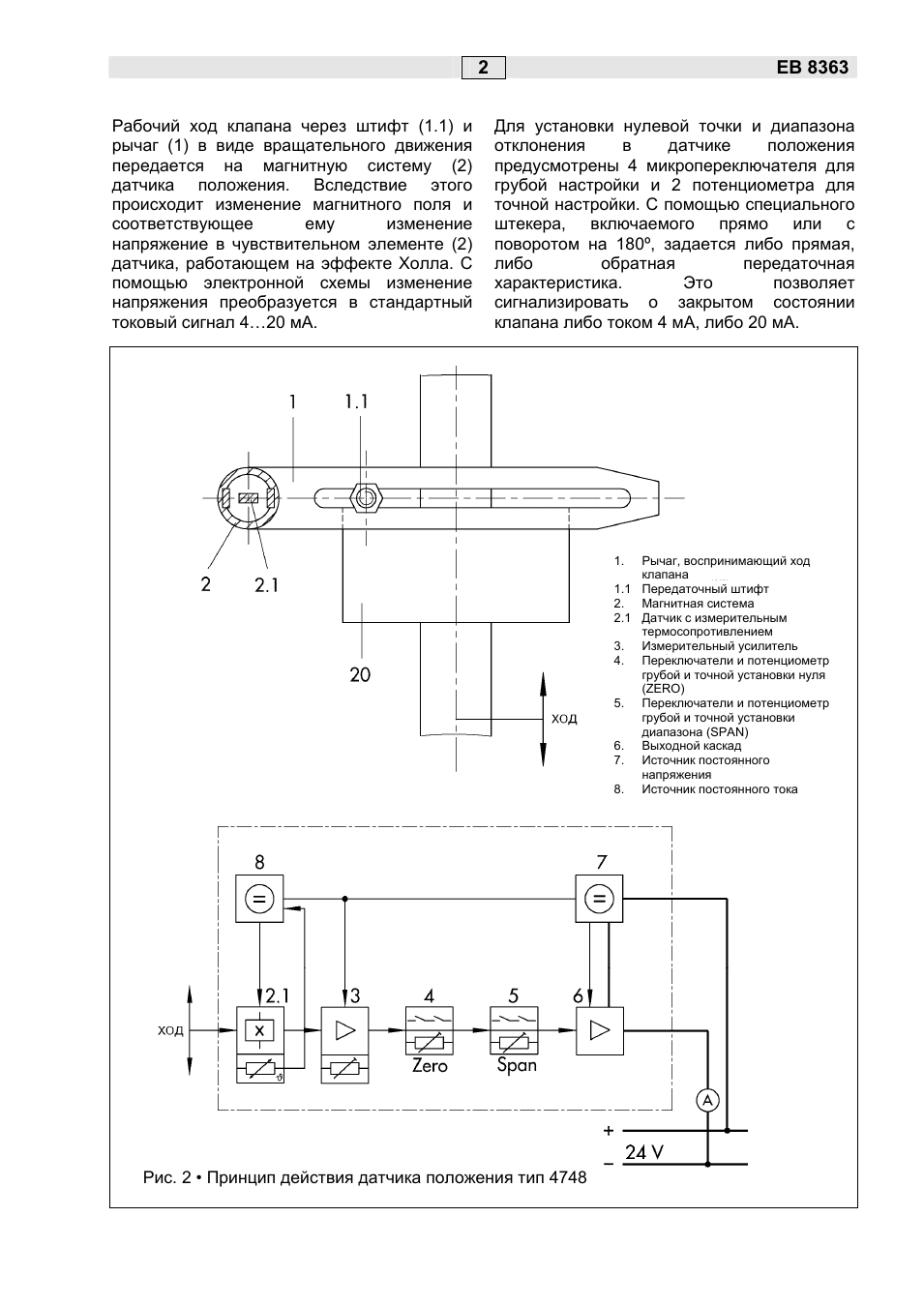

Рис 2 • Принцип действия датчика положения тип 4748 1
Рычаг воспринимающий ход клапана 1.1 Передаточный штифт 2
Магнитная система 2.1 Датчик с измерительным термосопротивлением 3
Измерительный усилитель 4
Переключатели и потенциометр грубой и точной установки нуля (ZERO) 5
Переключатели и потенциометр грубой и точной установки диапазона (SPAN) 6
Выходной каскад 7
Источник постоянного напряжения 8
Источник постоянного тока
