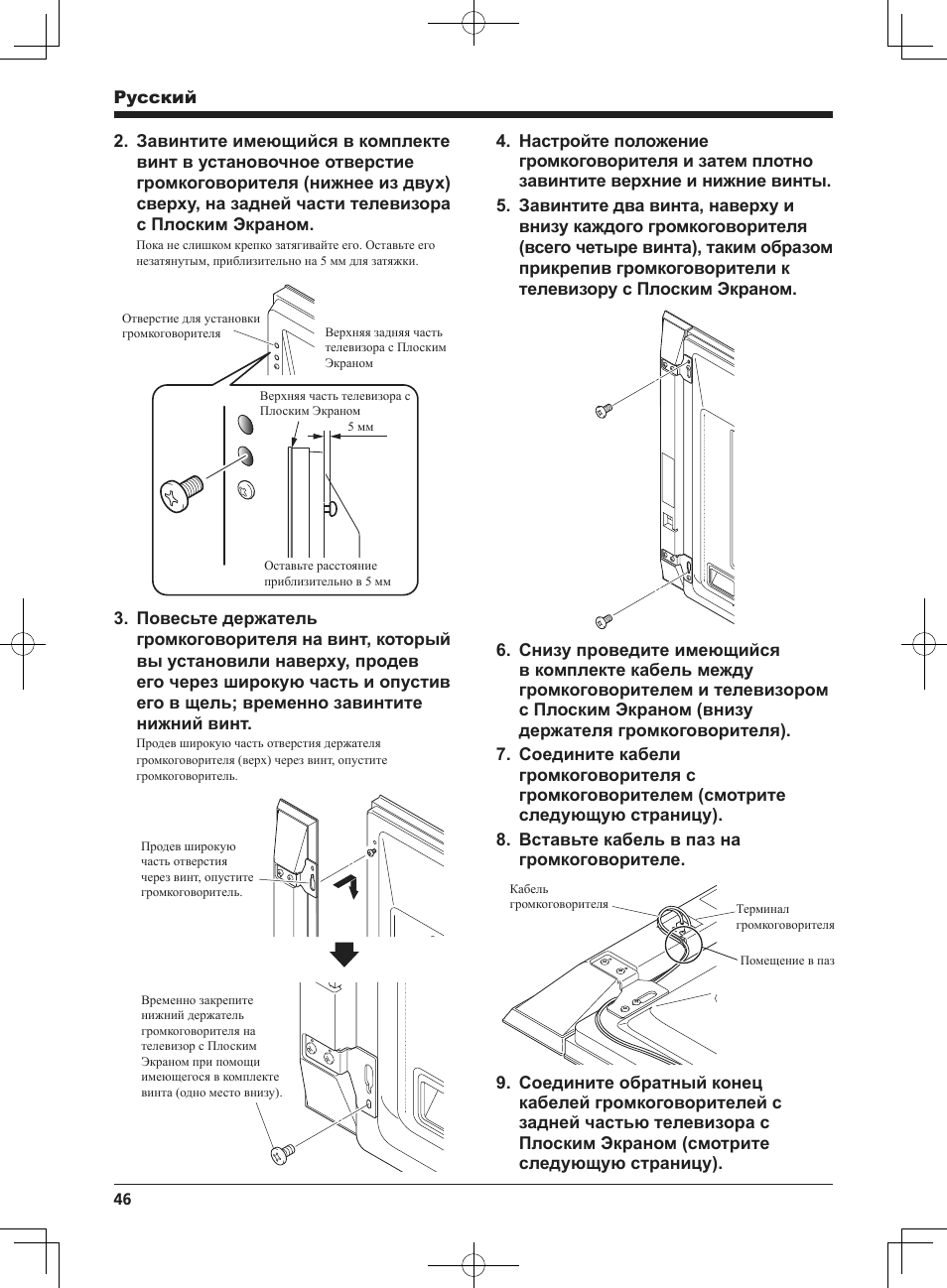

Инструкция по эксплуатации Pioneer PDP-S64 — страница 4

Pyccкий

2 Завинтите имеющийся в комплекте винт в установочное отверстие громкоговорителя (нижнее из двух) сверху на задней части телевизора с Плоским Экраном.

Пока не слишком крепко затягивайте его Оставьте его незатянутым приблизительно на 5 мм для затяжки.

5 мм

Верхняя задняя часть телевизора с Плоским

Экраном

Верхняя часть телевизора с

Плоским Экраном

Отверстие для установки громкоговорителя

Оставьте расстояние приблизительно в 5 мм

3 Повесьте держатель громкоговорителя на винт который вы установили наверху продев его через широкую часть и опустив его в щель; временно завинтите нижний винт.

Продев широкую часть отверстия держателя громкоговорителя (верх) через винт опустите громкоговоритель.

Временно закрепите нижний держатель громкоговорителя на телевизор с Плоским

Экраном при помощи имеющегося в комплекте винта (одно место внизу).

Продев широкую часть отверстия через винт опустите громкоговоритель.

4 Настройте положение громкоговорителя и затем плотно завинтите верхние и нижние винты.

5 Завинтите два винта наверху и внизу каждого громкоговорителя (всего четыре винта) таким образом прикрепив громкоговорители к телевизору с Плоским Экраном.

6 Снизу проведите имеющийся в комплекте кабель между громкоговорителем и телевизором с Плоским Экраном (внизу держателя громкоговорителя).

7 Соедините кабели громкоговорителя с громкоговорителем (смотрите следующую страницу).

8 Вставьте кабель в паз на громкоговорителе.

Терминал громкоговорителя

Помещение в паз

Кабель громкоговорителя

9 Соедините обратный конец кабелей громкоговорителей с задней частью телевизора с

Плоским Экраном (смотрите следующую страницу).
