Pyccкий

Py ccкий

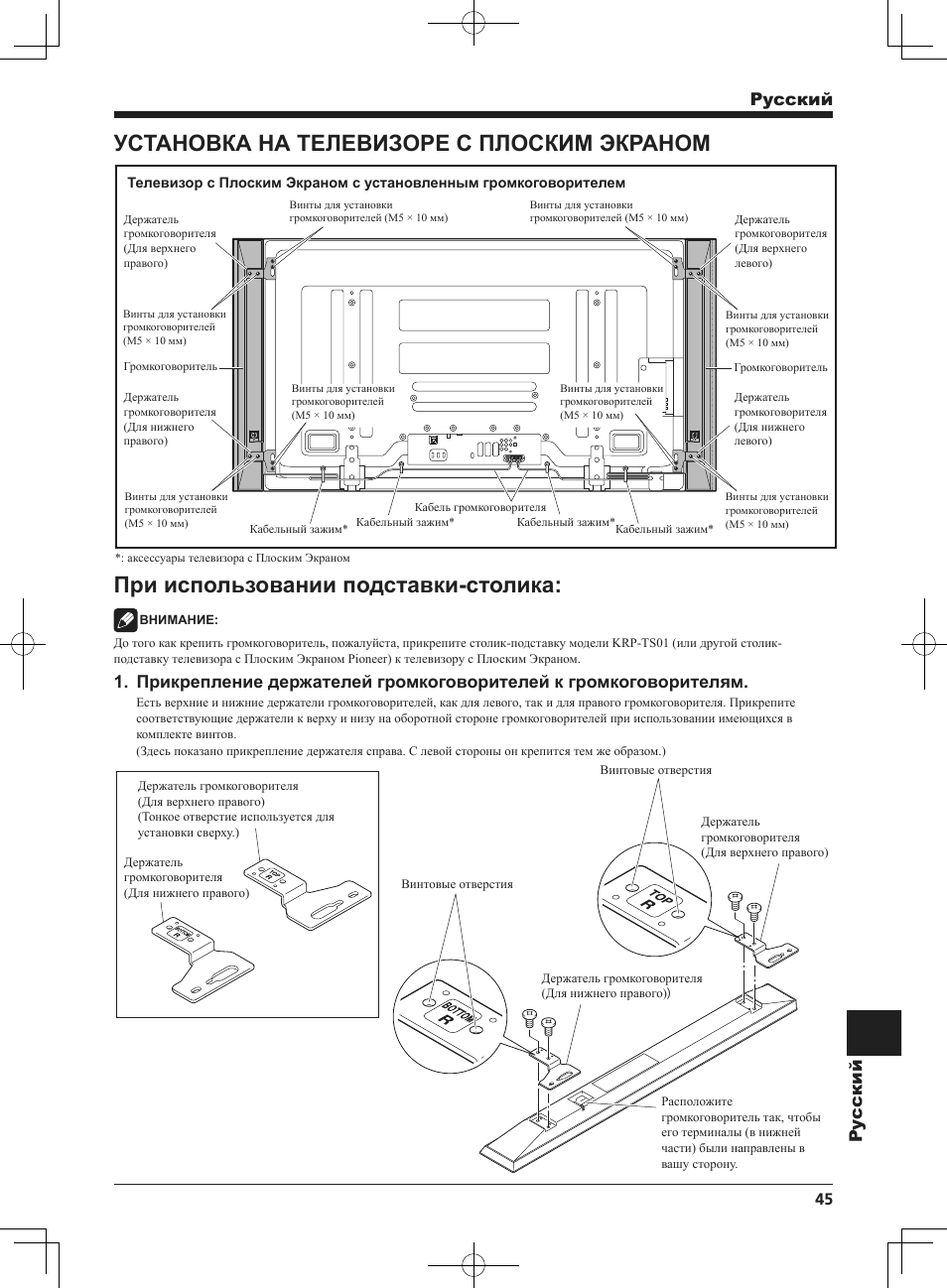

УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ

Телевизор с Плоским Экраном с установленным громкоговорителем

Громкоговоритель

Громкоговоритель

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Кабельный зажим*

Кабельный зажим*

Кабельный зажим*

Кабельный зажим*

Кабель громкоговорителя

Винты для установки громкоговорителей (M5 × 10 мм)

Винты для установки громкоговорителей (M5 × 10 мм)

Держатель громкоговорителя (Для верхнего правого)

Держатель громкоговорителя (Для нижнего правого)

Держатель громкоговорителя (Для нижнего левого)

Держатель громкоговорителя (Для верхнего левого)

*: аксессуары телевизора с Плоским Экраном

При использовании подставки-столика:

ВНИМАНИЕ:

До того как крепить громкоговоритель пожалуйста прикрепите столик-подставку модели KRP-TS01 (или другой столикподставку телевизора с Плоским Экраном Pioneer) к телевизору с Плоским Экраном.

1 Прикрепление держателей громкоговорителей к громкоговорителям.

Есть верхние и нижние держатели громкоговорителей как для левого так и для правого громкоговорителя Прикрепите соответствующие держатели к верху и низу на оборотной стороне громкоговорителей при использовании имеющихся в комплекте винтов

(Здесь показано прикрепление держателя справа С левой стороны он крепится тем же образом.)

Держатель громкоговорителя (Для нижнего правого)

Держатель громкоговорителя (Для нижнего правого)�

Расположите громкоговоритель так чтобы его терминалы (в нижней части) были направлены в вашу сторону.

Держатель громкоговорителя (Для верхнего правого)

(Тонкое отверстие используется для установки сверху.)

Держатель громкоговорителя (Для верхнего правого)

Винтовые отверстия

Винтовые отверстия
