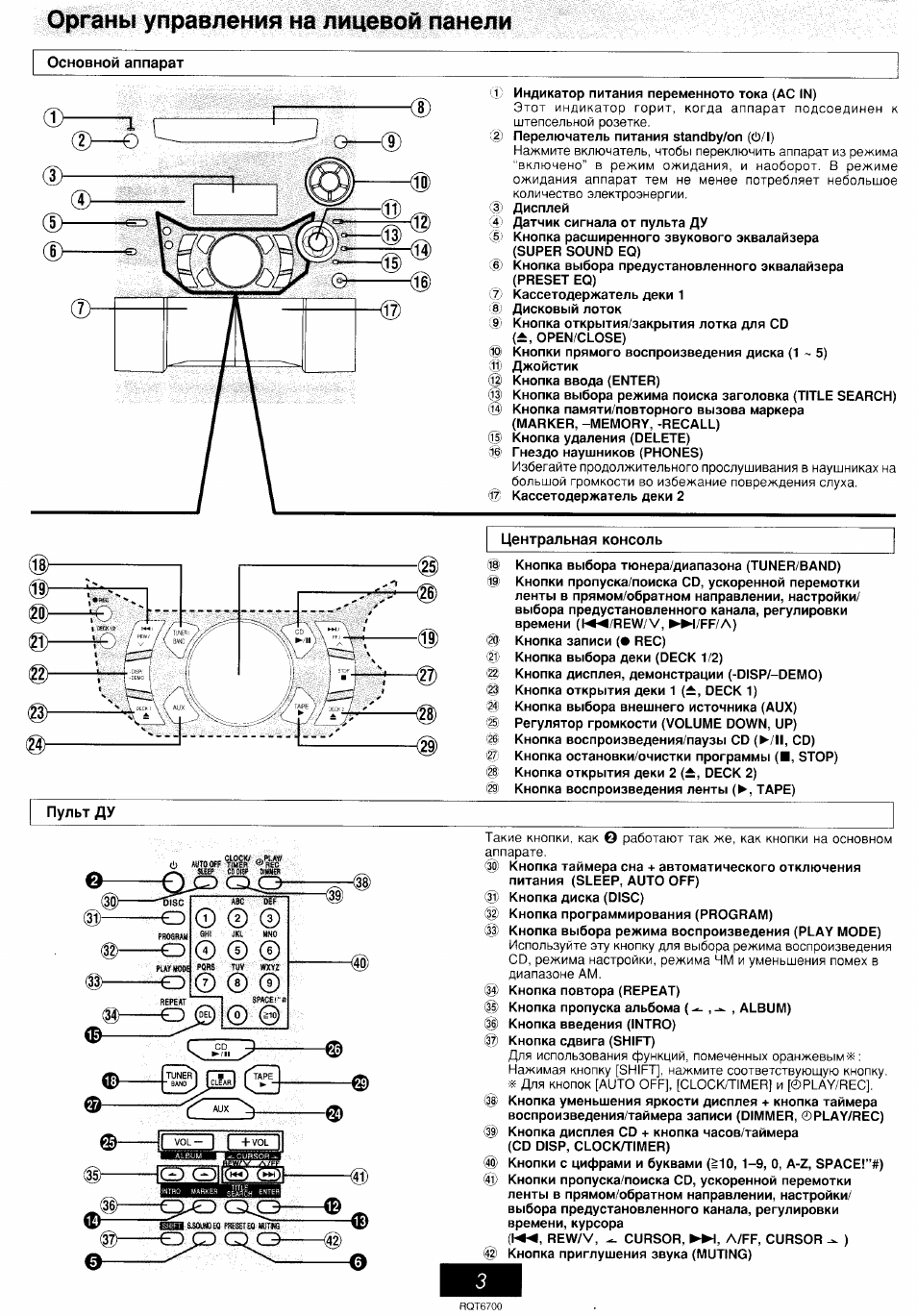

Органы управления на лицевой панели

Основной аппарат (1>

(2>^

О—(D

;i6)

Индикатор питания переменното тока (АС IN)
Этот индикатор горит когда аппарат подсоединен к штепсельной розетке Перелючатель питания standby/on (0/1)
Нажмите включатель чтобы переключить аппарат из режима “включено” в режим ожидания и наоборот В режиме ожидания аппарат тем не менее потребляет небольшое количество электроэнергии.

Дисплей Датчик сигнала от пульта ДУ Кнопка расширенного звукового эквалайзера (SUPER SOUND EQ)
Кнопка выбора предустановленного эквалайзера (PRESET EQ)
Кассетодержатель деки 1 Дисковый лоток Кнопка открытия/закрытия лотка для CD (^ OPEN/CLOSE)
Кнопки прямого воспроизведения диска (1 ~ 5)
Джойстик Кнопка ввода (ENTER)
Кнопка выбора режима поиска заголовка (TITLE SEARCH)
Кнопка памяти/повторного вызова маркера (MARKER MEMORY RECALL)
Кнопка удаления (DELETE)
Гнездо наушников (PHONES)
Избегайте продолжительного прослушивания в наушниках на большой громкости во избежание повреждения слуха Кассетодержатель деки 2

Центральная консоль

Кнопка выбора тюнера/диапазона (TUNER/BAND)
Кнопки пропуска/поиска CD ускоренной перемотки ленты в прямом/обратном направлении настройки/
выбора предустановленного канала регулировки времени (К^/РЕМУ/У ►►H/FF/Л)
Кнопка записи (• REC)
Кнопка выбора деки (DECK 1/2)
Кнопка дисплея демонстрации (-DISP DEMO)
Кнопка открытия деки 1 (¿ DECK 1)
Кнопка выбора внешнего источника (AUX)
Регулятор громкости (VOLUME DOWN UP)
Кнопка воспроизведения/паузы CD (b-ZII CD)
Кнопка остановки/очистки программы (■ STOP)
Кнопка открытия деки 2 {± DECK 2)
Кнопка воспроизведения ленты (Ь^ ТАРЕ)

Пульт ДУ

й) AUTO» TBiii ®Rïe

StttP и» Ш»»ЕЯ

аду шийя ишмьн

-QjZ)CZio

-'StSC I ÂiS

PUYMODi

PQfiS TUV WXYZ

—0^1© ®

Такие кнопки как 0 работают так же как кнопки на основном аппарате. ® Кнопка таймера сна + автоматического отключения питания (SLEEP AUTO OFF)

@) Кнопка диска (DISC)

Кнопка программирования (PROGRAM)
Кнопка выбора режима воспроизведения (PLAY MODE)
Используйте эту кнопку для выбора режима воспроизведения CD режима настройки режима ЧМ и уменьшения помех в диапазоне AM. Кнопка повтора (REPEAT)
Кнопка пропуска альбома (^ ^ ALBUM)
Кнопка введения (INTRO)
Кнопка сдвига (SHIFT)
Для использования функций помеченных оранжевым*:
Нажимая кнопку [SHIFT] нажмите соответствующую кнопку

* Для кнопок [AUTO OFF] [CLOCK/TIMER] и [©PLAY/REC]

Кнопка уменьшения яркости дисплея + кнопка таймера воспроизведения/таймера записи (DIMMER ©PLAY/REC)
Кнопка дисплея CD + кнопка часов/таймера (CD DISP CLOCKЯIMER)
Кнопки с цифрами и буквами (^10 1-9 О A-Z SPACE!”#)
Кнопки пропуска/поиска CD ускоренной перемотки ленты в прямом/обратном направлении настройки/
выбора предустановленного канала регулировки времени курсора (!◄◄ REW/V ^ CURSOR ►►! Л/FF CURSOR )
Кнопка приглушения звука (MUTING)
