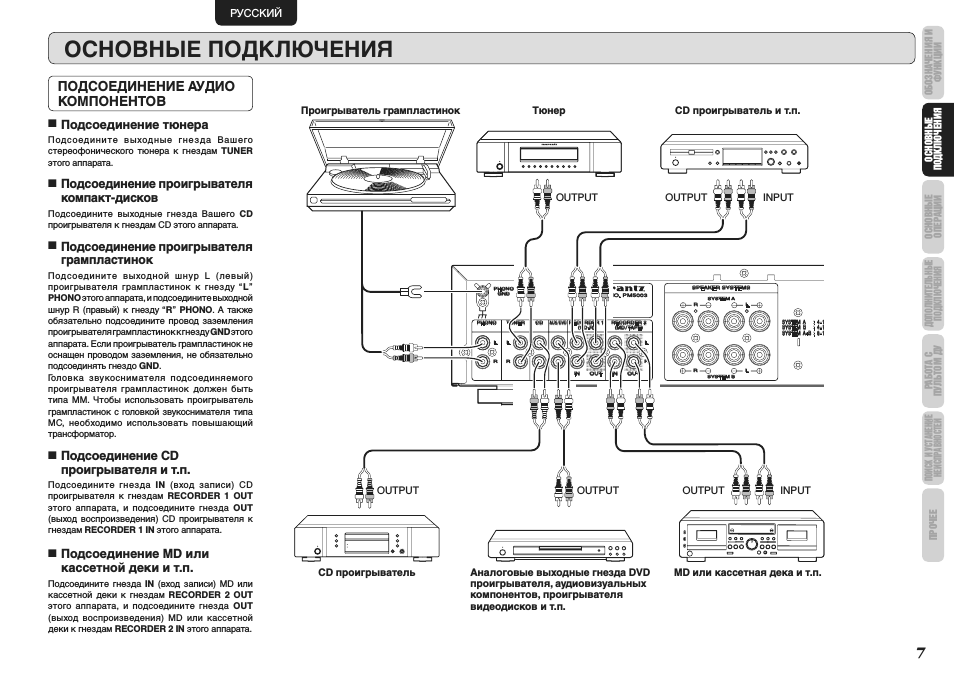

ОСНОВНЫЕ ПОДКЛЮЧЕНИЯ

PHONO

SPEAKER SYSTEMS

SYSTEM B

SYSTEM A

MODEL NO PM5003

PHONO

TUNER

AUX DVD

SYSTEM A

: 4 1

SYSTEM B : 4 1

SYSTEM A+B : 8 1

RECORDER 2

TAPE)

RECORDER 1

(CD-R)

Проигрыватель грампластинок

Тюнер

CD проигрыватель и т.п.

CD проигрыватель

Аналоговые выходные гнезда DVD проигрывателя аудиовизуальных компонентов проигрывателя видеодисков и т.п.

MD или кассетная дека и т.п.

OUTPUT

INPUT

OUTPUT

OUTPUT

OUTPUT

INPUT

OUTPUT

ПОДСОЕДИНЕНИЕ АУДИО

КОМПОНЕНТОВ

7 Подсоединение тюнера

Подсоедините выходные гнезда Вашего стереофонического тюнера к гнездам TUNER этого аппарата.

7 Подсоединение проигрывателя компакт-дисков

Подсоедините выходные гнезда Вашего CD проигрывателя к гнездам CD этого аппарата.

7 Подсоединение проигрывателя грампластинок

Подсоедините выходной шнур L (левый)
проигрывателя грампластинок к гнезду “L”
PHONO этого аппарата и подсоедините выходной шнур R (правый) к гнезду “R” PHONO А также обязательно подсоедините провод заземления проигрывателя грампластинок к гнезду GND этого аппарата Если проигрыватель грампластинок не оснащен проводом заземления не обязательно подсоединять гнездо GND. Головка звукоснимателя подсоединяемого проигрывателя грампластинок должен быть типа MM Чтобы использовать проигрыватель грампластинок с головкой звукоснимателя типа MC необходимо использовать повышающий трансформатор.

7 Подсоединение CD проигрывателя и т.п.

Подсоедините гнезда IN (вход записи) CD проигрывателя к гнездам RECORDER 1 OUT этого аппарата и подсоедините гнезда OUT (выход воспроизведения) CD проигрывателя к гнездам RECORDER 1 IN этого аппарата.

7 Подсоединение MD или кассетной деки и т.п.

Подсоедините гнезда IN (вход записи) MD или кассетной деки к гнездам RECORDER 2 OUT этого аппарата и подсоедините гнезда OUT (выход воспроизведения) MD или кассетной деки к гнездам RECORDER 2 IN этого аппарата.
