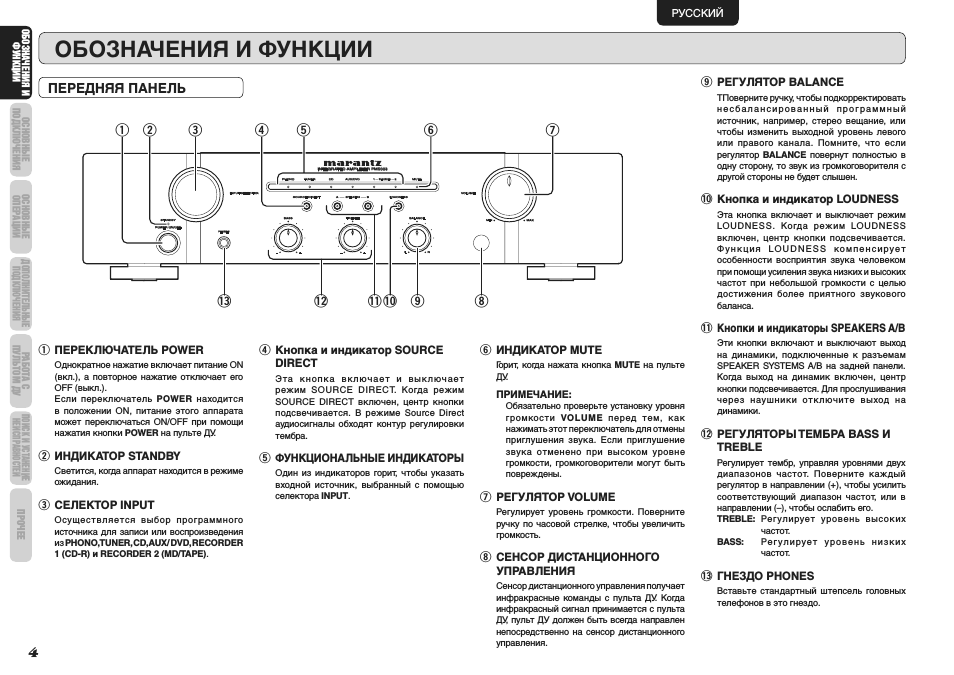

Инструкция по эксплуатации Marantz PM5003 — страница 4

ОСНОВНЫЕ

ПОДКЛЮЧЕНИЯ

ОСНОВНЫЕ

ОПЕР

АЦИИ

ДОПОЛНИТЕЛЬНЫЕ

ПОДКЛЮЧЕНИЯ

РАБОТ

ПУЛЬТОМ ДУ

ПОИСК И УСТ

АНЕНИЕ

НЕИСПР

АВНОСТЕЙ

ПРОЧЕЕ

ОБОЗНА

ЧЕНИЯ И

ФУНКЦИИ

РУССКИЙ

ОБОЗНАЧЕНИЯ И ФУНКЦИИ

ПЕРЕДНЯЯ ПАНЕЛЬ

ПЕРЕКЛЮЧАТЕЛЬ POWER

Однократное нажатие включает питание ON (вкл.) а повторное нажатие отключает его OFF (выкл.). Если переключатель POWER находится в положении ON питание этого аппарата может переключаться ON/OFF при помощи нажатия кнопки POWER на пульте ДУ.

ИНДИКАТОР STANDBY

Светится когда аппарат находится в режиме ожидания.

СЕЛЕКТОР INPUT

Осуществляется выбор программного источника для записи или воспроизведения из PHONO TUNER CD AUX DVD RECORDER 1 (CD-R) и RECORDER 2 (MD/TAPE).

Кнопка и индикатор SOURCE

DIRECT

Эта кнопка включает и выключает режим SOURCE DIRECT Когда режим SOURCE DIRECT включен центр кнопки подсвечивается В режиме Source Direct аудиосигналы обходят контур регулировки тембра.

ФУНКЦИОНАЛЬНЫЕ ИНДИКАТОРЫ

Один из индикаторов горит чтобы указать входной источник выбранный с помощью селектора INPUT.

ИНДИКАТОР MUTE

Горит когда нажата кнопка MUTE на пульте ДУ.

ПРИМЕЧАНИЕ:

Обязательно проверьте установку уровня громкости VOLUME перед тем как нажимать этот переключатель для отмены приглушения звука Если приглушение звука отменено при высоком уровне громкости громкоговорители могут быть повреждены.

РЕГУЛЯТОР VOLUME

Регулирует уровень громкости Поверните ручку по часовой стрелке чтобы увеличить громкость.

СЕНСОР ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

Сенсор дистанционного управления получает инфракрасные команды с пульта ДУ Когда инфракрасный сигнал принимается с пульта ДУ пульт ДУ должен быть всегда направлен непосредственно на сенсор дистанционного управления.

РЕГУЛЯТОР BALANCE

TПоверните ручку чтобы подкорректировать н е с б а л а н с и р о в а н н ы й п р о г ра м м н ы й источник например стерео вещание или чтобы изменить выходной уровень левого или правого канала Помните что если регулятор BALANCE повернут полностью в одну сторону то звук из громкоговорителя с другой стороны не будет слышен.

Кнопка и индикатор LOUDNESS

Эта кнопка включает и выключает режим LOUDNESS Когда режим LOUDNESS включен центр кнопки подсвечивается Ф у н к ц и я LO U D N E S S ко м п е н с и руе т особенности восприятия звука человеком при помощи усиления звука низких и высоких частот при небольшой громкости с целью достижения более приятного звукового баланса.

Кнопки и индикаторы SPEAKERS A/B

Эти кнопки включают и выключают выход на динамики подключенные к разъемам SPEAKER SYSTEMS A/B на задней панели Когда выход на динамик включен центр кнопки подсвечивается Для прослушивания через наушники отключите выход на динамики.

РЕГУЛЯТОРЫ ТЕМБРА BASS И

TREBLE

Регулирует тембр управляя уровнями двух диапазонов частот Поверните каждый регулятор в направлении (+) чтобы усилить соответствующий диапазон частот или в направлении (–) чтобы ослабить его TREBLE: Регулирует уровень высоких частот.

BASS:

Регулирует уровень низких частот.

ГНЕЗДО PHONES

Вставьте стандартный штепсель головных телефонов в это гнездо.

PHONES

LOUDNESS

VOLUME

MUTE

AUX/DVD

RECORDER

PHONO

TUNER

INPUT SELECTOR

INTEGRATED AMPLIFIER PM5003

BASS

POWER ON/OFF

TREBLE

BALANCE

STANDBY

SOURCE DIRECT

SPEAKERS
