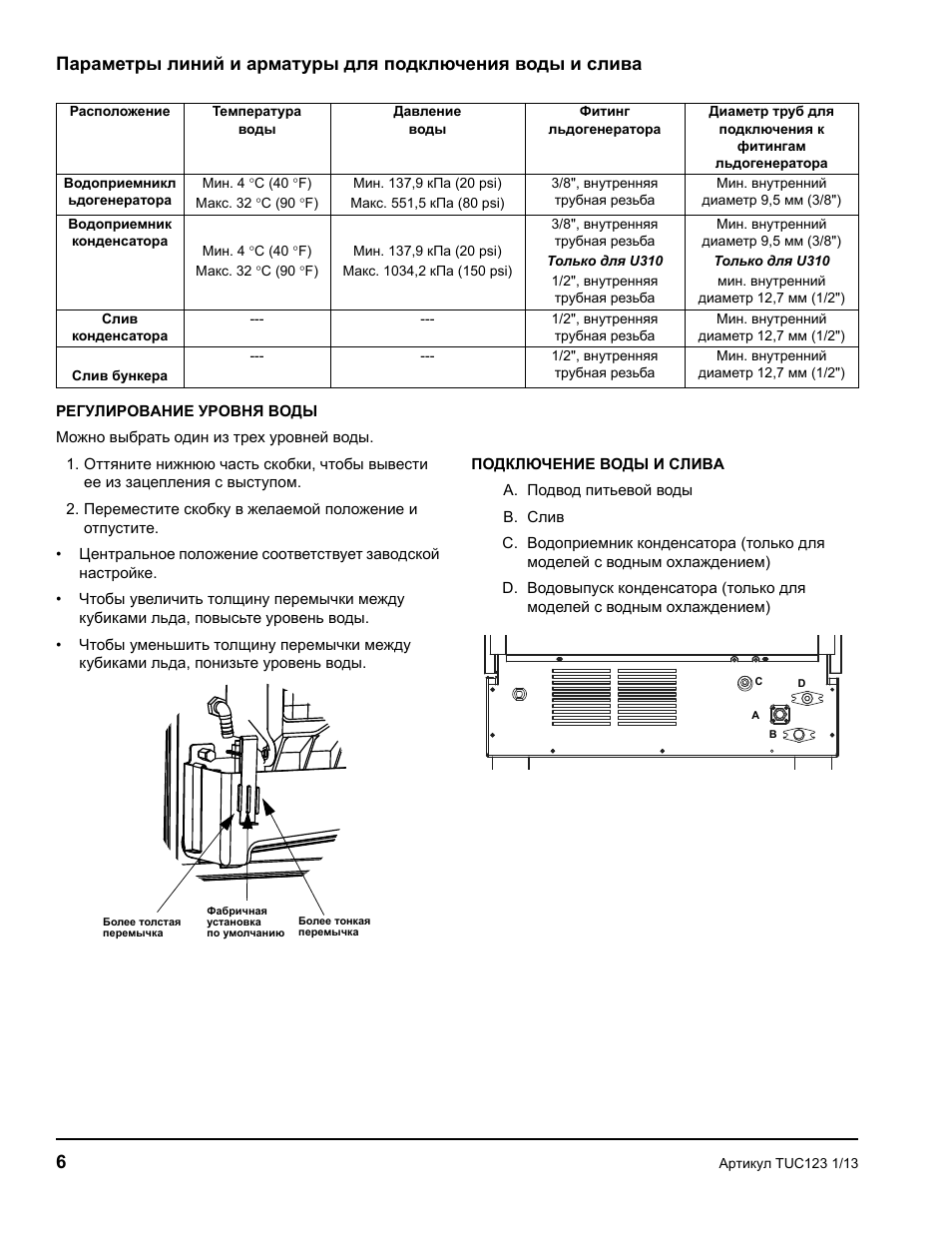

Инструкция по эксплуатации Manitowoc Ice U_series — страница 6

Артикул TUC123 1/13

Параметры линий и арматуры для подключения воды и слива

РЕГУЛИРОВАНИЕ УРОВНЯ ВОДЫ

Можно выбрать один из трех уровней воды 1 Оттяните нижнюю часть скобки чтобы вывести ее из зацепления с выступом 2 Переместите скобку в желаемой положение и отпустите.

Центральное положение соответствует заводской настройке

Чтобы увеличить толщину перемычки между кубиками льда повысьте уровень воды

Чтобы уменьшить толщину перемычки между кубиками льда понизьте уровень воды.

ПОДКЛЮЧЕНИЕ ВОДЫ И СЛИВА

A Подвод питьевой воды

B Слив

C Водоприемник конденсатора (только для моделей с водным охлаждением)

D Водовыпуск конденсатора (только для моделей с водным охлаждением)

Расположение

Teмпepaтypa воды

Дaвлeниe воды

Фитинг льдогенерaтора

Диаметр труб для подключения к фитингам льдогенератора

Водоприемникл ьдогенератора

Мин 4

C (40 F)

Макс 32

C (90 F)

Мин 137,9 кПа (20 psi)

Макс 551,5 кПа (80 psi)

3/8" внутренняя трубная резьба

Мин внутренний диаметр 9,5 мм (3/8")

Водоприемник конденсатора

Мин 4

C (40 F)

Макс 32

C (90 F)

Мин 137,9 кПа (20 psi)

Макс 1034,2 кПа (150 psi)

3/8" внутренняя трубная резьба

Только для U310

1/2" внутренняя трубная резьба

Мин внутренний диаметр 9,5 мм (3/8")

Только для U310

мин внутренний диаметр 12,7 мм (1/2")

Слив конденсатора

1/2" внутренняя трубная резьба

Мин внутренний диаметр 12,7 мм (1/2")

Слив бункера

1/2" внутренняя трубная резьба

Мин внутренний диаметр 12,7 мм (1/2")

Более тонкая

перемычка

Фабричная

установка

по умолчанию

Более толстая

перемычка
