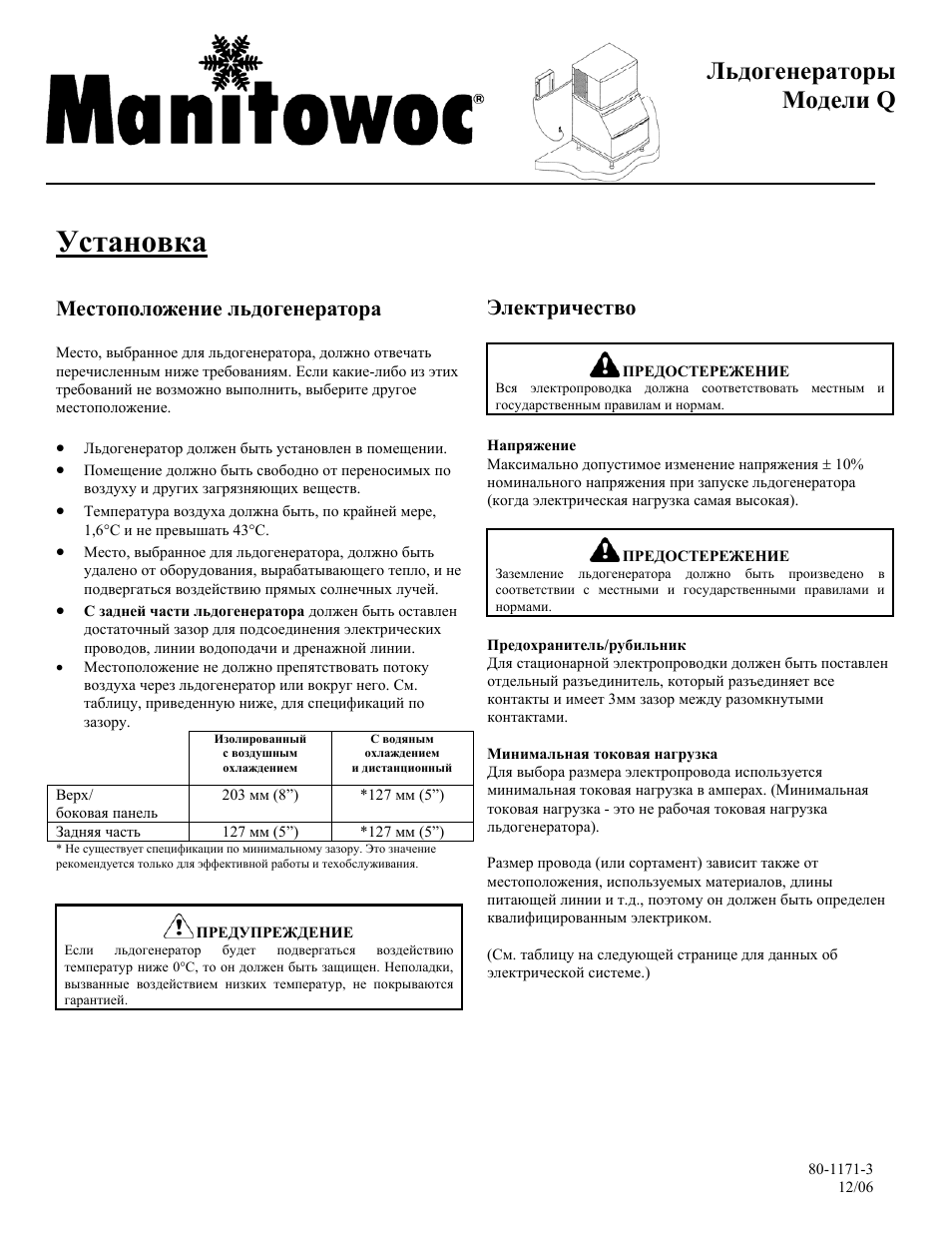

Инструкция по эксплуатации Manitowoc Ice Q_series_installation

Льдогенераторы

Модели Q

Установка

Местоположение льдогенератора

Место выбранное для льдогенератора должно отвечать перечисленным ниже требованиям Если какие-либо из этих требований не возможно выполнить выберите другое местоположение.

• Льдогенератор должен быть установлен в помещении.

• Помещение должно быть свободно от переносимых по воздуху и других загрязняющих веществ.

• Температура воздуха должна быть по крайней мере 1,6

°С и не превышать 43°С.

• Место выбранное для льдогенератора должно быть удалено от оборудования вырабатывающего тепло и не подвергаться воздействию прямых солнечных лучей.

• С задней части льдогенератора должен быть оставлен достаточный зазор для подсоединения электрических проводов линии водоподачи и дренажной линии.

• Местоположение не должно препятствовать потоку воздуха через льдогенератор или вокруг него См. таблицу приведенную ниже для спецификаций по зазору

Изолированный с воздушным охлаждением

С водяным охлаждением и дистанционный

Верх/
боковая панель 203 мм (8”)

*127 мм (5”)

Задняя часть 127 мм (5”)

*127 мм (5”)

* Не существует спецификации по минимальному зазору Это значение рекомендуется только для эффективной работы и техобслуживания.

ПРЕДУПРЕЖДЕНИЕ

Если льдогенератор будет подвергаться воздействию температур ниже 0

°С то он должен быть защищен Неполадки вызванные воздействием низких температур не покрываются гарантией

Электричество

ПРЕДОСТЕРЕЖЕНИЕ

Вся электропроводка должна соответствовать местным и государственным правилам и нормам.

Напряжение Максимально допустимое изменение напряжения

± 10% номинального напряжения при запуске льдогенератора (когда электрическая нагрузка самая высокая).

ПРЕДОСТЕРЕЖЕНИЕ

Заземление льдогенератора должно быть произведено в соответствии с местными и государственными правилами и нормами

Предохранитель/рубильник Для стационарной электропроводки должен быть поставлен отдельный разъединитель который разъединяет все контакты и имеет 3мм зазор между разомкнутыми контактами Минимальная токовая нагрузка Для выбора размера электропровода используется минимальная токовая нагрузка в амперах (Минимальная токовая нагрузка это не рабочая токовая нагрузка льдогенератора). Размер провода (или сортамент) зависит также от местоположения используемых материалов длины питающей линии и т.д поэтому он должен быть определен квалифицированным электриком. (См таблицу на следующей странице для данных об электрической системе.) 80-1171-3

12/06
