Антенна
телевизионная комнатная
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ.
Антенна телевизионная комнатная модель L907.10, L908.10 предназначена для
стационарного приёма цифровых сигналов вещательного телевидения стантарта
DVB-T, DVB-T2.
Диапазон частот, МГц
470-860
Цифровые каналы
21-61
2. УСТРОЙСТВО АНТЕННЫ.
L907.10
L908.10
c усилителем
Модель
7. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Антенна телевизионная комнатная исправна и признана годной.
Модель
Дата изготовления
Штамп ОТК
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации антенны 24 месяца со дня продажи, при
соблюдении требований и наличия настоящего руководства по эксплуатации.
Претензии по работе и предложения
следует направлять по адресу:
РОССИЯ, 142517, д. Улитино, д. 81,
Павлово-Посадский район,
Московской области,
ОАО "МЕТАЛЛОИЗДЕЛИЯ"
тел. (49643)5-92-96
e-mail: met_izdel@mail.ru
Дата продажи
Штамп торгующей организации

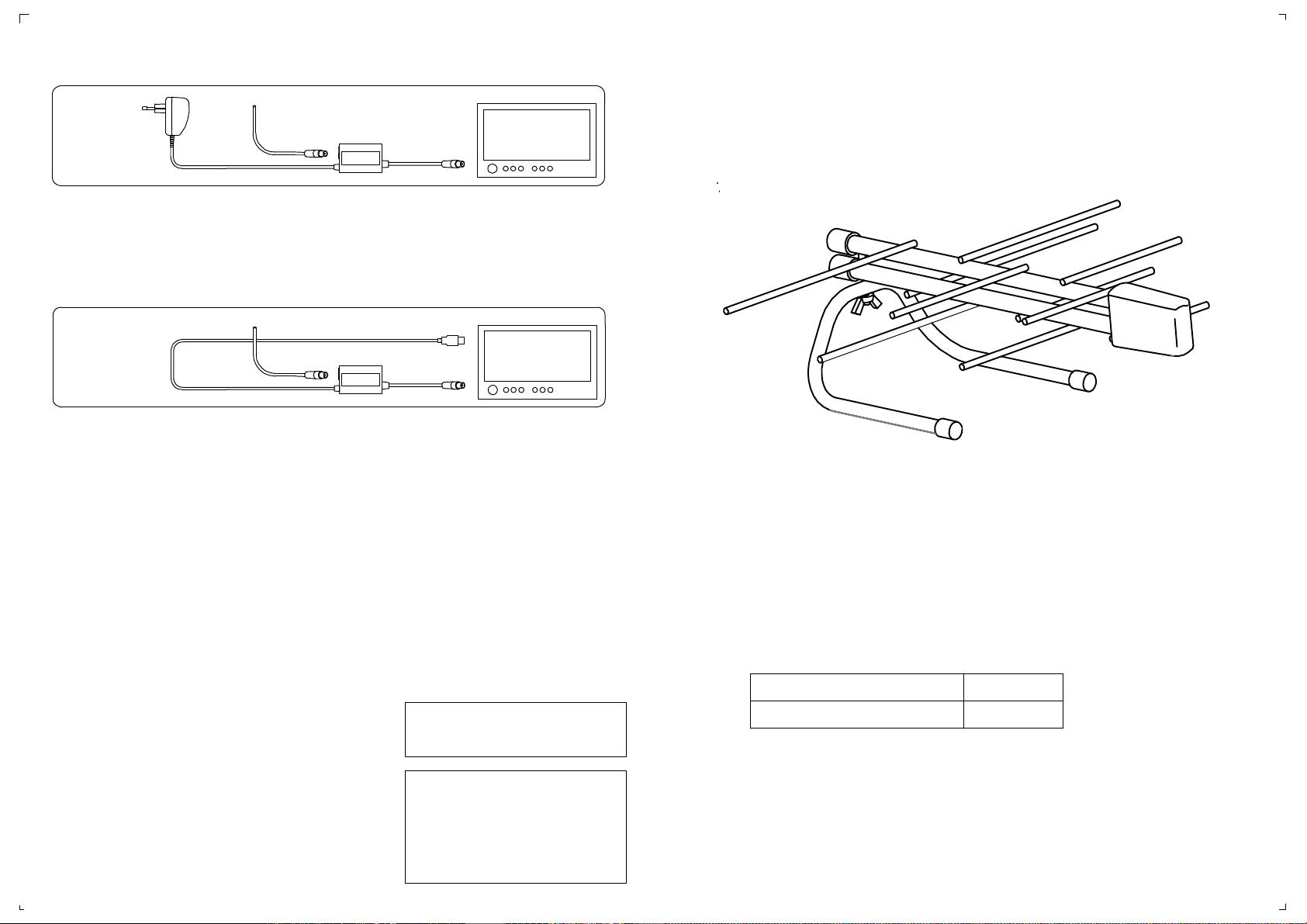

Рис. 1
Общий вид антенны показан на рис.1.
Полотно антенны образовано собирательной линией в виде двух труб,
расположенных одна над другой, к которым приварены по 5 вибраторов. Кабель
введён в одну из труб и в передней части антенны под колпачком припаивается
к концам труб (оплётка припаевается к трубе в которой находится кабель, центральная
жила к противоположной трубе).
ТВ
к антенне
Схема 3
сеть
220 В
инжектор
ТВ
к антенне
Схема 4
инжектор
USB
В случае, если в конструкции инжектора отсутствует источник питания, а имеется
соединитель USB (вилка), подключать антенну следует согласно схеме 4.
