Эфир-18 L031.18D Эфир-18А L035.18D

ЛК072.00.02 (04.12.2014 г.)

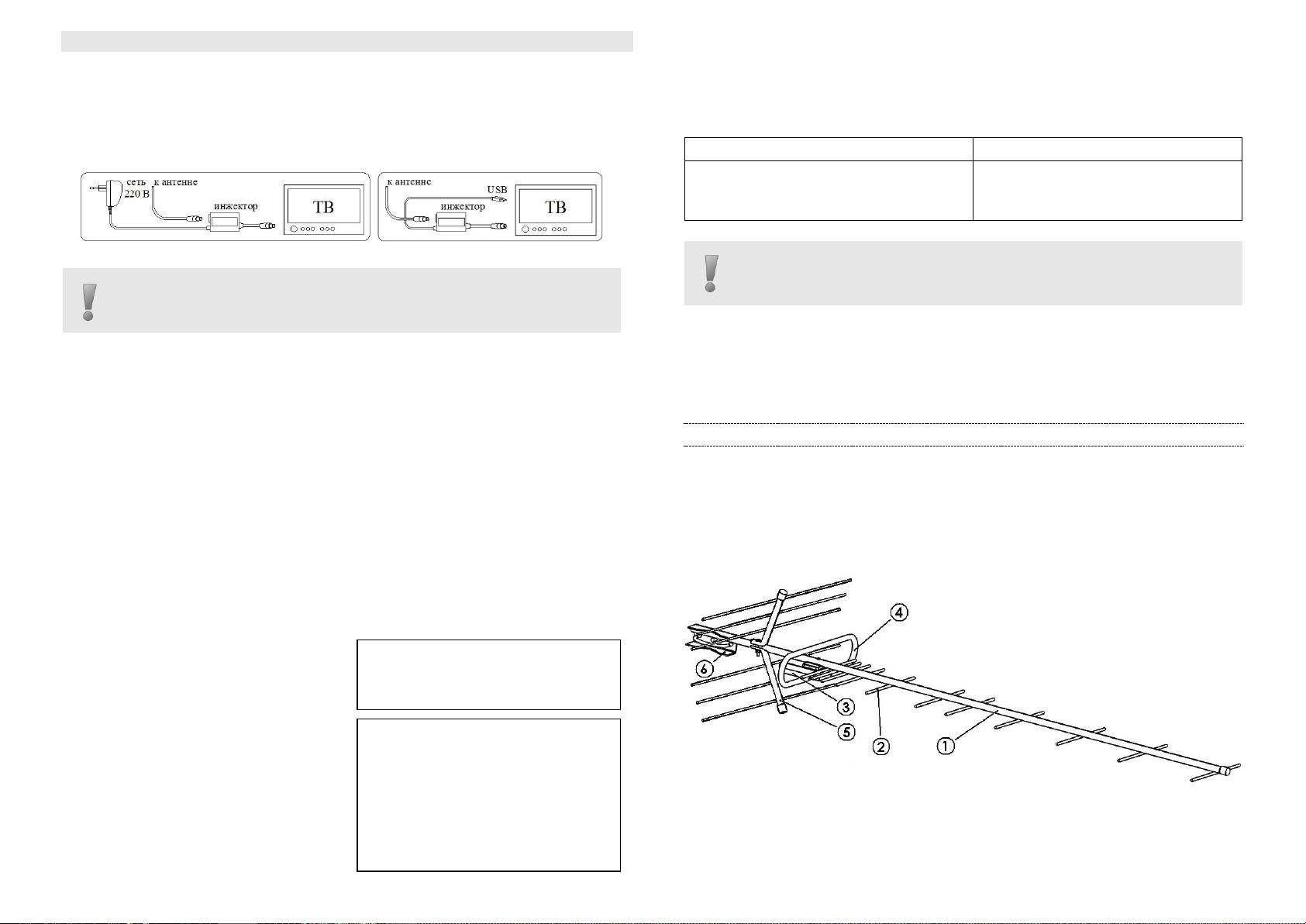

Для подключения антенны к телевизору через инжектор имеющий

источник питания +5В и антенную вилку следует пользоваться схемой 3.

Для подключения антенны к телевизору через инжектор имеющий

соединитель USB (вилка) и антенную вилку следует пользоваться схемой 4.

Схема 3

Схема 4

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Профилактический осмотр антенны необходимо производить не реже

одного раза в 6 месяцев. Особое внимание при осмотре необходимо

обращать на надежность крепления антенны, ее элементов, целостность

заземления.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Антенна телевизионная индивидуальная наружная исправна и признана

годной для эксплуатации.

Модель

Дата изготовления

Штамп ОТК

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации антенны 24 месяца со дня продажи при

соблюдении требований настоящего руководства по эксплуатации.

Претензии по работе и предложения

следует направлять по адресу:

РОССИЯ, 142517, д. Улитино, д. 81,

Павлово-Посадский район,

Московской области,

ОАО “МЕТАЛЛОИЗДЕЛИЯ”

тел. (49643)5-92-96

e-mail: met_izdel@mail.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. ОБЩИЕ СВЕДЕНИЯ

Антенна предназначена для стационарного приема цифровых сигналов в

формате DVB-T2, а так же для приема аналоговых сигналов вещательного

телевидения в дециметровом диапазоне частот ДМВ (UHF).

Диапазон частот, МГц

470 - 790

Цифровые каналы

21 - 60

Аналоговые каналы

21 - 60

Основные элементы антенны выполнены из стали, что обеспечивает

надежность конструкции. Для всех стальных элементов используются

технологии порошкового и гальванического покрытия, надежно

защищающие от коррозии.

2. УСТРОЙСТВО АНТЕННЫ

Конструкция антенны состоит из общей несущей трубы (1) к которой

приварены директоры (2), закреплена монтажная коробка (3) с

устанавливаемым петлевым вибратором (4). К трубе также крепятся два

полотна рефлекторов (5). Для установки на мачту антенна имеет узел

Запрещается использовать антенну без надежного защитного

заземления. При установке антенны необходимо соблюдать

правила техники безопасности при производстве высотных работ.

Антенны телевизионные индивидуальные наружные

Модель:

Эфир-18 L031.18D

Модель:

Эфир-18А L035.18D

Комплектуется

платой согласования LSS-020D

ЛК047.00.00

Комплектуется

усилителем LSA-025D

ЛК043.00.00

В случае замены платы согласования или усилителя при ремонте

антенны, в заказе на поставку следует указывать обозначение и

наименование (см. выделенный шрифт).

Штамп торгующей организации

Дата продажи

“_____’’_____________201 г.
