фольги с внутренней изоляции кабеля, если он присутствует.
6.3.2. Освободить центральную жилу кабеля от внутренней изоляции в
соответствии с рис.7.
6.3.3. Навернуть вилку F-разъема на
подготовленный конец кабеля. Обрезать
центральную жилу кабеля до размера 4 мм
(рис.8). Аккуратно обрезать выступающую
оплетку.
6.3.4. Установить переходник F-розетка – TV-
штекер.

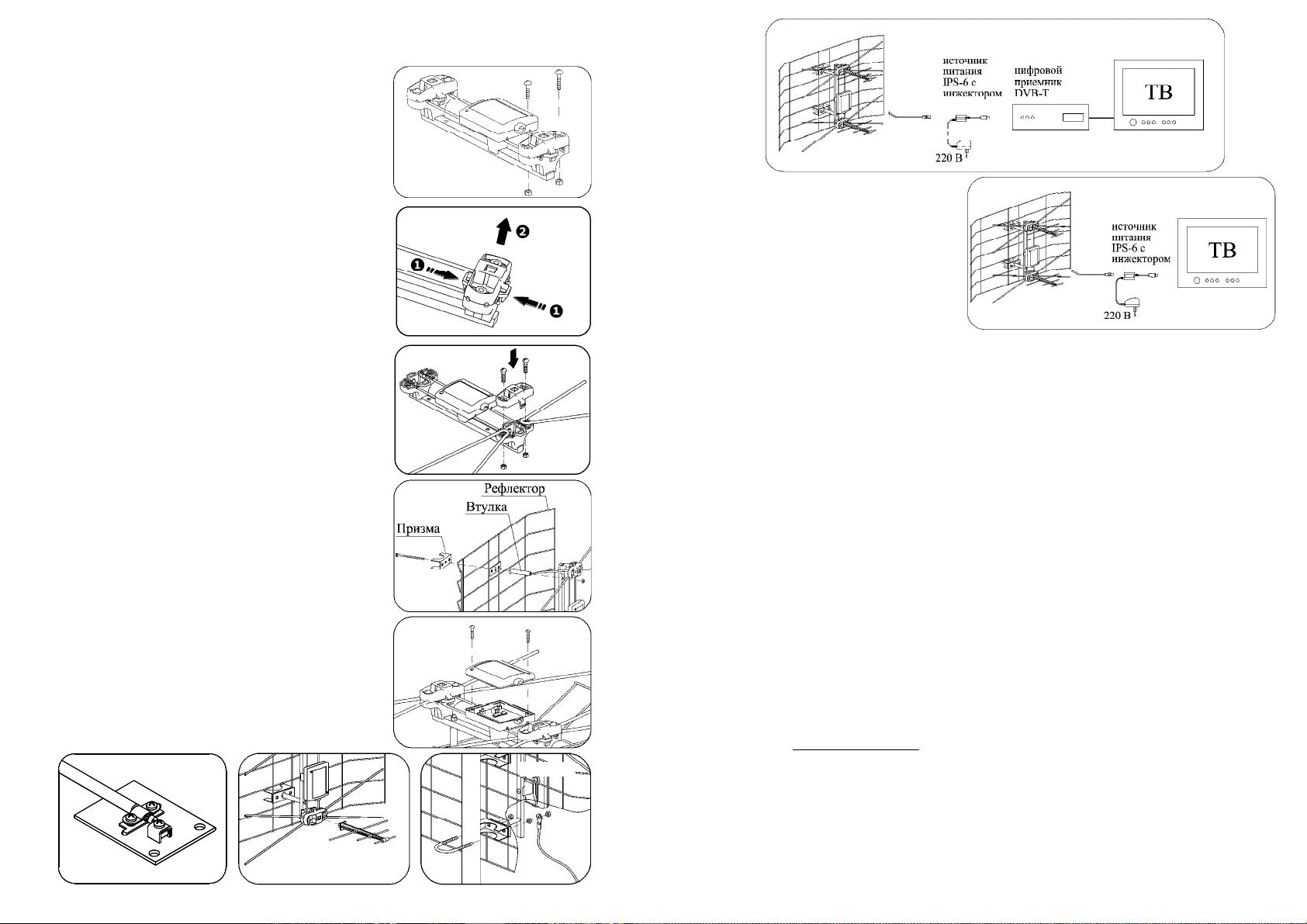

6.4. Отвернуть винты, скрепляющие крышки и
основания держателей (рис.9).
6.5. Снять по очереди все крышки держателей,
одновременно нажав на обе защелки каждой
крышки (рис.10).
6.6. Установить в основания держателей по два V-
образных вибратора (рис.11) и закрыть крышки
держателей. Скрепить крышки и основания
держателей при помощи винтов и гаек.
6.7. Соединить стойку, рефлектор и призмы через
втулки винтами и гайками (см. рис.12).
6.8. Снять крышку антенной коробки,
предварительно отвернув два самонарезающих
винта (рис.13).
6.9. Зафиксировать конец кабеля, разделанный
согласно пункту 6.2, на плате (рис.14).
Закрыть крышку антенной коробки и завернуть
самонарезающие винты.
6.10. Установить директоры в квадратные отверстия
держателей (рис.15).
6.11. Установить антенну на мачту или кронштейн,
закрепив при помощи скоб (см. рис.16).
6.12. Присоединить провод заземления к нижнему
узлу крепления антенны (см. рис.16).
6.13. Подключение пассивной антенны.
6.13.1. Для приема аналоговых сигналов
вещательного телевидения в дециметровом
диапазоне частот ДМВ (UHF) вставить TV-
штекер в антенную розетку телевизора.
6.13.2. Для приема цифровых сигналов в
формате DVB-T подключить антенну к
цифровому приемнику.
6.14. Подключение активной антенны.
6.14.1. Для приема цифровых сигналов в
формате DVB-T подключите антенну
согласно схеме, представленной на рис.17.
ВНИМАНИЕ! Электропитание антенны от
источника питания IPS-6 требуется только
в том случае, если у цифрового приемника
отсутствует опция подачи электропитания
(5В) на антенный вход цифрового
приемника.
Рис.
9
Рис.
10
Рис.
11
Рис.
12
Рис.
13
Рис.
14
Рис.
15
Рис.
16
6.14.2. Для приема аналоговых
сигналов вещательного
телевидения в
дециметровом диапазоне
частот ДМВ (UHF)
подключите антенну
согласно схеме,
представленной на рис.18.
6.15. Сориентировать антенну на
телецентр по наилучшему
качеству изображения на
экране телевизора.
Окончательно зафиксировать антенну.
6.16. Закрепить кабель снижения в нескольких местах, не допуская его
передавливания.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Профилактический осмотр антенны необходимо производить не реже одного раза в
полгода. Особое внимание при осмотре необходимо обращать на надежность
крепления антенны, ее элементов, целостность заземления.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Антенна телевизионная индивидуальная наружная признана годной для
эксплуатации.
Модель
Дата изготовления
Штамп ОТК
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1. Гарантийный срок эксплуатации антенны 24 месяца со дня продажи при
соблюдении требований настоящего руководства по эксплуатации.
9.2. Претензии по работе и предложения следует направлять по адресу:
Россия, 142517, д. Улитино, д. 81,
Павлово-Посадский район, Московской области,
ОАО “МЕТАЛЛОИЗДЕЛИЯ”
тел. (49643) 5-92-96
e-mail: met_izdel@mail.ru
Рис.
17
Рис.
18
Штамп торгующей
организации _______________________________
Дата продажи “_____’’_____________201 г.
