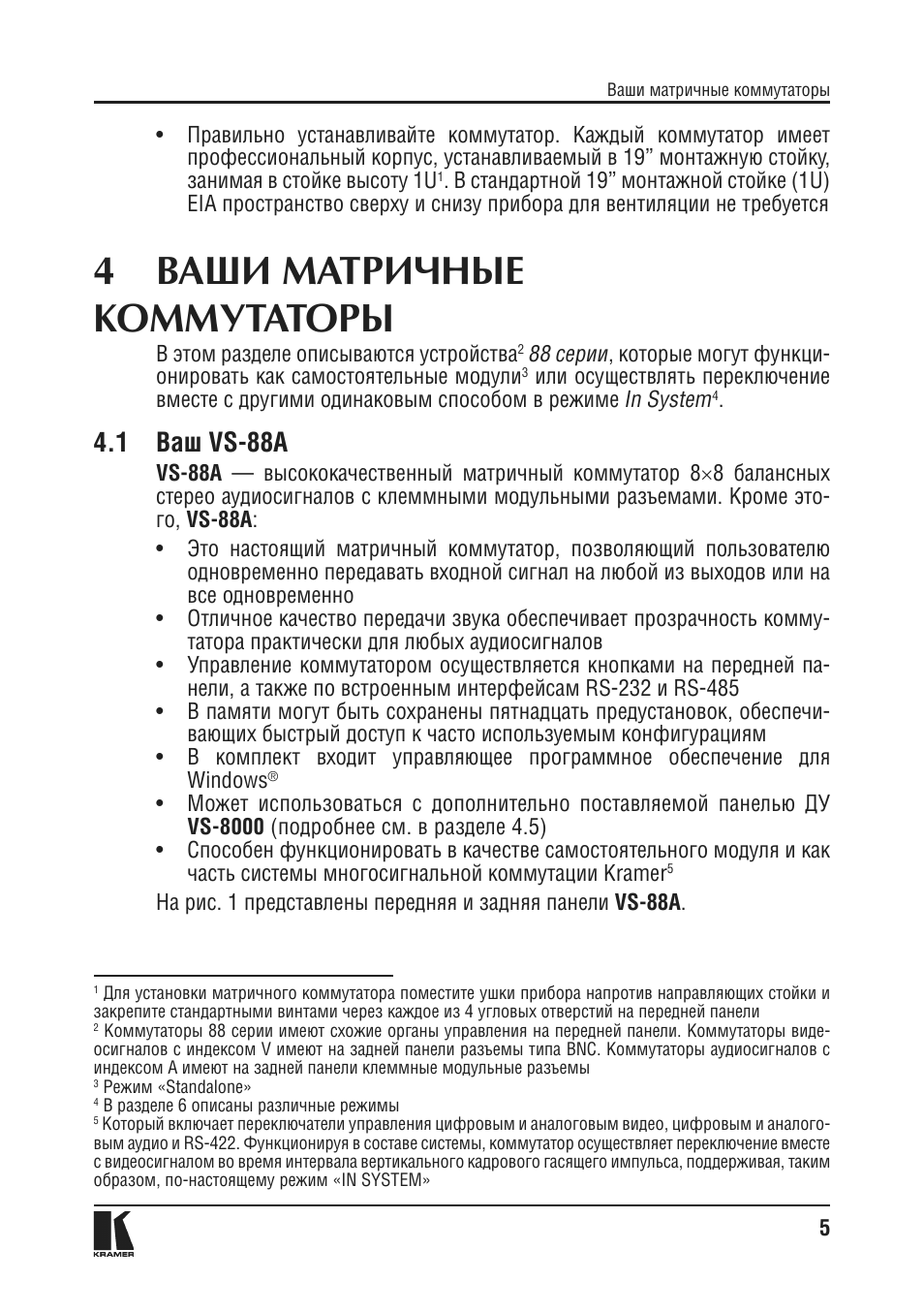

Инструкция по эксплуатации Kramer VS-8000 — страница 5

• Правильно устанавливайте коммутатор Каждый коммутатор имеет профессиональный корпус устанавливаемый в 19” монтажную стойку занимая в стойке высоту 1U

В стандартной 19” монтажной стойке (1U)

EIA пространство сверху и снизу прибора для вентиляции не требуется

4 ВАШИ МАТРИЧНЫЕ КОММУТАТОРЫ

В этом разделе описываются устройства

88 серии которые могут функционировать как самостоятельные модули или осуществлять переключение вместе с другими одинаковым способом в режиме In System

4.

4.1 Âàø VS-88A

VS-88A высококачественный матричный коммутатор 8

Ч8 балансных стерео аудиосигналов с клеммными модульными разъемами Кроме этого VS-88A:

- Это настоящий матричный коммутатор позволяющий пользователю одновременно передавать входной сигнал на любой из выходов или на все одновременно

• Отличное качество передачи звука обеспечивает прозрачность коммутатора практически для любых аудиосигналов

• Управление коммутатором осуществляется кнопками на передней панели а также по встроенным интерфейсам RS-232 è RS-485

• В памяти могут быть сохранены пятнадцать предустановок обеспечивающих быстрый доступ к часто используемым конфигурациям

• В комплект входит управляющее программное обеспечение для

Windows

• Может использоваться с дополнительно поставляемой панелью ДУ

VS-8000 (подробнее см в разделе 4.5)

• Способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации Kramer

На рис 1 представлены передняя и задняя панели VS-88A.

Для установки матричного коммутатора поместите ушки прибора напротив направляющих стойки и закрепите стандартными винтами через каждое из 4 угловых отверстий на передней панели

Коммутаторы 88 серии имеют схожие органы управления на передней панели Коммутаторы видеосигналов с индексом V имеют на задней панели разъемы типа BNC Коммутаторы аудиосигналов с индексом A имеют на задней панели клеммные модульные разъемы

Режим «Standalone»

В разделе 6 описаны различные режимы

Который включает переключатели управления цифровым и аналоговым видео цифровым и аналоговым аудио и RS-422 Функционируя в составе системы коммутатор осуществляет переключение вместе с видеосигналом во время интервала вертикального кадрового гасящего импульса поддерживая таким образом по-настоящему режим «IN SYSTEM»
