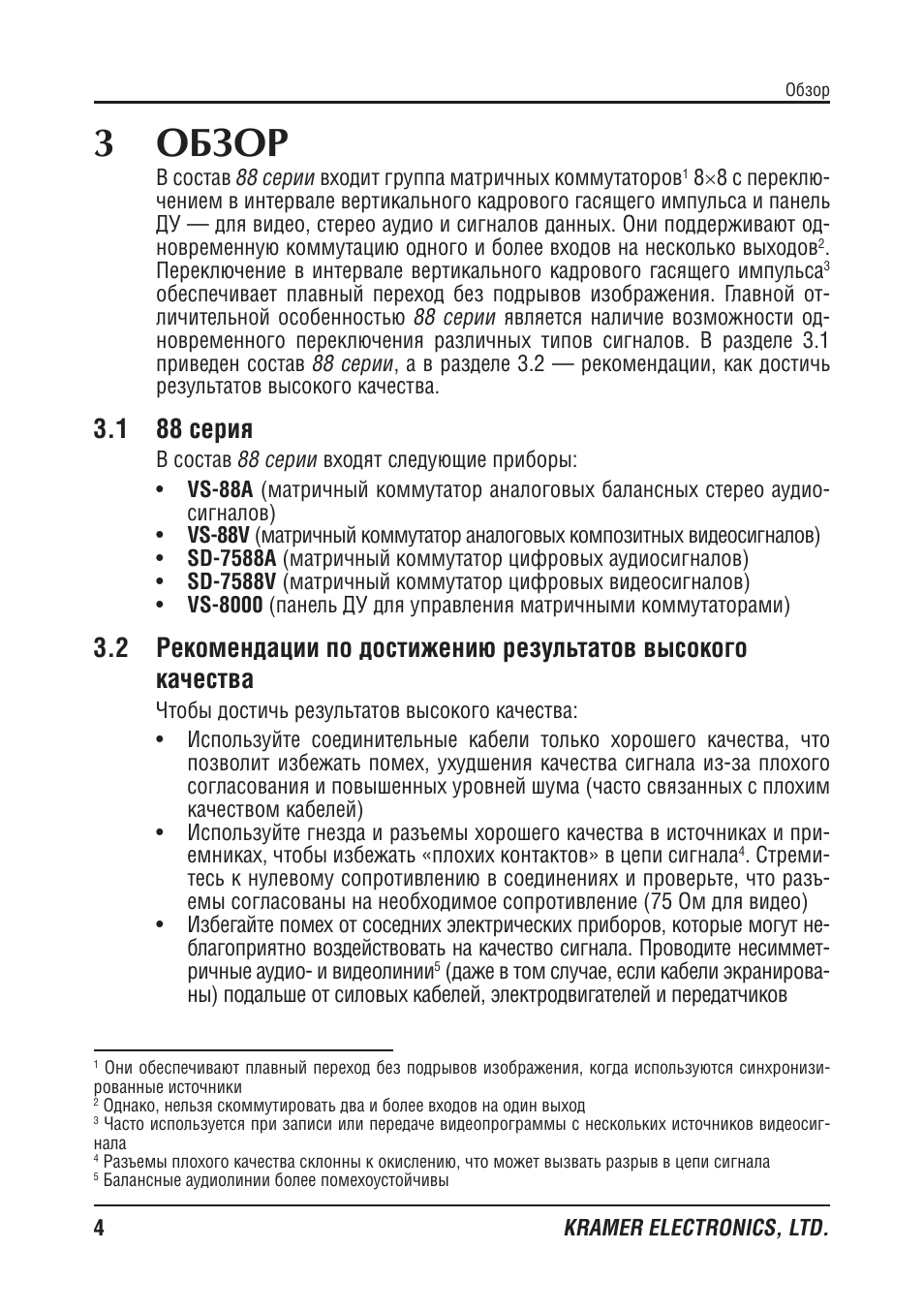

Инструкция по эксплуатации Kramer VS-8000 — страница 4

KRAMER ELECTRONICS LTD.

3 ОБЗОР

В состав 88 серии входит группа матричных коммутаторов

Ч8 с переключением в интервале вертикального кадрового гасящего импульса и панель

ДУ для видео стерео аудио и сигналов данных Они поддерживают одновременную коммутацию одного и более входов на несколько выходов

Переключение в интервале вертикального кадрового гасящего импульса

обеспечивает плавный переход без подрывов изображения Главной отличительной особенностью 88 серии является наличие возможности одновременного переключения различных типов сигналов В разделе 3.1 приведен состав 88 серии а в разделе 3.2 рекомендации как достичь результатов высокого качества.

3.1 88 серия

В состав 88 серии входят следующие приборы:

- VS-88A (матричный коммутатор аналоговых балансных стерео аудиосигналов)

• VS-88V (матричный коммутатор аналоговых композитных видеосигналов)

• SD-7588A (матричный коммутатор цифровых аудиосигналов)

• SD-7588V (матричный коммутатор цифровых видеосигналов)

• VS-8000 (панель ДУ для управления матричными коммутаторами)

3.2 Рекомендации по достижению результатов высокого качества

Чтобы достичь результатов высокого качества:

- Используйте соединительные кабели только хорошего качества что позволит избежать помех ухудшения качества сигнала из-за плохого согласования и повышенных уровней шума (часто связанных с плохим качеством кабелей)

• Используйте гнезда и разъемы хорошего качества в источниках и приемниках чтобы избежать «плохих контактов» в цепи сигнала

Стремитесь к нулевому сопротивлению в соединениях и проверьте что разъемы согласованы на необходимое сопротивление (75 Ом для видео)

• Избегайте помех от соседних электрических приборов которые могут неблагоприятно воздействовать на качество сигнала Проводите несимметричные аудио и видеолинии

(даже в том случае если кабели экранированы) подальше от силовых кабелей электродвигателей и передатчиков 1

Они обеспечивают плавный переход без подрывов изображения когда используются синхронизированные источники 2

Однако нельзя скоммутировать два и более входов на один выход

Часто используется при записи или передаче видеопрограммы с нескольких источников видеосигнала

Разъемы плохого качества склонны к окислению что может вызвать разрыв в цепи сигнала

Балансные аудиолинии более помехоустойчивы
