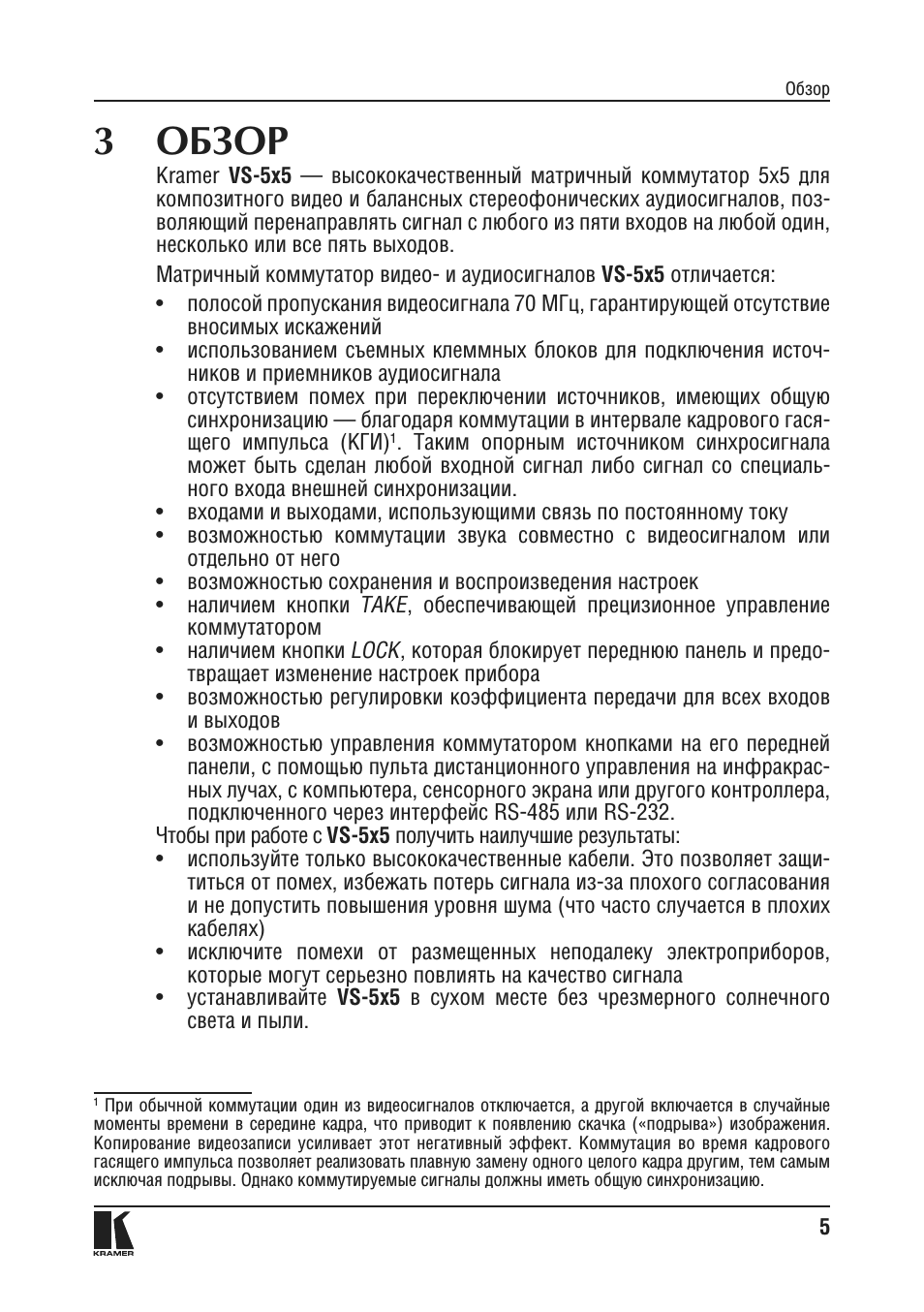

3 ОБЗОР

Kramer VS-5x5 высококачественный матричный коммутатор 5x5 для композитного видео и балансных стереофонических аудиосигналов позволяющий перенаправлять сигнал с любого из пяти входов на любой один несколько или все пять выходов Матричный коммутатор видео и аудиосигналов VS-5x5 отличается:

- полосой пропускания видеосигнала 70 МГц гарантирующей отсутствие вносимых искажений

• использованием съемных клеммных блоков для подключения источников и приемников аудиосигнала

• отсутствием помех при переключении источников имеющих общую синхронизацию благодаря коммутации в интервале кадрового гасящего импульса (КГИ)

Таким опорным источником синхросигнала может быть сделан любой входной сигнал либо сигнал со специального входа внешней синхронизации.

• входами и выходами использующими связь по постоянному току • возможностью коммутации звука совместно с видеосигналом или отдельно от него

• возможностью сохранения и воспроизведения настроек • наличием кнопки

TAKE обеспечивающей прецизионное управление коммутатором

• наличием кнопки

LOCK которая блокирует переднюю панель и предотвращает изменение настроек прибора

• возможностью регулировки коэффициента передачи для всех входов и выходов

• возможностью управления коммутатором кнопками на его передней панели с помощью пульта дистанционного управления на инфракрасных лучах с компьютера сенсорного экрана или другого контроллера подключенного через интерфейс RS-485 или RS-232.

Чтобы при работе с VS-5x5 получить наилучшие результаты:

- используйте только высококачественные кабели Это позволяет защититься от помех избежать потерь сигнала из-за плохого согласования и не допустить повышения уровня шума (что часто случается в плохих кабелях)

• исключите помехи от размещенных неподалеку электроприборов которые могут серьезно повлиять на качество сигнала

• устанавливайте

VS-5x5 в сухом месте без чрезмерного солнечного света и пыли.

При обычной коммутации один из видеосигналов отключается а другой включается в случайные моменты времени в середине кадра что приводит к появлению скачка («подрыва») изображения Копирование видеозаписи усиливает этот негативный эффект Коммутация во время кадрового гасящего импульса позволяет реализовать плавную замену одного целого кадра другим тем самым исключая подрывы Однако коммутируемые сигналы должны иметь общую синхронизацию.

Обзор
