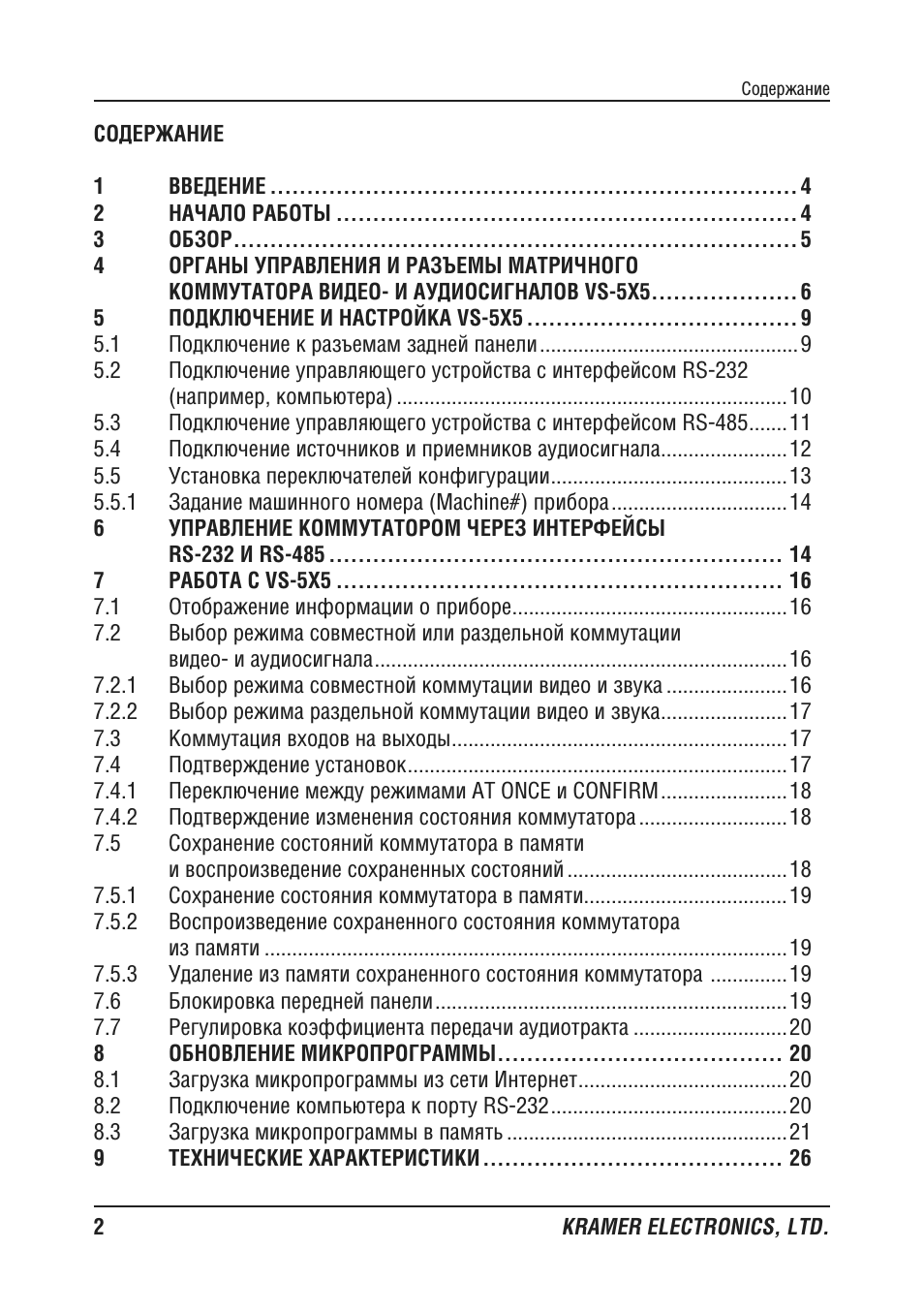

Инструкция по эксплуатации Kramer VS-5x5 — страница 2

KRAMER ELECTRONICS LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ

2 НАЧАЛО

РАБОТЫ

3 ОБЗОР

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ МАТРИЧНОГО

КОММУТАТОРА ВИДЕО И АУДИОСИГНАЛОВ VS-5X5 6

ПОДКЛЮЧЕНИЕ И НАСТРОЙКА VS-5X5 9

Подключение к разъемам задней панели 9

Подключение управляющего устройства с интерфейсом RS-232

(например компьютера)

Подключение управляющего устройства с интерфейсом RS-485 11

Подключение источников и приемников аудиосигнала 12

5.5 Установка переключателей конфигурации

5.5.1

Задание машинного номера (Machine#) прибора 14

УПРАВЛЕНИЕ КОММУТАТОРОМ ЧЕРЕЗ ИНТЕРФЕЙСЫ

RS-232 И RS-485 14

7 РАБОТА

VS-5X5

Отображение информации о приборе 16

Выбор режима совместной или раздельной коммутации видео и аудиосигнала 16

7.2.1

Выбор режима совместной коммутации видео и звука 16

7.2.2

Выбор режима раздельной коммутации видео и звука 17

Коммутация входов на выходы 17

7.4 Подтверждение установок

7.4.1

Переключение между режимами AT ONCE и CONFIRM 18

7.4.2

Подтверждение изменения состояния коммутатора 18

Сохранение состояний коммутатора в памяти и воспроизведение сохраненных состояний 18

7.5.1

Сохранение состояния коммутатора в памяти 19

7.5.2

Воспроизведение сохраненного состояния коммутатора из памяти

7.5.3

Удаление из памяти сохраненного состояния коммутатора 19

7.6 Блокировка передней панели

Регулировка коэффициента передачи аудиотракта 20

8 ОБНОВЛЕНИЕ

МИКРОПРОГРАММЫ

Загрузка микропрограммы из сети Интернет 20

Подключение компьютера к порту RS-232 20

Загрузка микропрограммы в память 21

9 ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ
