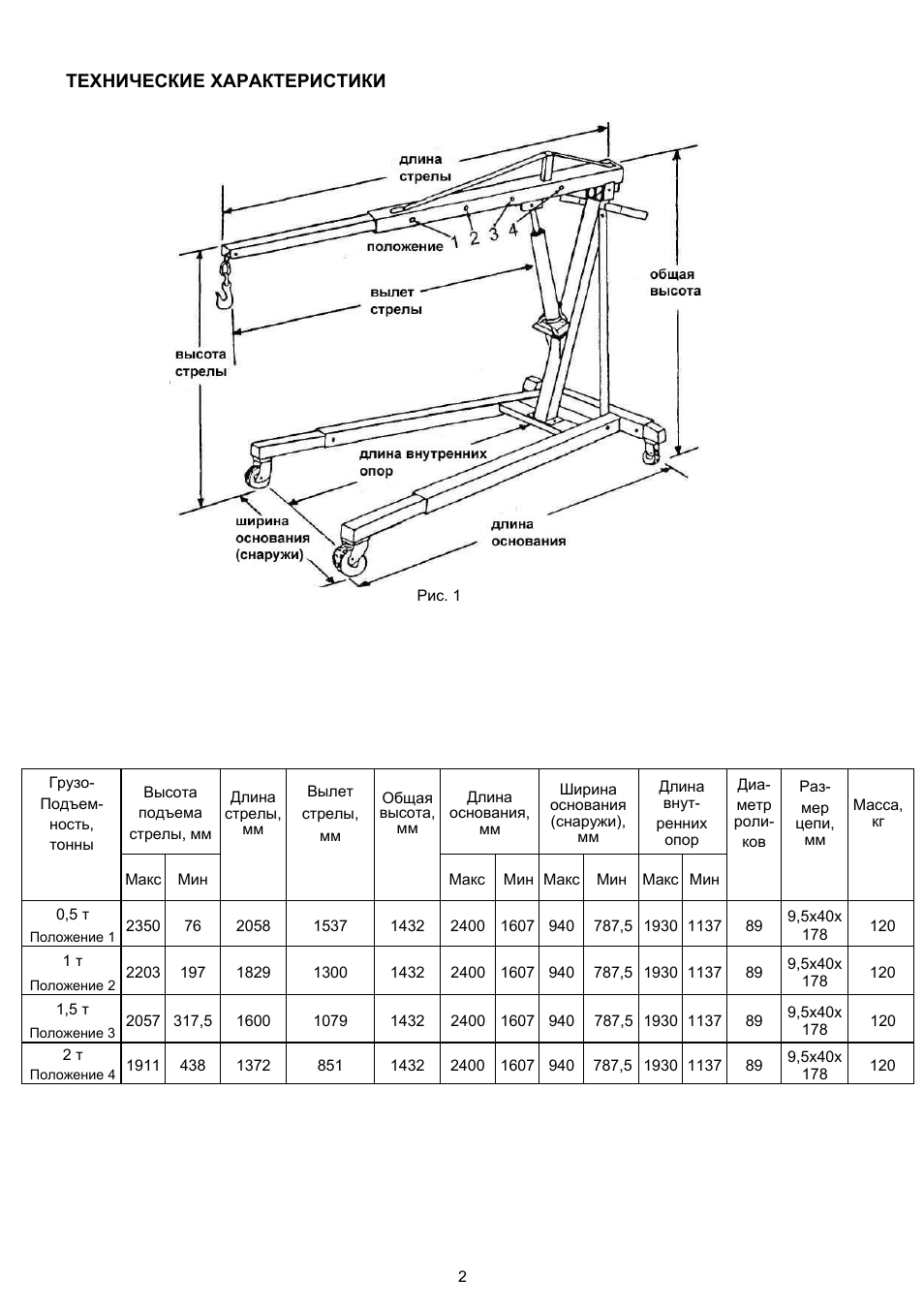

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рис 1

Грузо

Подъем ность тонны

Высота подъема стрелы мм

Длина стрелы мм

Вылет стрелы мм

Общая высота мм

Длина основания мм

Ширина основания (снаружи) мм

Длина внут ренних опор

Диа метр роликов

Раз мер цепи мм

Масса кг

Макс Мин

Макс Мин Макс Мин Макс Мин

0,5 т

Положение 1 2350 76 2058 1537 1432 2400 1607 940

787,5 1930 1137 89 9,5x40x

178 120 1 т

Положение 2 2203 197 1829 1300 1432 2400 1607 940

787,5 1930 1137 89 9,5x40x

178 120 1,5 т

Положение 3 2057 317,5 1600 1079 1432 2400 1607 940

787,5 1930 1137 89 9,5x40x

178 120 2 т

Положение 4 1911 438 1372 851 1432 2400 1607 940

787,5 1930 1137 89 9,5x40x

178 120
