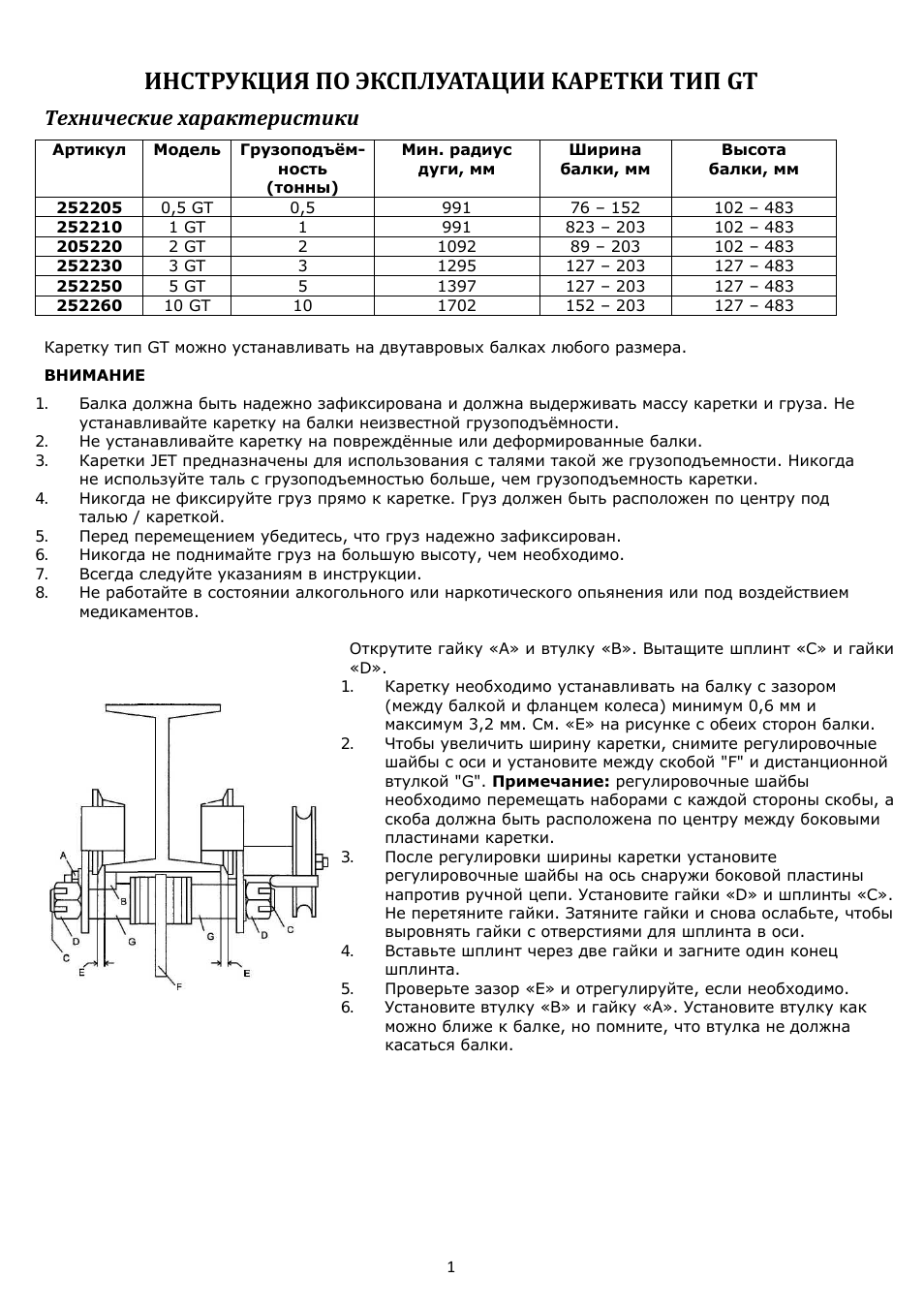

Страница 1
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КАРЕТКИ ТИП GT

Технические характеристики

Артикул

Модель Грузоподъёмность (тонны)

Мин радиус дуги мм

Ширина балки мм

Высота балки мм 252205 0,5 GT 0,5 991 76 – 152 102 – 483 252210 1 GT 1 991 823 – 203 102 – 483 205220 2 GT 2 1092 89 – 203 102 – 483 252230 3 GT 3 1295 127 – 203 127 – 483 252250 5 GT 5 1397 127 – 203 127 – 483 252260 10 GT 10 1702 152 – 203 127 – 483

Каретку тип GT можно устанавливать на двутавровых балках любого размера ВНИМАНИЕ 1

Балка должна быть надежно зафиксирована и должна выдерживать массу каретки и груза Не устанавливайте каретку на балки неизвестной грузоподъёмности 2

Не устанавливайте каретку на повреждённые или деформированные балки 3

Каретки JET предназначены для использования с талями такой же грузоподъемности Никогда не используйте таль с грузоподъемностью больше чем грузоподъемность каретки 4

Никогда не фиксируйте груз прямо к каретке Груз должен быть расположен по центру под талью кареткой 5

Перед перемещением убедитесь что груз надежно зафиксирован 6

Никогда не поднимайте груз на большую высоту чем необходимо 7

Всегда следуйте указаниям в инструкции 8

Не работайте в состоянии алкогольного или наркотического опьянения или под воздействием медикаментов

Открутите гайку «А» и втулку «В» Вытащите шплинт «С» и гайки

«D».

Каретку необходимо устанавливать на балку с зазором (между балкой и фланцем колеса) минимум 0,6 мм и максимум 3,2 мм См «Е» на рисунке с обеих сторон балки 2

Чтобы увеличить ширину каретки снимите регулировочные шайбы с оси и установите между скобой "F" и дистанционной втулкой "G" Примечание: регулировочные шайбы необходимо перемещать наборами с каждой стороны скобы а скоба должна быть расположена по центру между боковыми пластинами каретки 3

После регулировки ширины каретки установите регулировочные шайбы на ось снаружи боковой пластины напротив ручной цепи Установите гайки «D» и шплинты «C»

Не перетяните гайки Затяните гайки и снова ослабьте чтобы выровнять гайки с отверстиями для шплинта в оси 4

Вставьте шплинт через две гайки и загните один конец шплинта 5

Проверьте зазор «Е» и отрегулируйте если необходимо 6

Установите втулку «В» и гайку «А» Установите втулку как можно ближе к балке но помните что втулка не должна касаться балки
