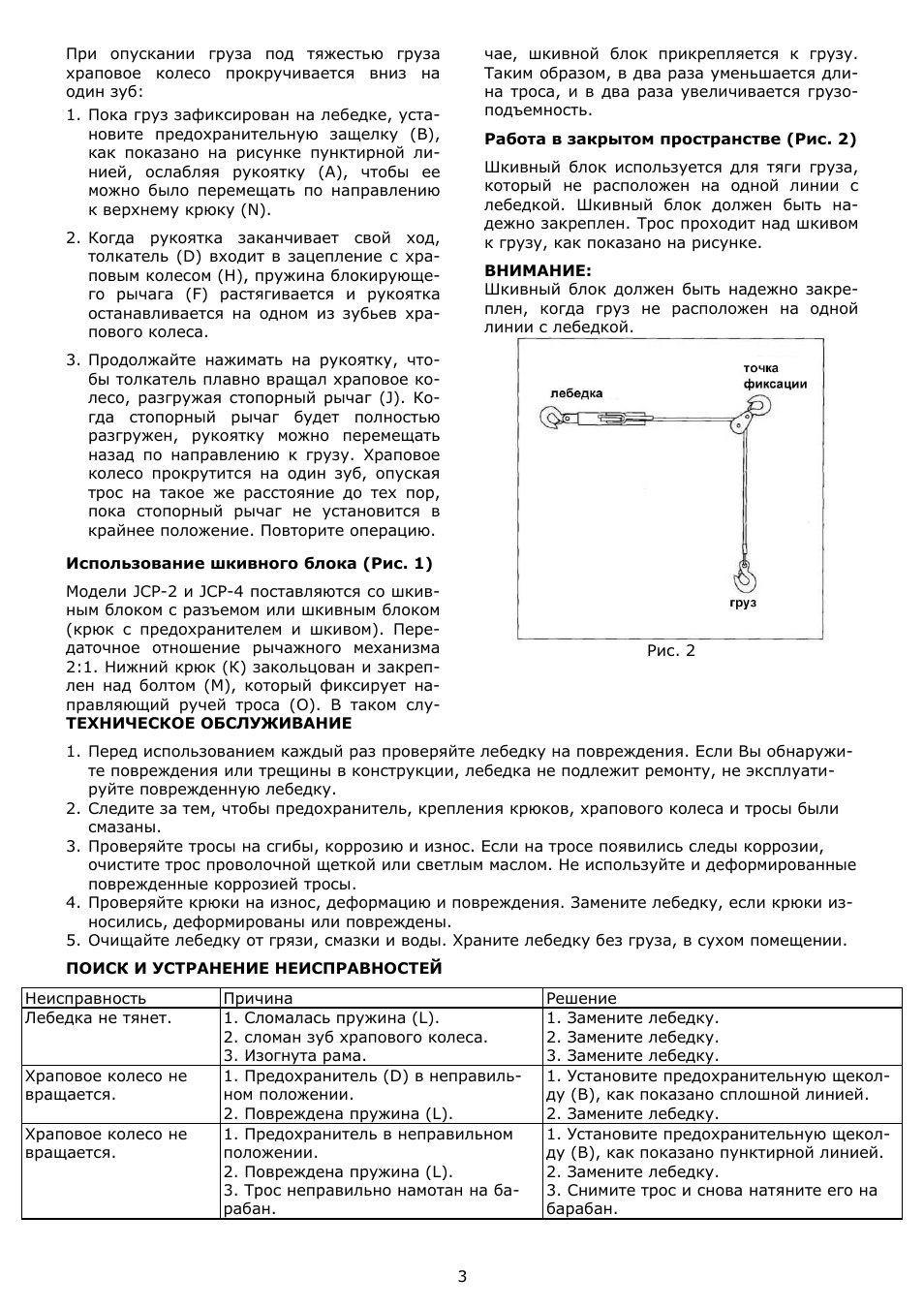

Инструкция по эксплуатации Jet Tools JCP — страница 3

При опускании груза под тяжестью груза храповое колесо прокручивается вниз на один зуб:
1 Пока груз зафиксирован на лебедке установите предохранительную защелку (В) как показано на рисунке пунктирной линией ослабляя рукоятку (A) чтобы ее можно было перемещать по направлению к верхнему крюку (N) 2 Когда рукоятка заканчивает свой ход толкатель (D) входит в зацепление с храповым колесом (H) пружина блокирующего рычага (F) растягивается и рукоятка останавливается на одном из зубьев храпового колеса 3 Продолжайте нажимать на рукоятку чтобы толкатель плавно вращал храповое колесо разгружая стопорный рычаг (J) Когда стопорный рычаг будет полностью разгружен рукоятку можно перемещать назад по направлению к грузу Храповое колесо прокрутится на один зуб опуская трос на такое же расстояние до тех пор пока стопорный рычаг не установится в крайнее положение Повторите операцию

Использование шкивного блока (Рис 1)
Модели JCP-2 и JCP-4 поставляются со шкивным блоком с разъемом или шкивным блоком (крюк с предохранителем и шкивом) Передаточное отношение рычажного механизма 2:1 Нижний крюк (К) закольцован и закреплен над болтом (М) который фиксирует направляющий ручей троса (О) В таком случае шкивной блок прикрепляется к грузу

Таким образом в два раза уменьшается длина троса и в два раза увеличивается грузоподъемность Работа в закрытом пространстве (Рис 2)
Шкивный блок используется для тяги груза который не расположен на одной линии с лебедкой Шкивный блок должен быть надежно закреплен Трос проходит над шкивом к грузу как показано на рисунке ВНИМАНИЕ:
Шкивный блок должен быть надежно закреплен когда груз не расположен на одной линии с лебедкой

Рис 2

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 1 Перед использованием каждый раз проверяйте лебедку на повреждения Если Вы обнаружите повреждения или трещины в конструкции лебедка не подлежит ремонту не эксплуатируйте поврежденную лебедку 2 Следите за тем чтобы предохранитель крепления крюков храпового колеса и тросы были смазаны 3 Проверяйте тросы на сгибы коррозию и износ Если на тросе появились следы коррозии очистите трос проволочной щеткой или светлым маслом Не используйте и деформированные поврежденные коррозией тросы 4 Проверяйте крюки на износ деформацию и повреждения Замените лебедку если крюки износились деформированы или повреждены 5 Очищайте лебедку от грязи смазки и воды Храните лебедку без груза в сухом помещении ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность

Причина

Решение

Лебедка не тянет 1 Сломалась пружина (L) 2 сломан зуб храпового колеса. 3 Изогнута рама 1 Замените лебедку 2 Замените лебедку. 3 Замените лебедку

Храповое колесо не вращается 1 Предохранитель (D) в неправильном положении. 2 Повреждена пружина (L) 1 Установите предохранительную щеколду (В) как показано сплошной линией. 2 Замените лебедку

Храповое колесо не вращается 1 Предохранитель в неправильном положении. 2 Повреждена пружина (L). 3 Трос неправильно намотан на барабан 1 Установите предохранительную щеколду (В) как показано пунктирной линией. 2 Замените лебедку. 3 Снимите трос и снова натяните его на барабан
